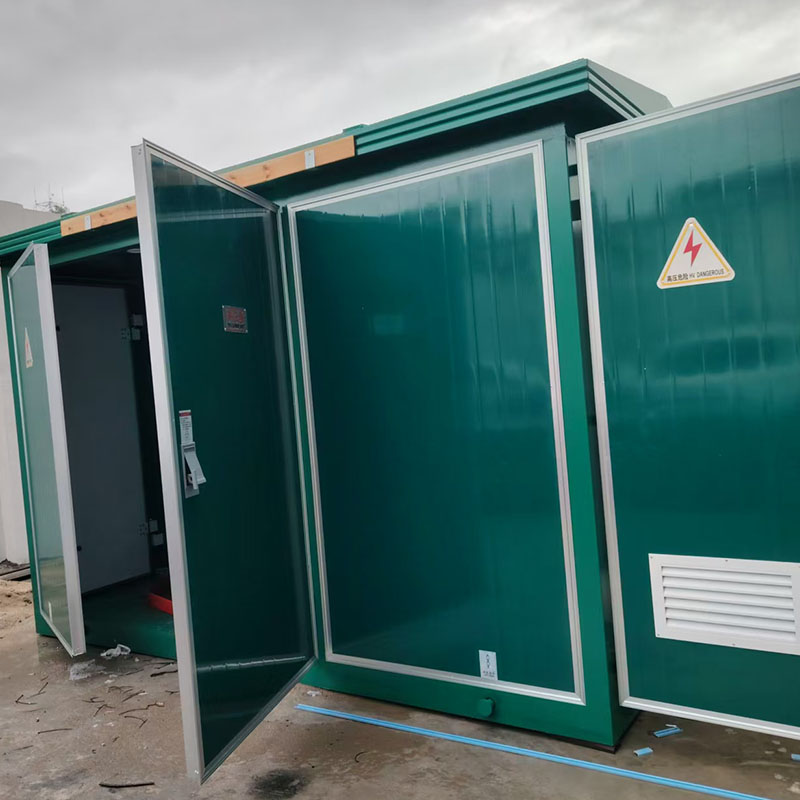

Europeisk type prefabrikkert transformatorstasjon / ZGS kombinert transformator

Produktoversikt

ZGS12 amerikansk type padmontert transformator er et integrert utendørs prefabrikkert kraftdistribusjonsutstyr uavhengig utviklet av Mingtuo Electric. Den integrerer høyspentbelastningsbryter, plug-in-sikringer med dobbel følsomhet, oljenedsenket transformator og lavspentutgående skap i én delt forseglet oljetank, og tar i bruk fullt forseglet og fullt isolert oljenedsenket design.

Den støtter både ringnettverk og enkeltstrømforsyningsmoduser for terminaler, mye brukt i renovering av urbane strømnett, boligsamfunn, kommersielle torg, distribuerte fotovoltaiske kraftstasjoner, industriparker og midlertidige konstruksjonsstrømforsyningsprosjekter.

Kjerneproduktfordeler

Ultrakompakt integrert enkelttankstruktur

Alle høyspenningsbeskyttelseskomponenter og transformatorhus deler én forseglet oljetank. Det totale volumet er bare 1/3~1/5 av den europeiske bokstransformatorstasjonen med samme kapasitet, noe som i stor grad reduserer landbruk og sivile byggekostnader. Integrert enkeltboksdesign forenkler sjø- og landtransport og plassering av fundament på stedet.

Full isolasjon og berøringssikker høy sikkerhet

Høyspente innkommende linjer tar i bruk fullt isolerte albuekabelkontakter; kabeltilpasningens ytre overflate er null elektrifisering og kan berøres for sikker drift. Dual-sensitivity plug-in sikring strømbegrensende reservesikring realiserer dobbel overstrøm- og overbelastningsbeskyttelse, og unngår utbrenning av utstyr. Trepunkts jordingsdesign eliminerer utsatte strømførende deler for å forhindre ulykker med elektrisk støt.

Lite vedlikehold og lang levetid

Fullt forseglet oljetank isolerer isolerende olje fra luft, og bremser oljealdring for langsiktig vedlikeholdsfri drift. Standard plug-in sikring og kabelterminaler tillater rask utskifting av skadede komponenter uten komplisert demontering. Kaldvalset stålkapsling med anti-korrosjon utendørs elektrostatisk belegg tilpasser seg regn, støv, utendørsmiljøer med høy luftfuktighet.

Fleksibelt tilpasset lavspenningsrom

Støtter ring-hovednettverk og ledningsopplegg for enkel strømforsyning for terminaler, og realiserer sømløs strømsvitsjing for å forbedre strømforsyningens pålitelighet. Lavspenningsrommet reserverer rikelig med installasjonsskinner for MCCB, multifunksjonsmålere, ATS automatisk overføringsbryter og reaktiv effektkompensasjonsmoduler, fullt tilpassbare i henhold til brukerbelastningskrav.

Transformatorkjerne med lavt tap

Den innebygde oljenedsenkede transformatoren bruker en trinnvis kjerne av silisiumstål, med lavt tap uten belastning, lav kjørestøy og sterk kortslutnings- og overbelastningsmotstand. Den tillater langvarig overbelastningsdrift uten å forkorte levetiden, stabil for kontinuerlige industriscenarier med tung belastning.

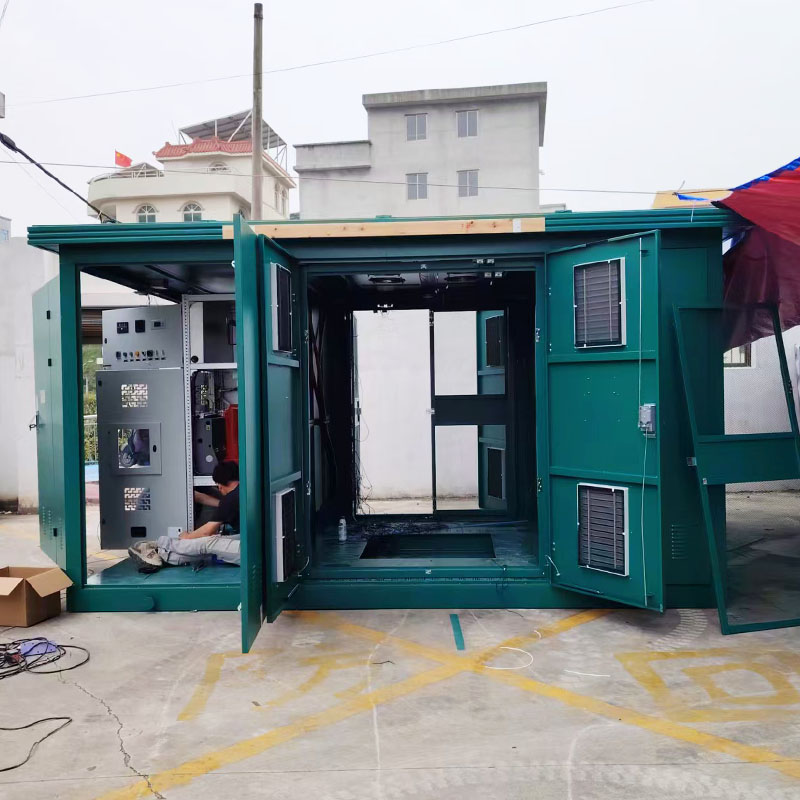

Intern struktur
Høyspenningsrom (venstre side) Utstyrt med lastbryter, plug-in-sikring med dobbel følsomhet, albuekabelkontakter og lynavleder med oljenedsenket. Alle høyspenningsstrømførende komponenter er nedsenket i transformatorisolasjonsolje, fullstendig forseglet og isolert; reserverte driftsvinduer for bytte av sikring og rutinemessig inspeksjon.

Transformator hovedtank (midtkjerneområde) Trefaset oljenedsenket transformatorkjerne og viklet, delt oljetank med høyspentkomponenter. Tresidig eksponert radiatorstruktur for effektiv varmeavledning, utstyrt med oljenivåindikator, trykkavlastningsventil og oljetømmeventil for enkel overvåking og vedlikehold.

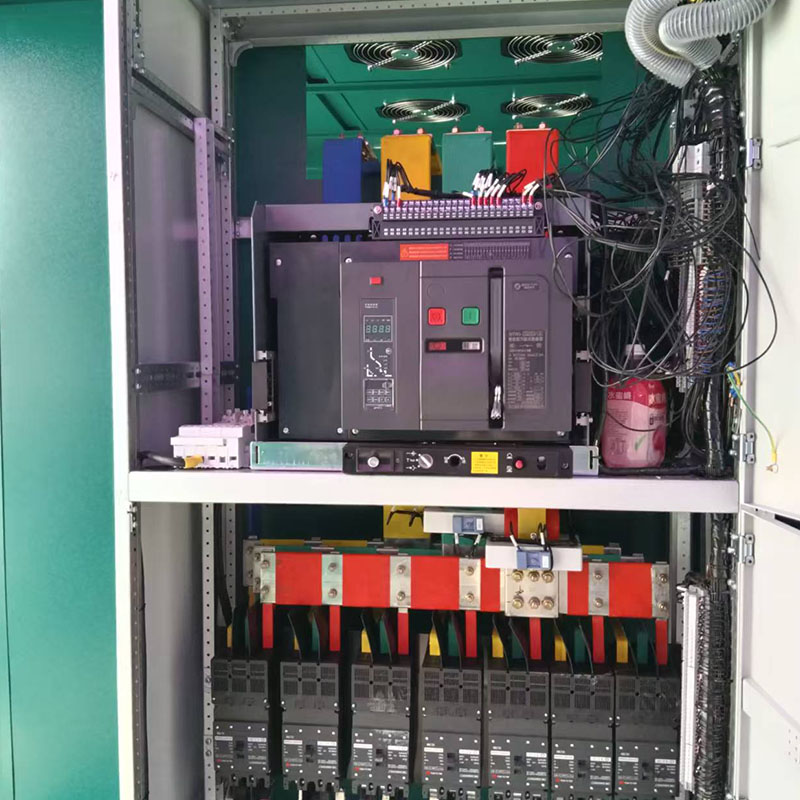

Lavspent utgående rom (høyre side) Uavhengig stålskillevegg skilt fra transformatortank. Reserverte monteringsskinner for støpte strømbrytere, multifunksjonsmålere, rekkeklemmer og reaktiv effektkompensasjonsenheter. RS485-kommunikasjon reservert for intelligent dokking av kraftovervåkingssystem.

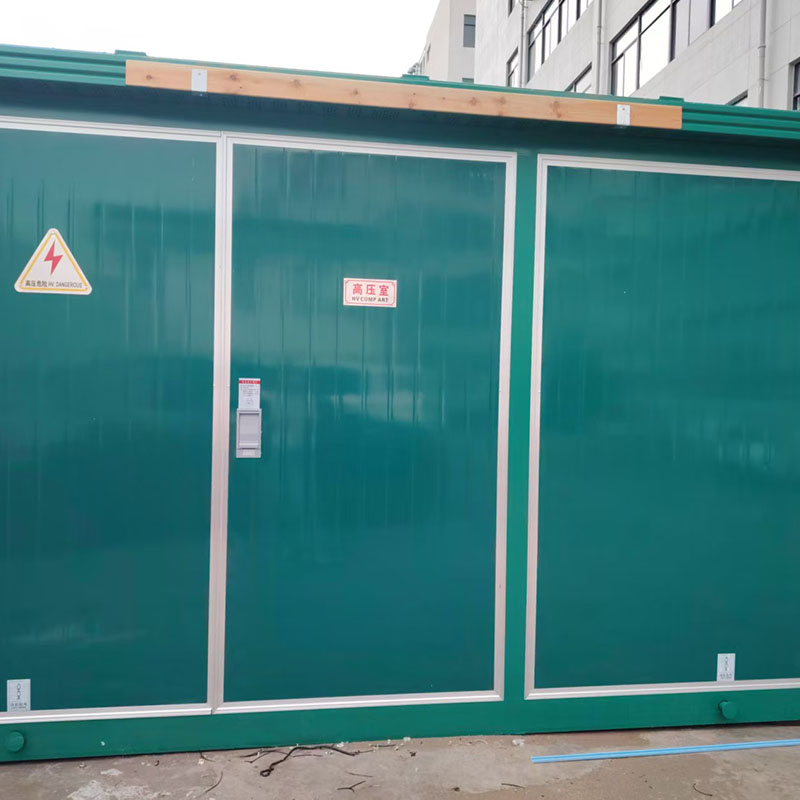

Eksternt kabinett Integrert kaldvalset stålplateskap i ett stykke med skrå topp for drenering av regnvann. Antirust elektrostatisk utendørs sprøyting, flere låsbare skapdører for klassifisert vedlikehold av hvert rom.

Applikasjonsscenarier

Renovering av urbane strømnett, boligkvarter, skoler, sykehus og kommersielle kjøpesentre; Distribuerte fotovoltaiske kraftverk, vindparker og energilagring som støtter kraftdistribusjon; Industrielle verksteder, gruvedrift og park strømforsyning; Midlertidig byggestrømforsyning for motorveier, tunneler, jernbanetransport og kommunale prosjekter; Landlig kraftdistribusjonsnettverk og gatebelysning sentralisert strømforsyning.
