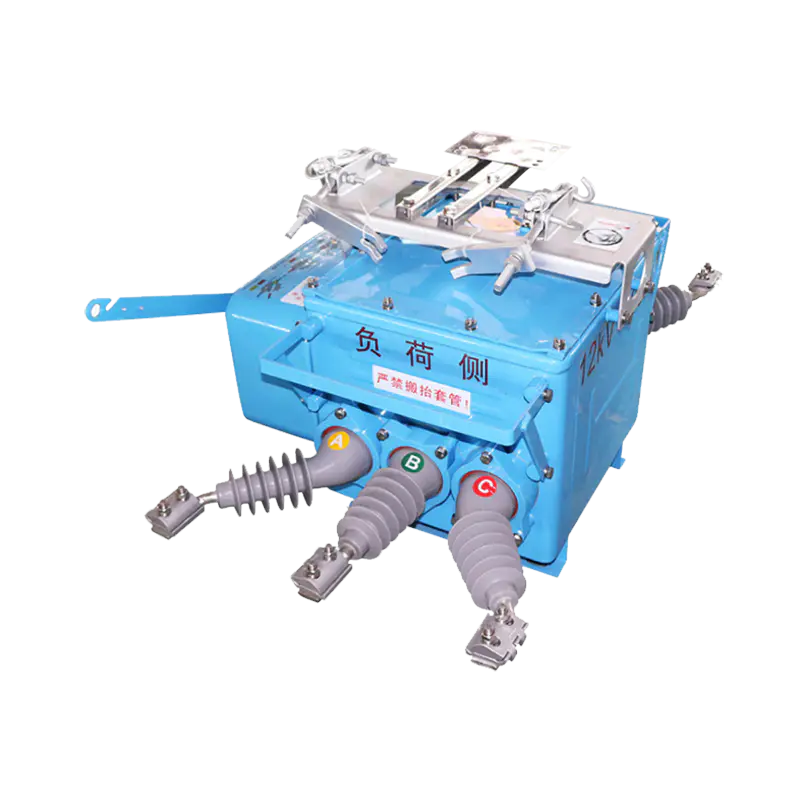

Hvordan Utendørs vakuum effektbrytere Avbryt faktisk en bue

De fleste kjøpere vet at vakuumbrytere slukker lysbuer i et nesten perfekt vakuum, men mekanikken bak denne prosessen er verdt å forstå – de forklarer direkte hvorfor teknologien overgår olje- eller SF₆-alternativer i mange utendørsinstallasjoner.

Når kontaktene inne i vakuumavbryteren begynner å skille seg, dannes det en metallbue fra fordampet kontaktmateriale. Fordi trykket rundt er vanligvis under 10⁻³ Pa , er det nesten ingen gassmolekyler for å opprettholde ionisering. Bueplasmaet ekspanderer raskt, avkjøles og kollapser ved den første strømmen - vanligvis innen en halv syklus. Dette gir vakuumavbrytere en dielektrisk utvinningshastighet omtrent 10× raskere enn air-break design i samme spenningsklasse.

Nøkkelfaktorer som bestemmer avbruddskvaliteten

• Kontaktmaterialesammensetning - kobber-krom (CuCr) legeringer er industristandarden for å balansere ledningsevne med lysbueerosjonsmotstand
• Kontaktgap i full åpen posisjon - vanligvis 8–12 mm for 12 kV klasse brytere, tilstrekkelig til å motstå lynimpulsspenninger over 75 kV
• Belgdesign — belgen i rustfritt stål må romme tusenvis av mekaniske operasjoner uten vakuumlekkasje; rangert levetid er vanligvis 30 000 mekaniske sykluser
• Skjoldgeometri - dampkondensasjonsskjold beskytter keramikk- eller glasskonvolutten mot metalliske avleiringer som vil forringe isolasjonen

Det er viktig å forstå disse innvendige delene når man sammenligner avbryterkvaliteten på tvers av leverandører – en rimelig enhet kan bruke dårligere kontaktlegeringer eller en tynnere belgvegg, noe som forkorter levetiden i god tid før den nominelle syklusen er nådd. Produksjonsprosessen vår utsetter hver avbryter for heliumlekkasjedeteksjon og høyspenningsmotstandstester før montering, noe som er en av grunnene til at returhastigheten vår i felten holder seg konstant lav.

Utendørs installasjonsmiljøer og beskyttelsesvurderingene som betyr noe

Å velge en utendørs vakuumbryter basert på spenningsklasse alene er utilstrekkelig. Kapslingens evne til å motstå fuktighet, forurensning, UV-stråling og mekanisk påvirkning avgjør om bryteren yter pålitelig gjennom hele levetiden. Tabellen nedenfor oppsummerer de IEC-definerte forurensningsgradene og hvordan de tilordnes typiske utendørs utplasseringsscenarier.

Utover krypeavstanden, styrer kapslingens IP-klassifisering inntrengningsbeskyttelse. IP65 er det praktiske minimum for utendørs stangmonterte brytere ; installasjoner i nærheten av havspray eller i miljøer med høytrykksvask bør spesifisere IP67 eller høyere. Anti-kondensvarmere er et rimelig tillegg verdt å spesifisere for regioner med store dag-natt temperatursvingninger, ettersom fuktsporing på indre overflater er en ledende årsak til for tidlig isolasjonssvikt.

UV-stabiliserte polymerhus og varmgalvaniserte eller pulverlakkerte stålrammer er standard på velkonstruerte uteenheter. Spør leverandører om saltspraytestrapporter (IEC 60068-2-52) hvis installasjonen er innenfor 5 km fra en kystlinje.

Typer av driftsmekanismer og deres vedlikeholdsimplikasjoner

Betjeningsmekanismen er den komponenten som mest sannsynlig krever oppmerksomhet i løpet av bryterens levetid, men den får mindre gransking enn avbryteren under anskaffelse. Utendørs vakuumbrytere bruke en av tre hovedmekanismer, hver med distinkte avveininger.

Fjærladet mekanisme

Den dominerende designen for distribusjonsklasse utendørs brytere. En forhåndsladet lukkefjær frigjør energi for å lukke kontaktene; en separat åpningsfjær håndterer utløsning. Lukke- og åpneoperasjoner er uavhengige av forsyningsspenningen når fjæren er ladet , som er en betydelig pålitelighetsfordel. Vedlikeholdsintervaller dreier seg vanligvis om inspeksjon av fjærutmatting hver 2.000–5.000 operasjoner og smøring av kam- og låseflater.

Permanent magnet mekanisme (PMM)

PMM-er bruker en permanent magnet for å holde kontakter i både åpne og lukkede posisjoner, med korte spolepulser for å bytte tilstand. Det har de langt færre bevegelige deler enn fjærmekanismer - ingen låser, kammer eller lademotorer - som betyr at nominelle mekaniske levetider overstiger 100 000 operasjoner i noen design. Avveiningen er følsomhet for tilleggsforsyningskvalitet; en forringet kondensatorbank kan resultere i utilstrekkelig svitsjeenergi. Kondensatorhelseovervåking er derfor et anbefalt tillegg for eksterne eller uovervåkede installasjoner.

Hydraulisk eller pneumatisk mekanisme

Mindre vanlig i mellomspennings utendørssegmentet i dag, primært brukt i utstyr i transmisjonsklassen. Høyere vedlikeholdsbelastning på grunn av tetninger, væskenedbrytning og temperaturfølsomhet gjør at dette passer dårlig for de fleste distribusjonsapplikasjoner.

Ved evaluering av mekanismens pålitelighet, be om leverandørens data på minimum utløsespenning (vanligvis ≤ 70 % av nominell kontrollspenning) og bekrefte at hjelpekontakter gir tydelig åpen/lukket posisjons-tilbakemelding for SCADA-integrasjon. Vårt FoU-team har standardisert på en fjærmekanisme med en antipumpekrets og motorladet redundans, spesielt for å møte pålitelighetsforventningene til industri- og forsyningskunder som opererer med minimalt med vedlikeholdspersonell på stedet.

Beskyttelseskoordinering: Hvor utendørs VCB-er passer i selektivitetskjeden

En utendørs vakuumbryter fungerer ikke isolert - dens utløsningsegenskaper må koordineres med oppstrøms og nedstrøms beskyttelsesanordninger for å oppnå selektiv feilretting : isolerer kun det defekte segmentet mens resten av nettverket holdes strømførende. Dårlig koordinering er en av de vanligste årsakene til unødvendige strømbrudd i mellomspenningsdistribusjonssystemer.

Grunnleggende om tid-aktuell koordinering

Koordinering er avhengig av tid-strømkurver (TCC). Bryteren nærmest feilen bør fjerne den før noen oppstrømsenhet fungerer. Typiske graderingsmarginer mellom serieenheter er:

• 0,2–0,4 s mellom en elektromekanisk reléstyrt bryter og en oppstrøms gjenlukker
• 0,1–0,2 s mellom digitale (numeriske) reléstyrte brytere hvor relédriftstid er godt karakterisert

Vakuumbrytere med numeriske beskyttelsesreléer (IEC 61850-kompatible enheter blir stadig mer standard) tilbyr overstrømelementer med definert tid og invers tid, jordfeilbeskyttelse og automatisk gjenlukkingssekvenser - alt konfigurerbart uten maskinvareendringer. Denne fleksibiliteten er avgjørende når nettverkstopologien endres sesongmessig eller etter belastningsvekst.

Gjenlukking og forbigående feilhåndtering

Overhead distribusjonslinjer opplever en høy andel av forbigående feil - trekontakt, fugleangrep, lyn - som går av seg selv hvis lysbuen blir kortvarig deaktivert. Automatisk lukkefunksjon innebygd i bryterens relé lar bryteren åpne, pause (vanligvis dødtid 0,3–1 s for første skudd ), og lukk igjen. Hvis feilen er løst, gjenopprettes forsyningen automatisk. Hvis det vedvarer, låses bryteren etter et konfigurerbart antall forsøk (vanligvis 3 skudd).

Spesifisere en utendørs vakuumbryter med en nominell kortslutningskapasitet ( I ma) og bruddkapasitet ( I sc) tilpasset den faktiske tilgjengelige feilstrømmen ved installasjonspunktet – ikke bare den høyest rangerte enheten som er tilgjengelig – forhindrer unødvendig overkonstruksjon samtidig som den sikrer at enheten kan håndtere de verste forholdene. Kontroller alltid X/R-forholdet til systemet : høye X/R-nettverk (vanlig nær store transformatorer) påfører asymmetriske feilstrømmer som standard symmetriske klassifiseringer ikke fanger fullt ut.

Vi jobber direkte med prosjektingeniører og EPC-entreprenører for å gi applikasjonsspesifikke TCC-overlegg og reléinnstillinger – en del av den tilpassede løsningsstøtten som skiller en teknisk partner fra en enkel produktleverandør.
