ZN85 12kV utendørs vakuumbryter, 630A, stangmontert

Beskrivelse:

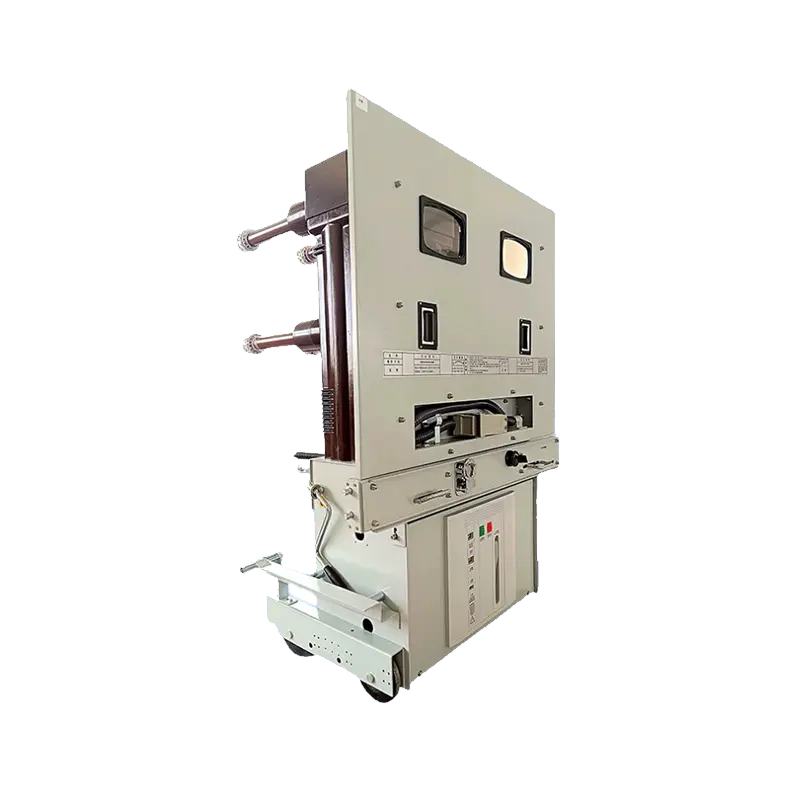

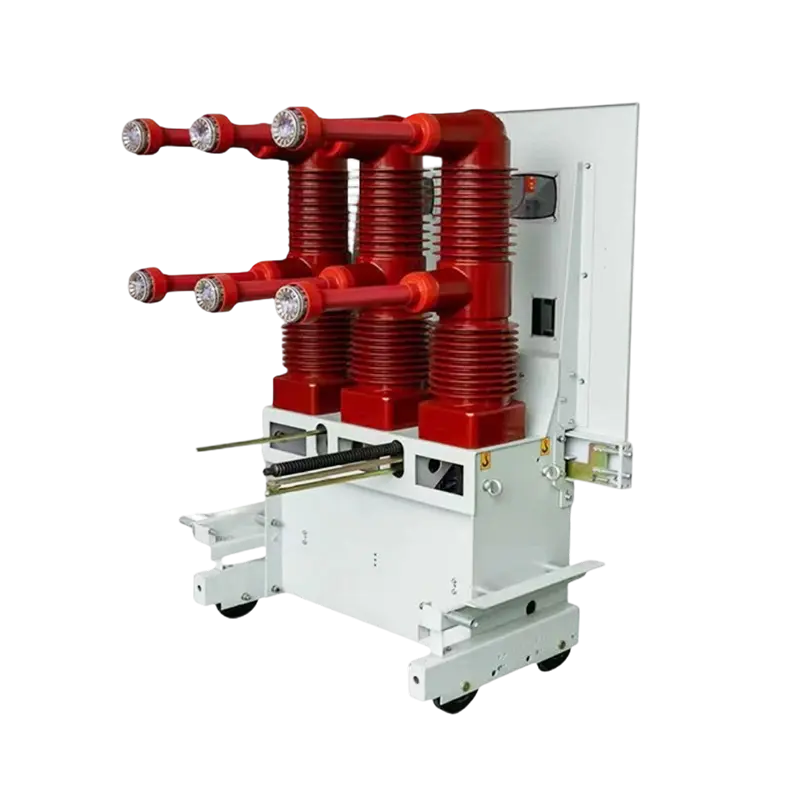

MINGTUO ZN85 12kV Outdoor Vakuum Circuit Breaker (VCB) er en høyytelses svitsjeenhet designet for mellomspennings distribusjonsnettverk. Vurdert til 630A med en brytekapasitet på opptil 25kA, er denne bryteren konstruert for stangmonterte eller bakkemonterte applikasjoner, og sikrer pålitelig beskyttelse i industrielle, verktøy og fornybare energisystemer. Dens robuste konstruksjon og avanserte vakuumavbruddsteknologi muliggjør sikker, rask og vedlikeholdsfri drift i tøffe utendørsmiljøer.

Søknader:

Air Circuit Breakers (ACBs) står som den første forsvarslinjen i hovedkraftfordelings- og beskyttelsessystemer. Deres vitale applikasjoner spenner over industrianlegg, ekspansive kommersielle komplekser, kritiske datasentre og viktig offentlig infrastruktur som flyplasser og sykehus. I disse virksomhetskritiske miljøene sikrer ACB-er systemintegritet, beskytter kostbart utstyr mot elektriske feil og garanterer kontinuerlig driftssikkerhet og pålitelighet.

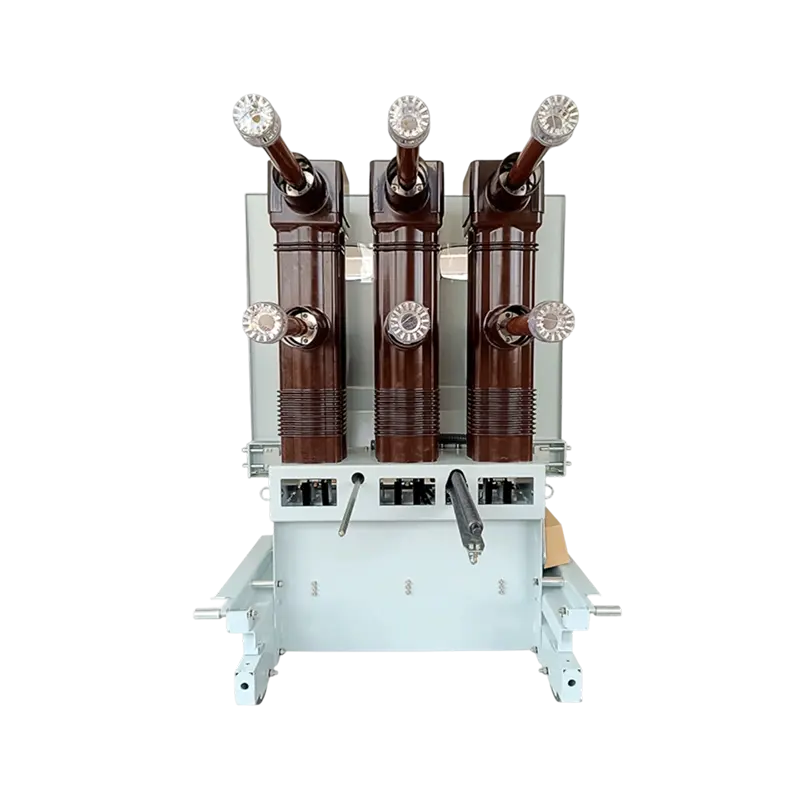

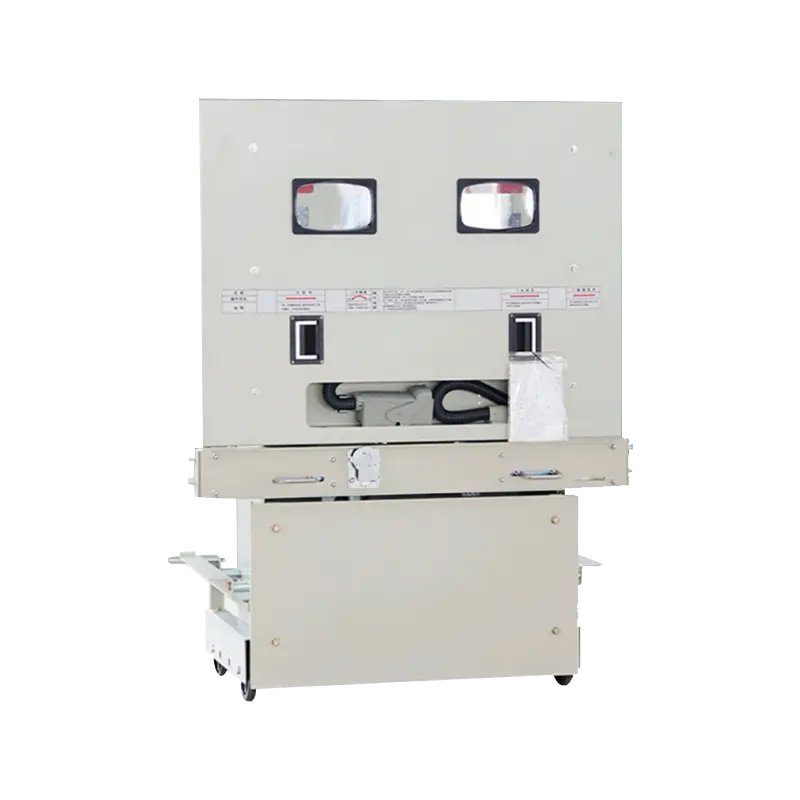

ZN85

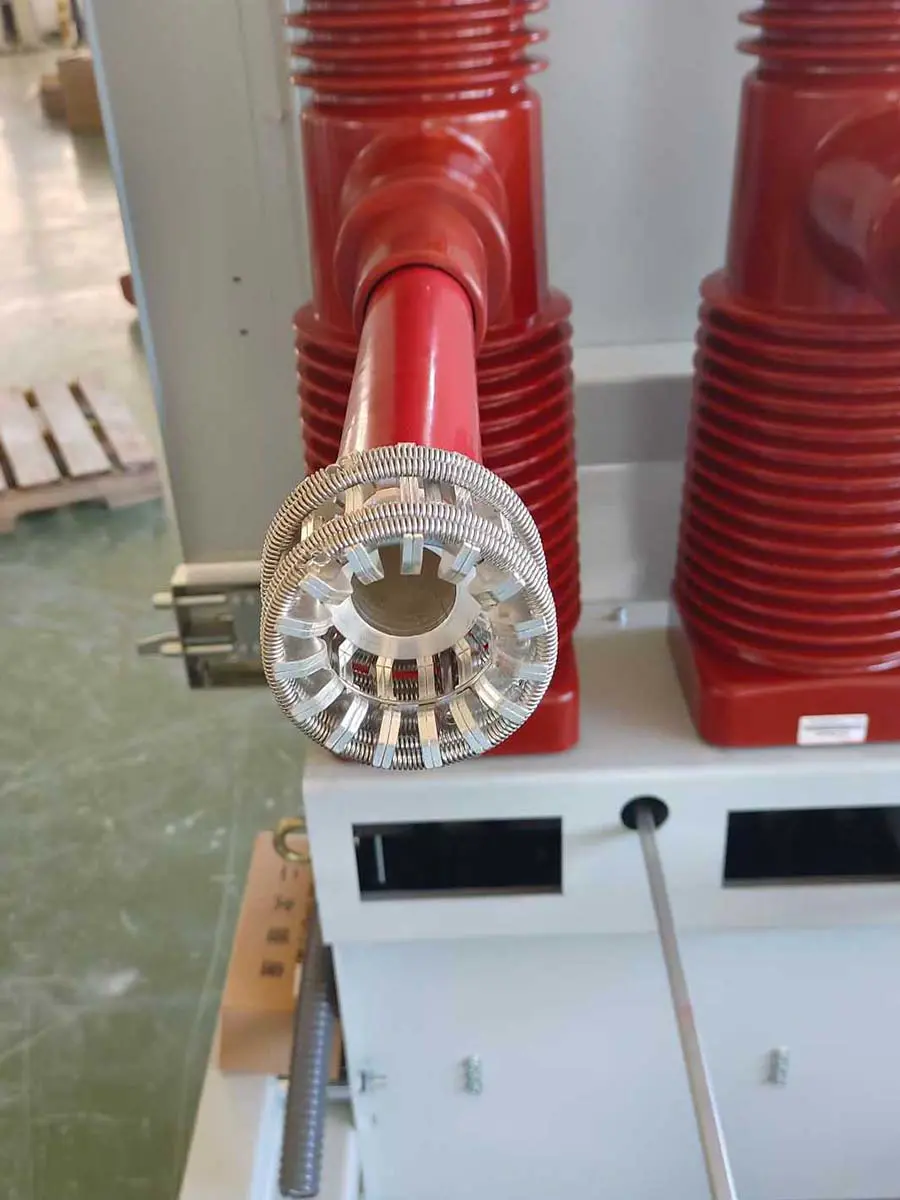

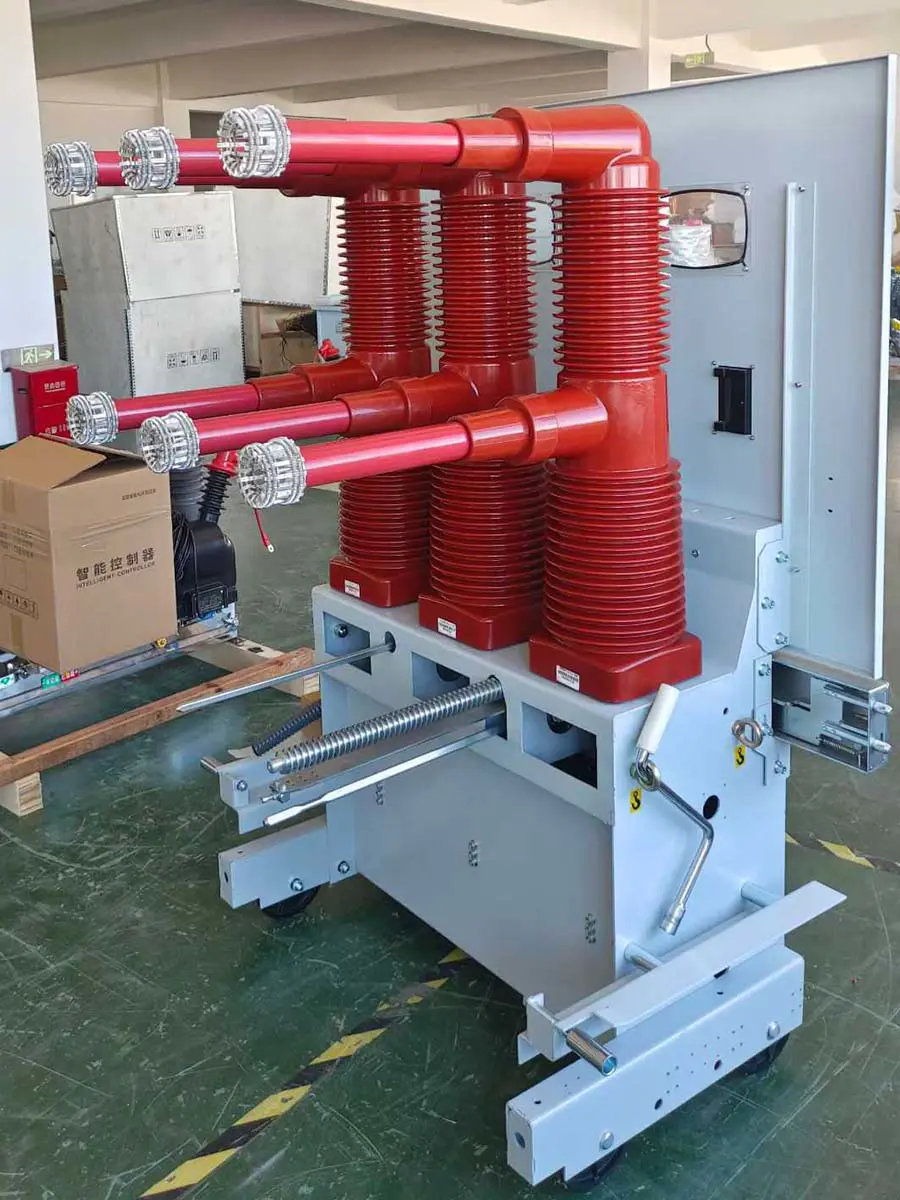

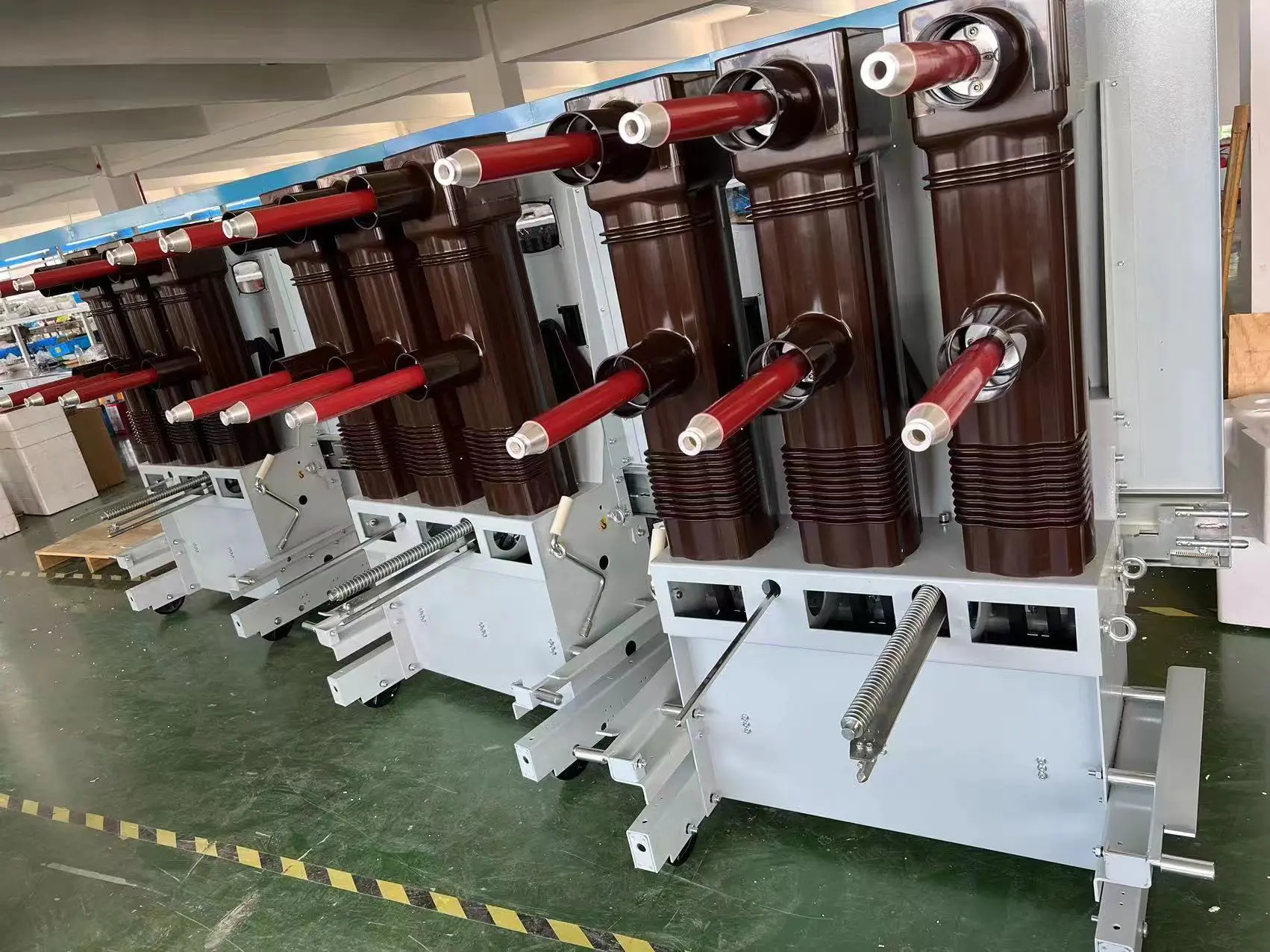

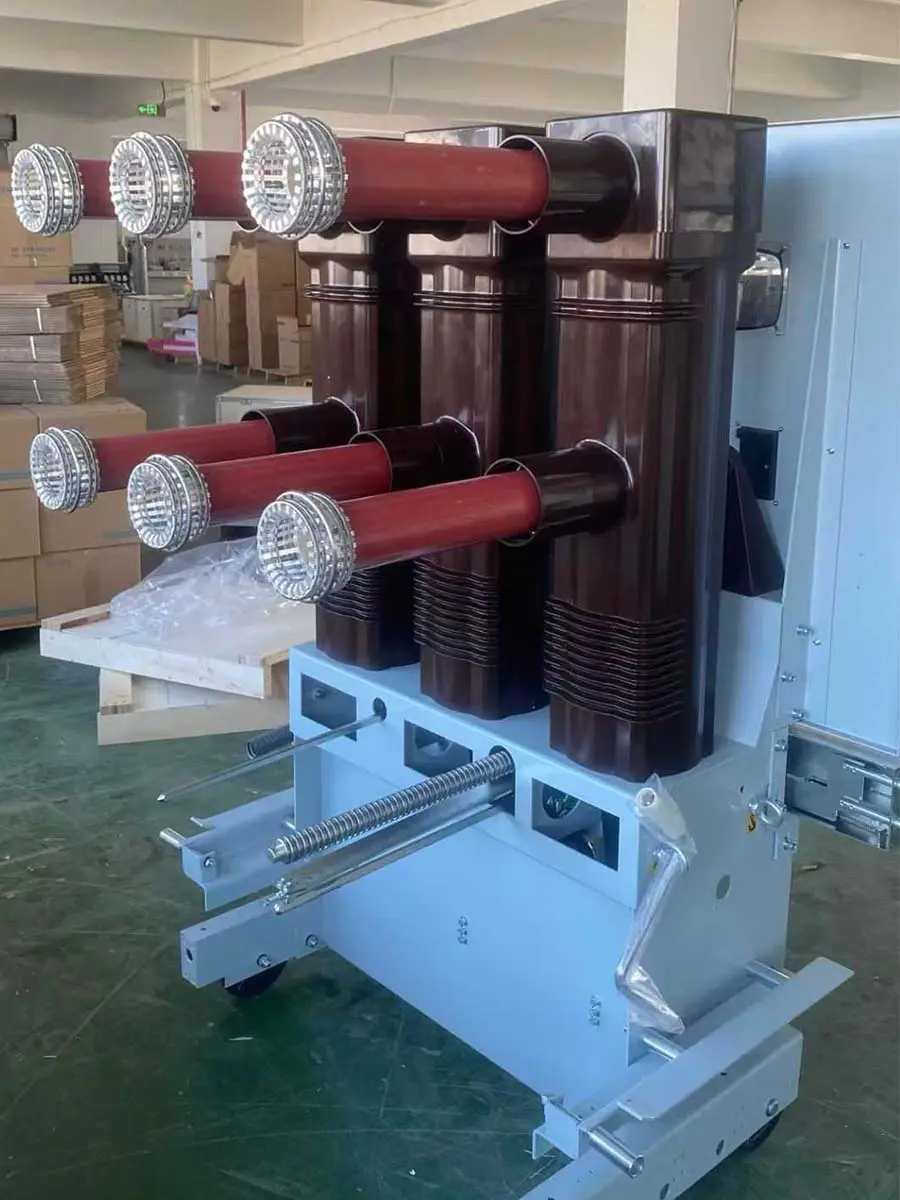

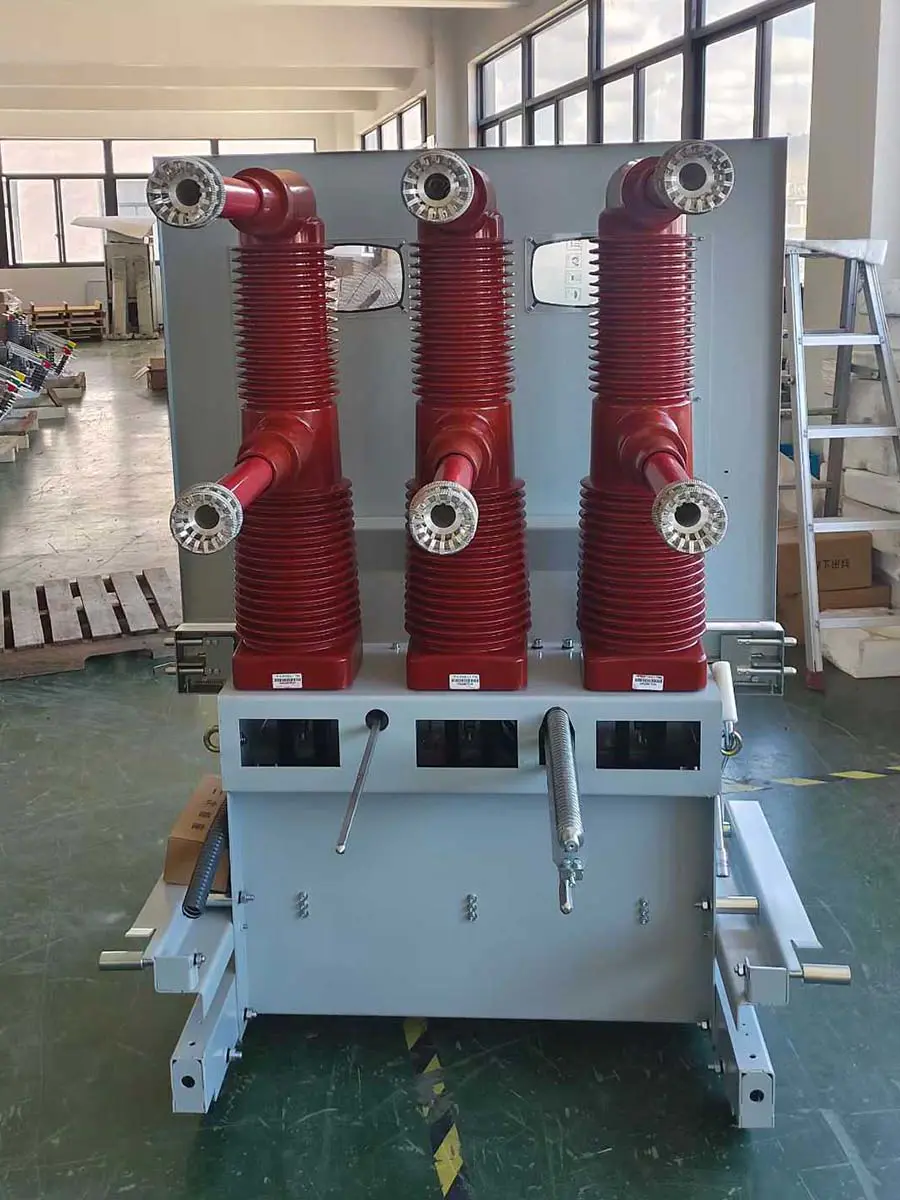

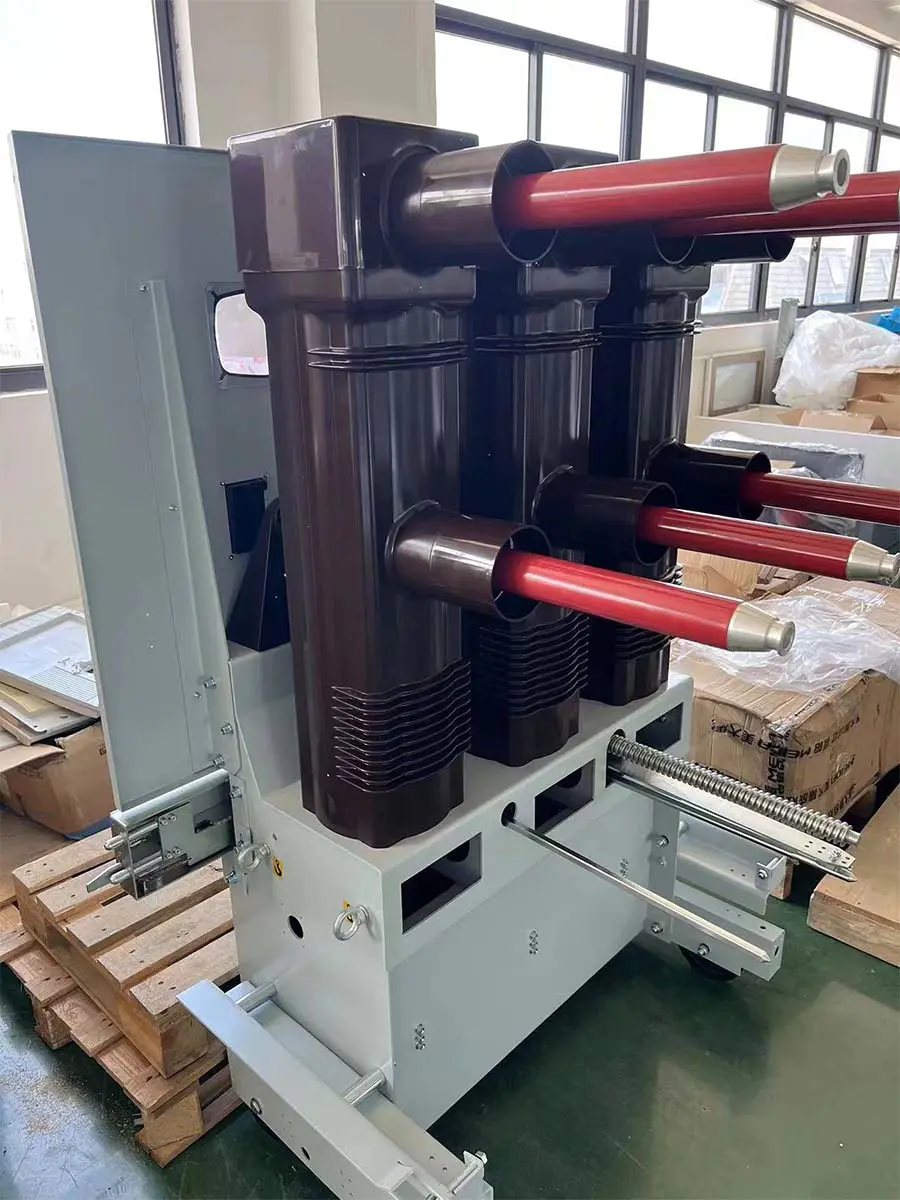

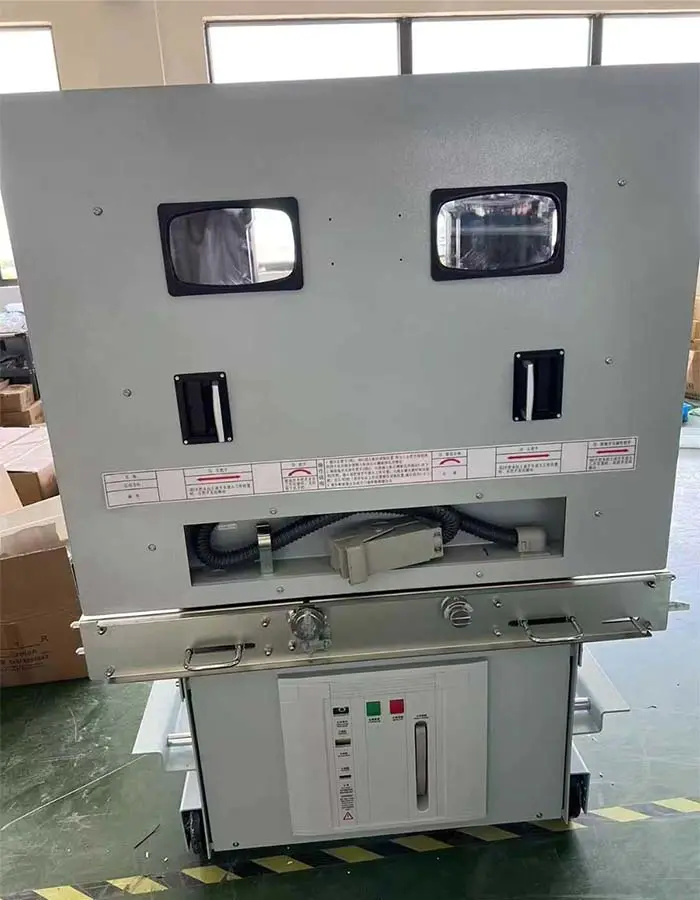

MTELEC ZN85 VCB

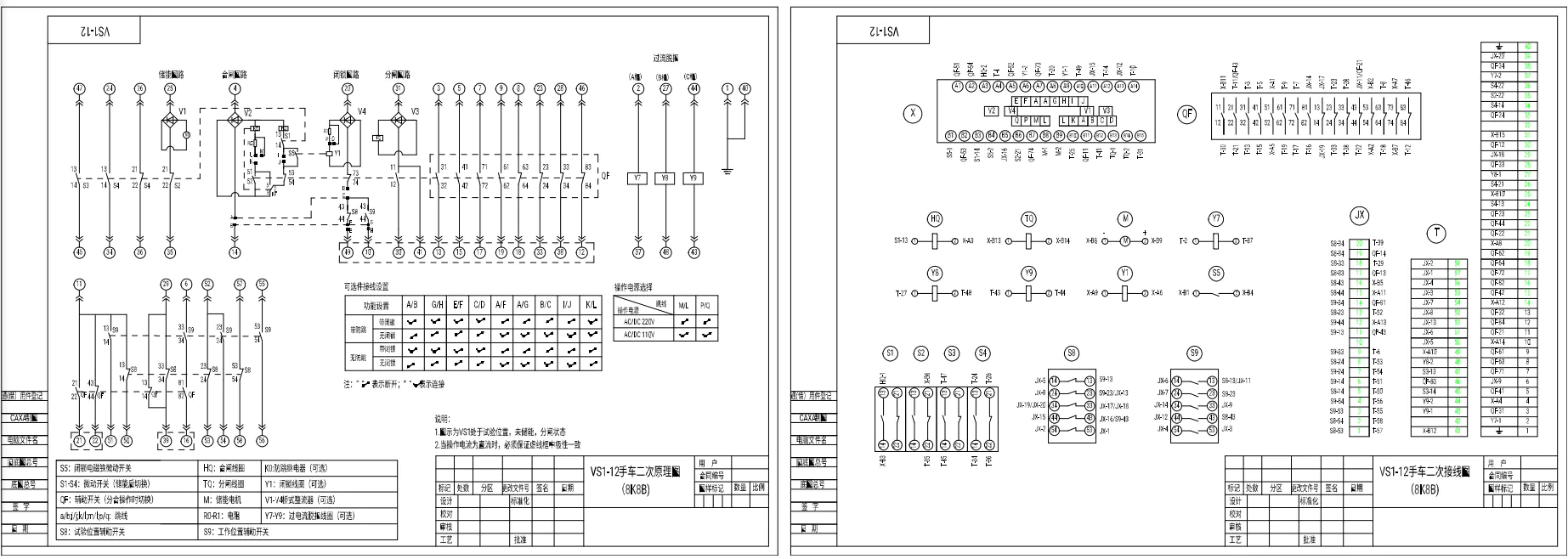

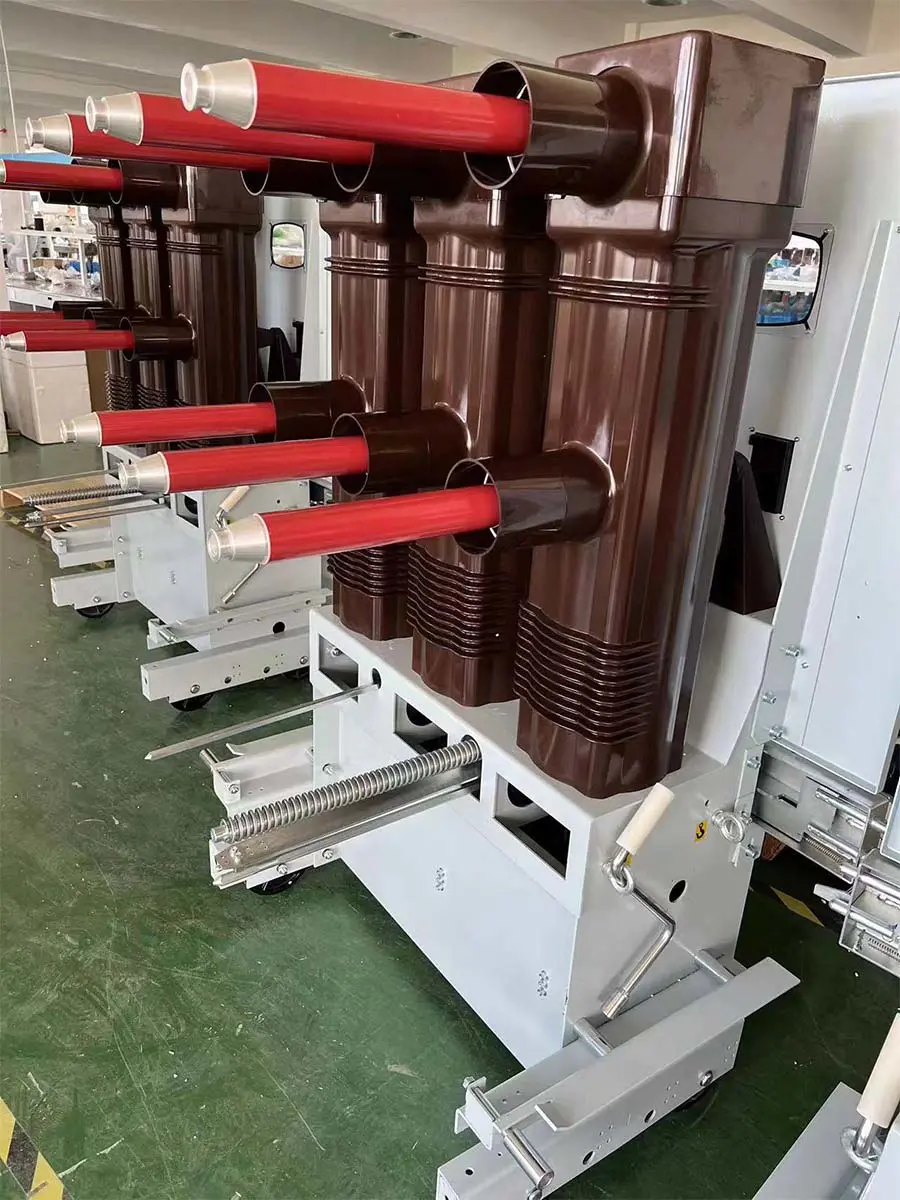

VCB Composition

Arbeidsprinsipp: Beskyttelse av distribusjonsnettverk: Stangmonterte matelinjer, elektrifisering på landsbygda og automatisk seksjonering av distribusjonskretser.

Transformatorstasjoner: Utgående ledninger, transformatorvern, og bus tie breakers.

Industrielle kraftsystemer: Fabrikkinngående hovedlinjer, stor motorbeskyttelse og industrielle belastningskretser.

Infrastrukturprosjekter: Fornybare energiforbindelser, jernbaneelektrifisering og gruvekraftsystemer.

Spesielle scenarier: Hyppig lastbytte, kondensatorbankkontroll og sikker avbrudd av kabelladestrømmer.

Vakuumavbruddsteknologi: Hermetisk forseglede avbrytere gir høy dielektrisk styrke, lysbueslukking og jevn ytelse over lengre levetid.

Mekanisk drift: Fjærdrevet mekanisme tillater både manuell og fjernbetjening, noe som muliggjør rask kontaktseparasjon under overbelastning eller kortslutning.

Miljøbeskyttelse: IP54-klassifisert foringsrør med korrosjonsbestandige materialer sikrer holdbarhet i ekstreme værforhold, inkludert høy luftfuktighet, vind og støv.

Kompakt og modulært oppsett: Forenkler installasjon, inspeksjon og vedlikehold samtidig som det integreres viktig hjelpeutstyr, som strømtransformatorer og beskyttelsesreleer.

Høy pålitelighet med en mekanisk utholdenhet på 10 000 operasjoner

Avansert vakuumavbryterteknologi for minimalt vedlikehold

Kompakt og korrosjonsbestandig design egnet for utendørsmiljøer

IP54-beskyttelse sikrer drift under tøffe forhold

Integrert smart overvåking og fjernkontroll

Samsvar med GB/T 11022 og IEC 62271 standarder

Tilpassbare konfigurasjoner for spesifikke prosjektkrav

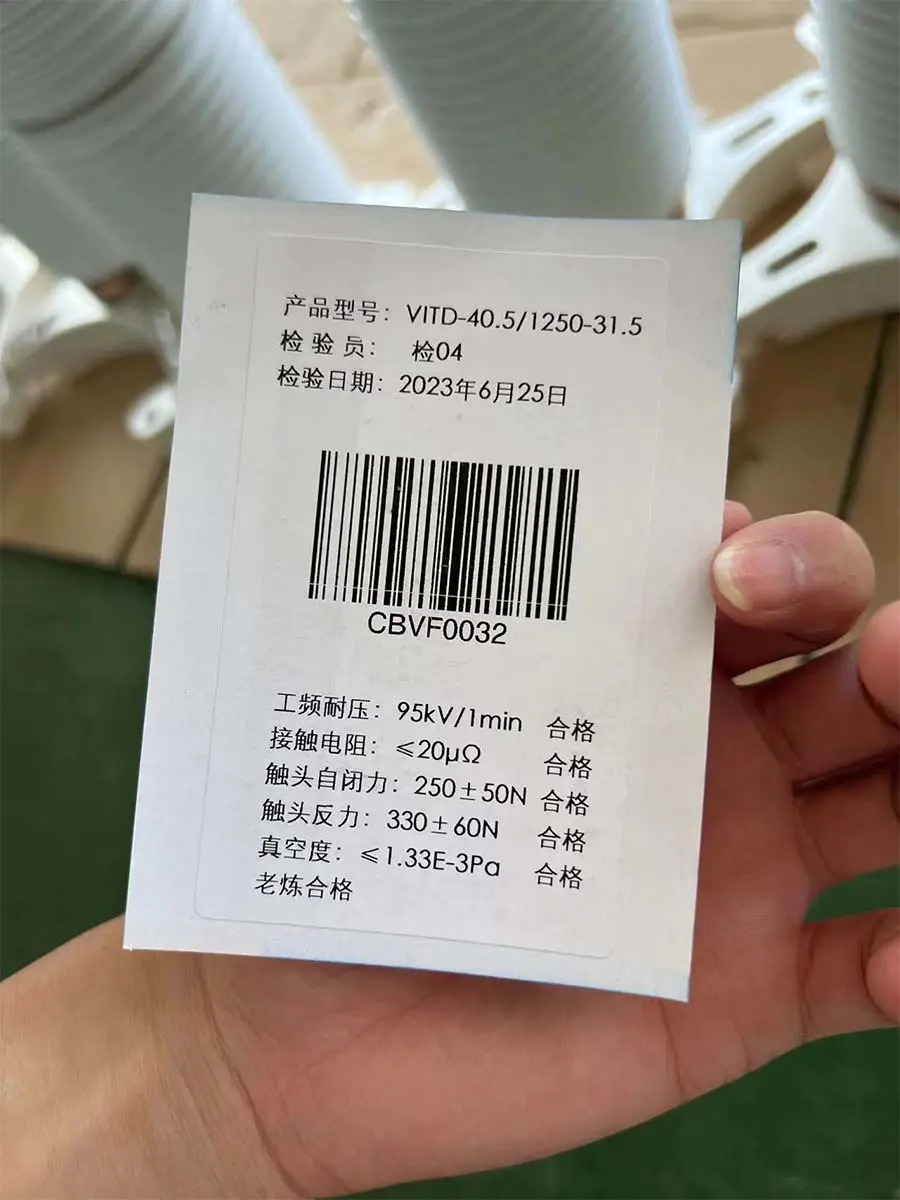

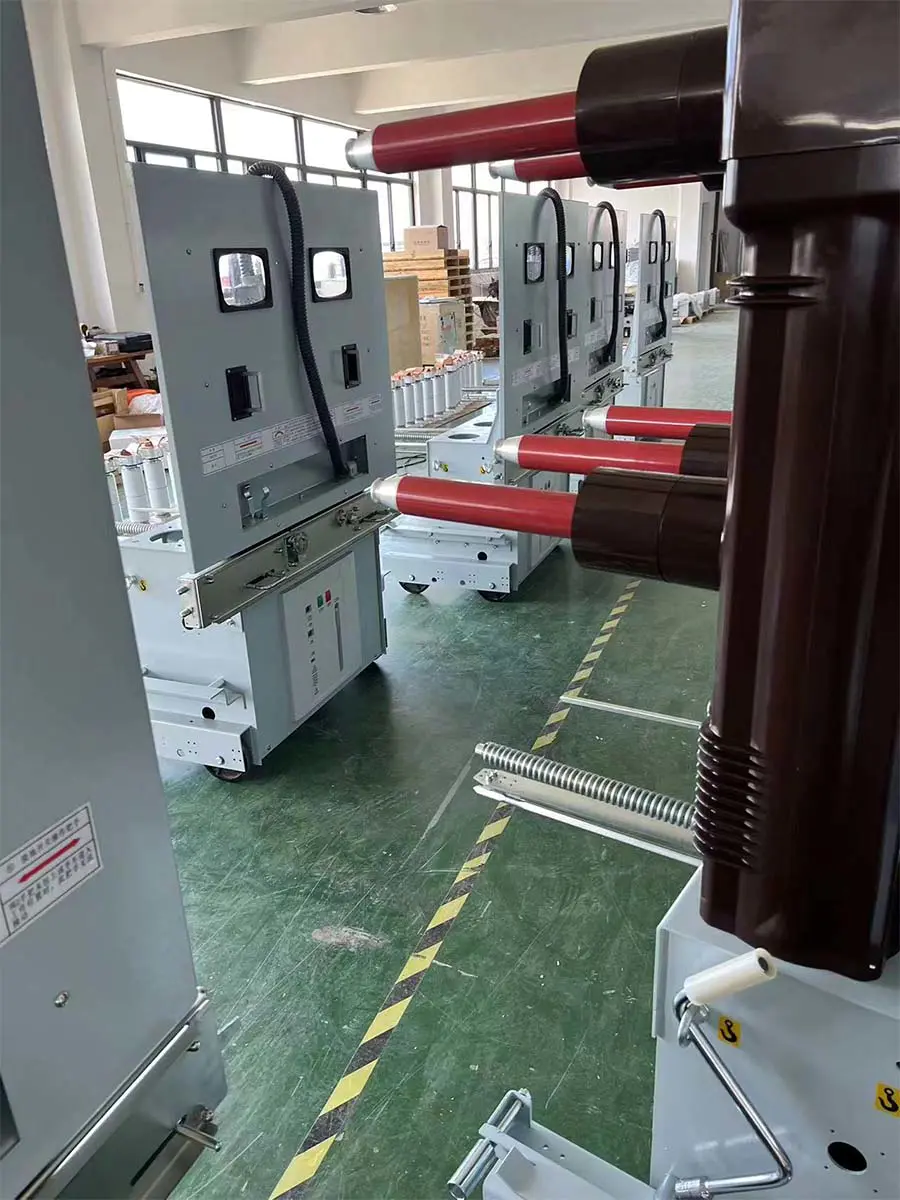

Running-in Test
ZN85 Installing

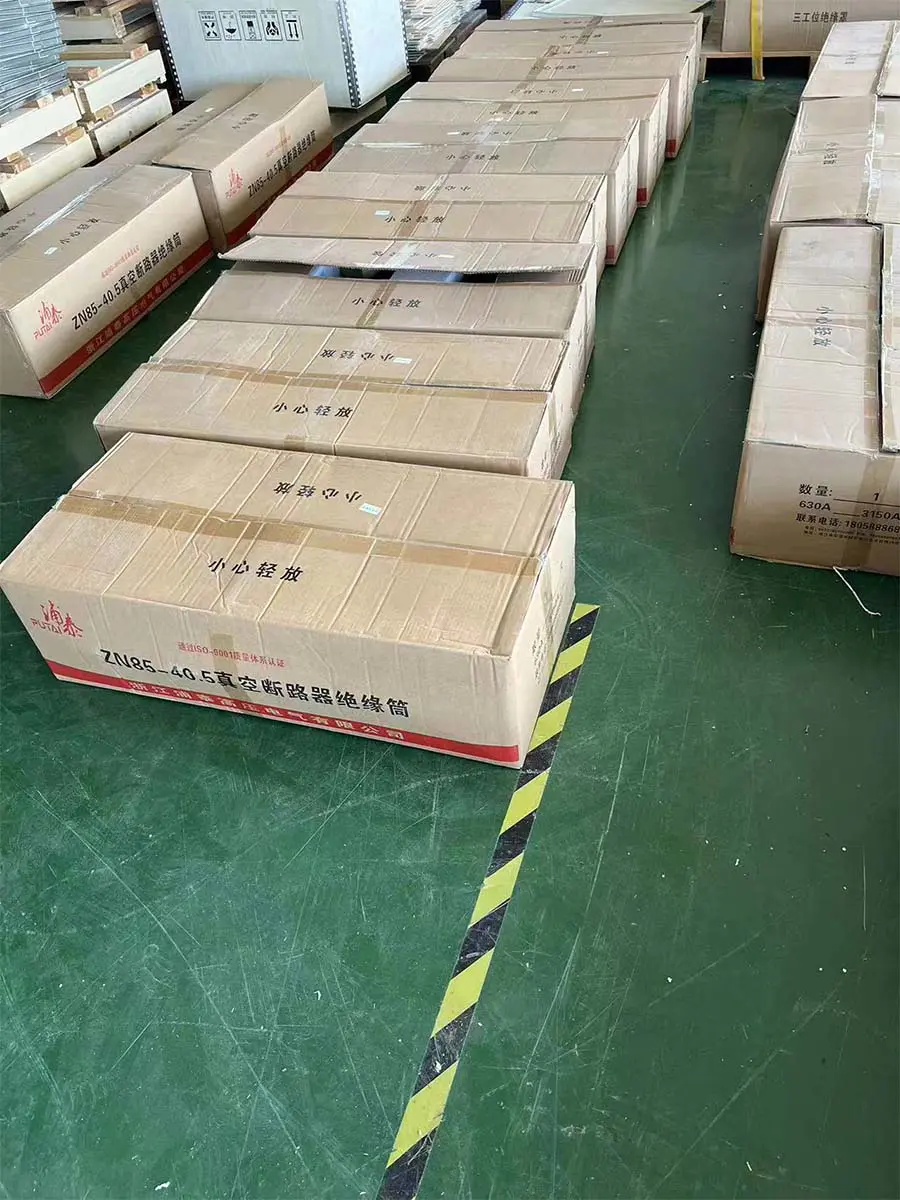

For å sikre transportsikkerhet eksporteres våre elektriske produkter i forsterkede trekasser. Kassene gjennomgår varmebehandling og bærer ISPM-15-merket, noe som muliggjør rask fortolling. Den forhøyede bunnkonstruksjonen letter bruk av gaffeltruck, mens intern støtdempende feste sørger for at produktene kommer intakte. Alle utvendige kasser er tydelig merket og overholder internasjonale logistikkstandarder.

High and Low Voltage Switchgear (ACB, MCCB, VCB)

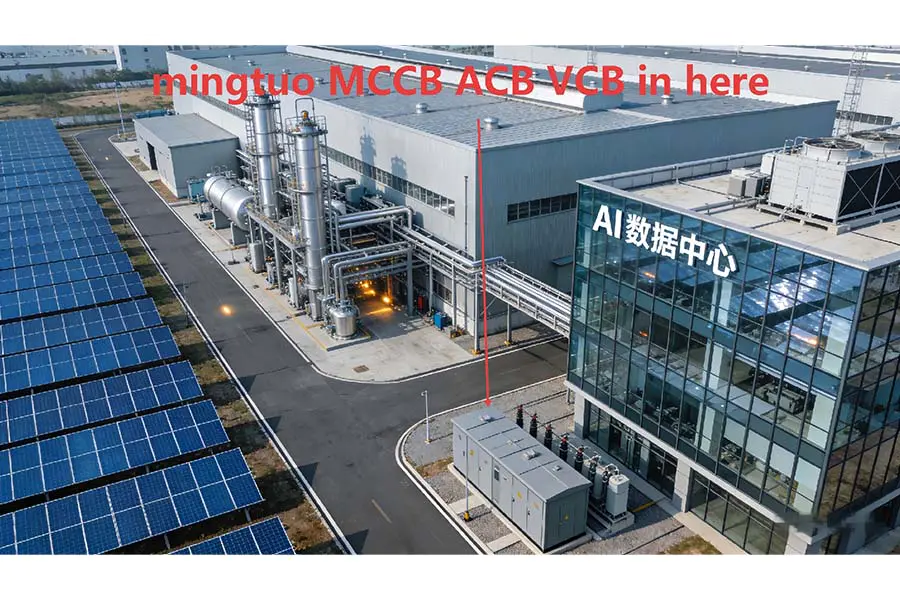

Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Application Scenario Footage
35kV high-voltage switchgear, power transmission successful
10kV ring main unit, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB

Parameterkategori	Spesifikasjon	Notater
Nominell spenning	12 kV	Standard for distribusjonsnett
Vurdert gjeldende	400A, 630A, 1250A	Vanlige vurderinger tilgjengelig
Vurdert korttidsmotstandsstrøm	16 kA, 20 kA, 25 kA
Nominell kortslutningsbrytestrøm	16 kA, 20 kA, 25 kA
Vurdert topp tåle strøm	40 kA, 50 kA, 63 kA
Nominell isolasjonsnivå	Strømfrekvens: 42 kV / Lynimpuls: 75 kV	(1 min)
Mekanisk liv	10 000 operasjoner	Minimum
Elektrisk liv	10 000 operasjoner (at rated current)
Avbryter Medium	Vakuum	Forseglet i en keramikkflaske
Driftsmekanisme	Fjær / Elektromagnetisk
Kontrollspenning	AC/DC 110V, 220V	Vanlige alternativer
Totale dimensjoner (ca.)	900 x 800 x 1200 mm (H x B x D)	Varierer etter konfigurasjon
Installasjonsmetode	Stolpemontert / bakkemontert	Utendørs bruk
Omgivelsestemperatur	-30°C til 40°C
