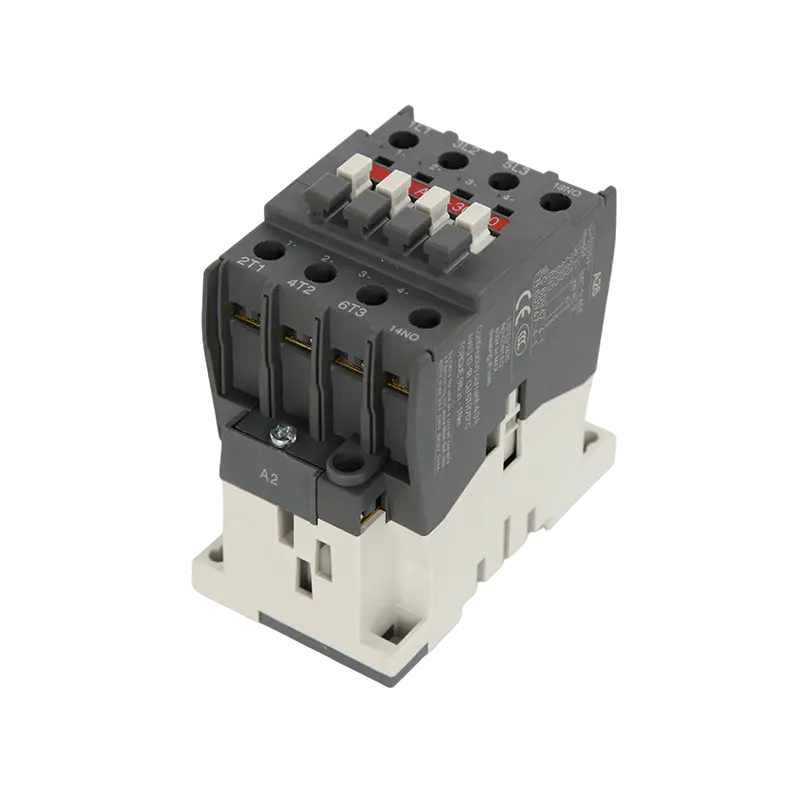

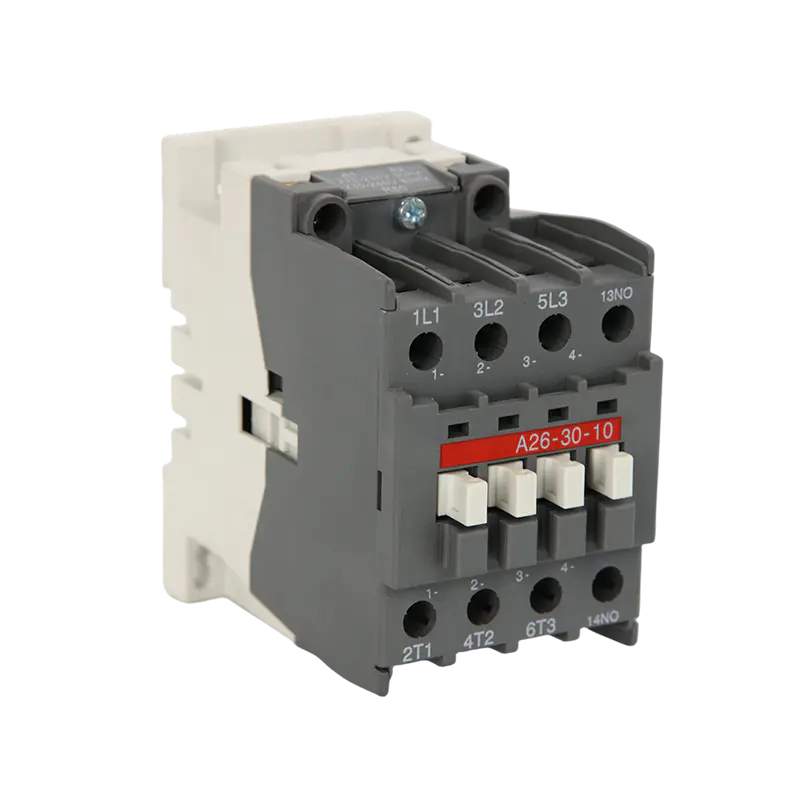

AC-kontaktor 40A 380V 3P – Industrimotorstartrelé

Name: AC-kontaktor 40A 380V 3P – Industrimotorstartrelé
Rating: 5 (99 reviews)

Beskrivelse:

MINGTUO LC1-serien AC-kontaktorer gir pålitelig svitsjing og kontroll for et bredt spekter av elektriske applikasjoner. Disse kontaktorene er designet med avanserte elektromagnetiske mekanismer og slitesterke kontaktmaterialer, og sikrer stabil drift, lang levetid og jevn ytelse i krevende industrielle miljøer. Deres kompakte, modulære design tillater fleksibel integrering i ulike kontrollsystemer samtidig som plassbehovet minimeres.

Søknader:

Primære applikasjoner

Motorvern og kontrollsystemer

HVAC-systemstyring og automatisering

Industriell automasjon og maskinstyring

Pumpe- og kompressordrift

Belysningskontrollkretser

Strømdistribusjon og koblingsnettverk

Kontakt oss Last ned (1 fil) Facebook

Forrige:Magnetisk AC-kontaktor 25A 220V – DIN-skinnemotorkontrollbryter Neste:Ingen neste produkt

Arbeidsprinsipp

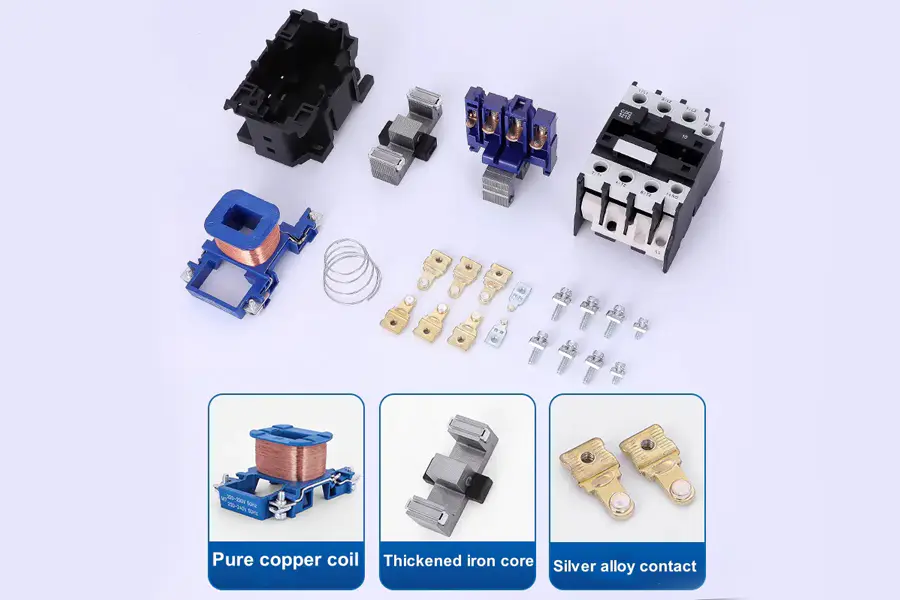

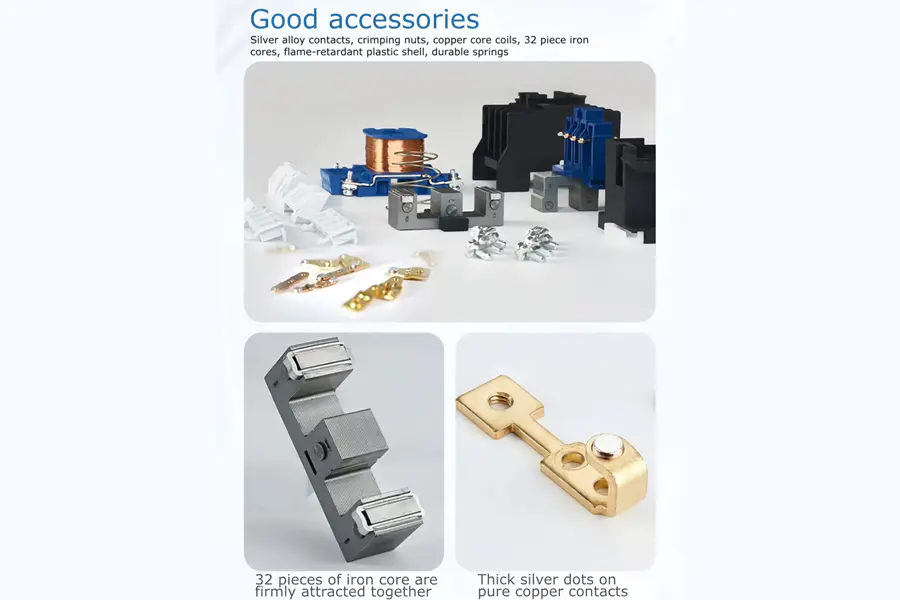

Kvalitetsforklaring

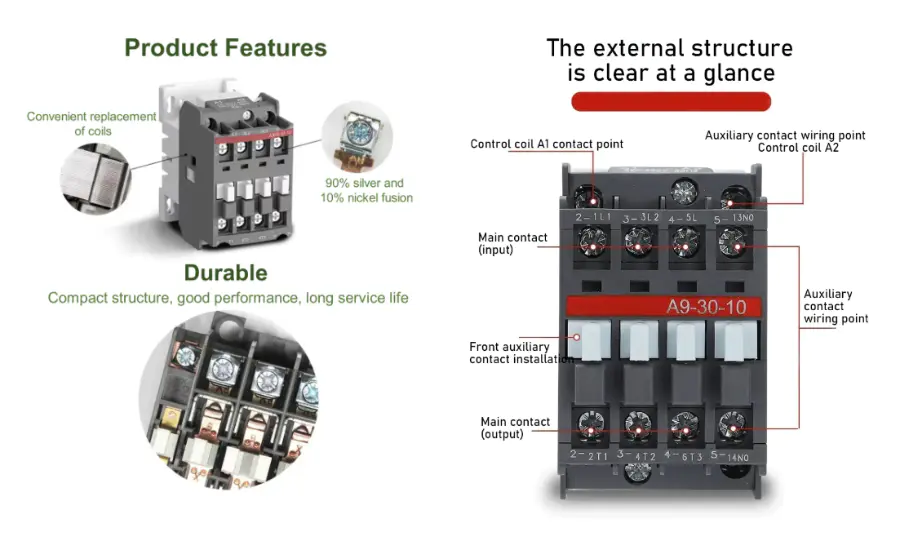

Produktegenskaper
Installasjon og idriftsettelse
Emballasje og frakt
Prosjektkasus
Produktvalgsguide

AC Contactor.mp4

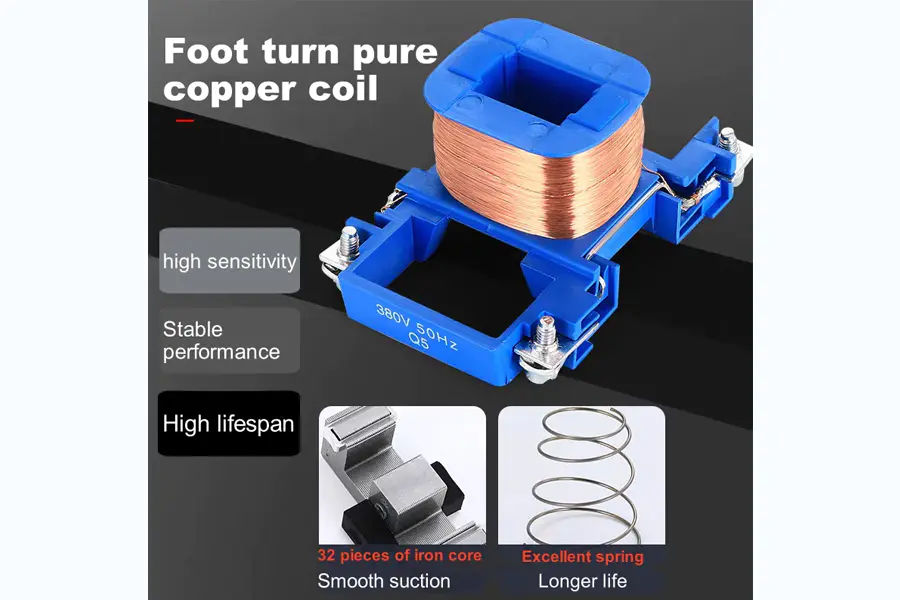

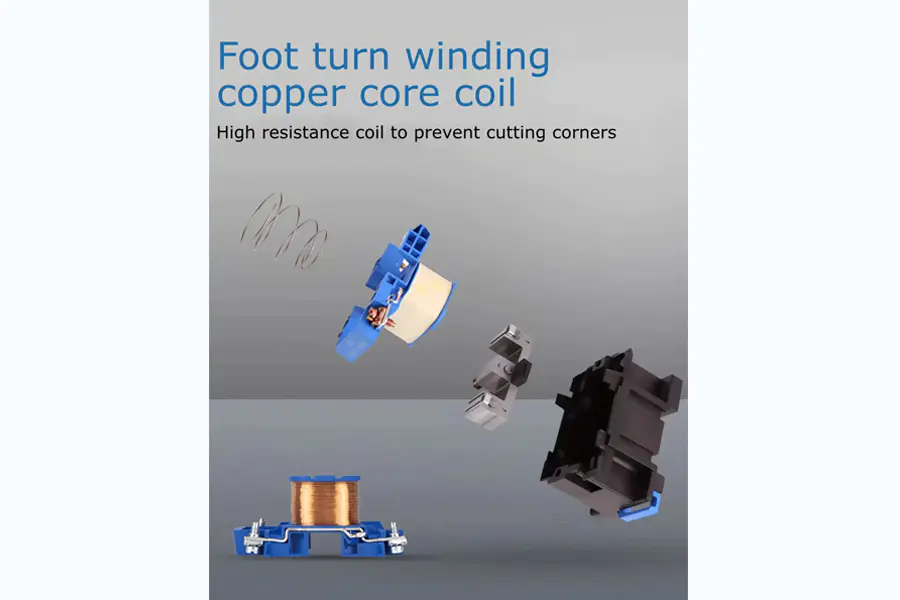

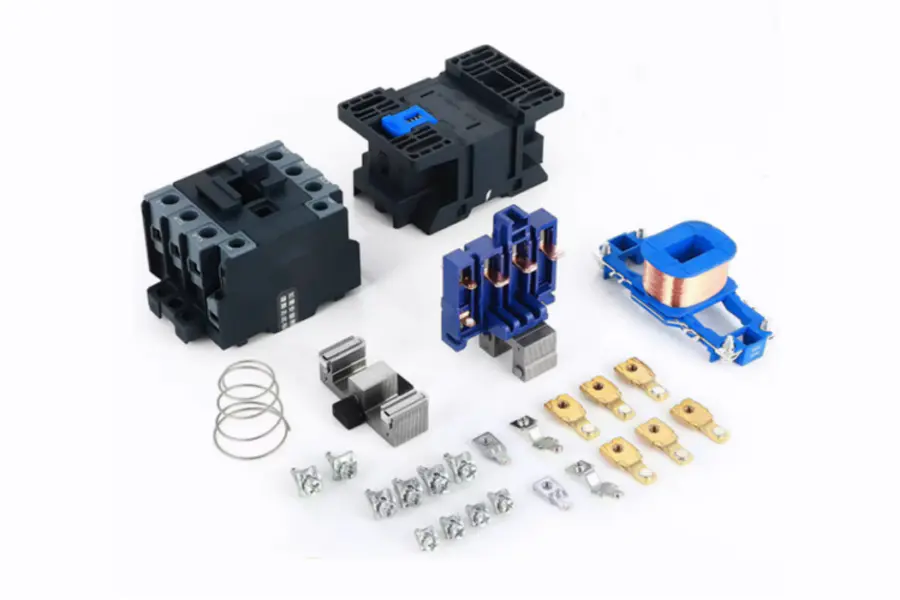

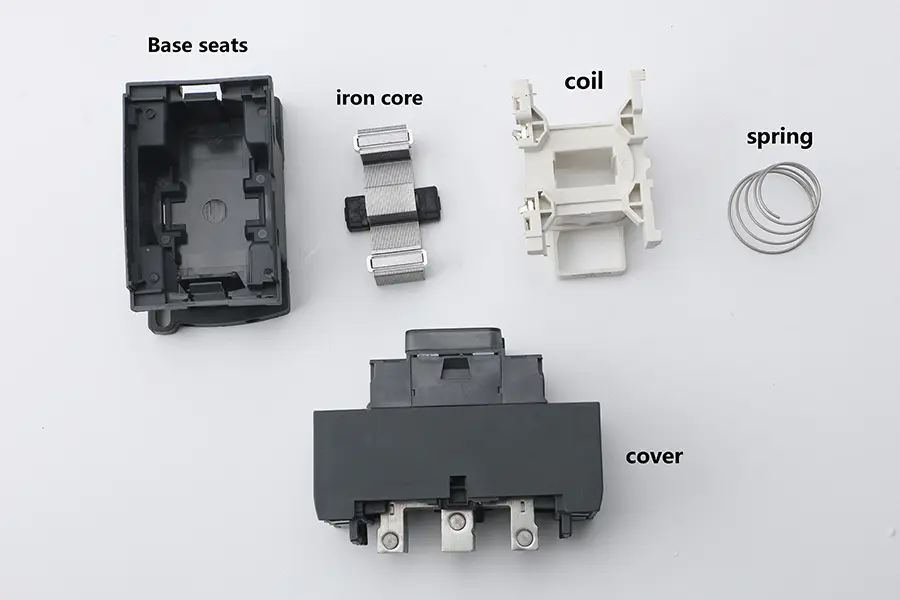

Når AC-kontaktoren aktiveres, genererer den interne spolen et magnetfelt, noe som får den bevegelige jernkjernen og den stasjonære jernkjernen til å tiltrekke hverandre. Denne bevegelsen driver kontaktsystemet til å gå i kontakt med de stasjonære kontaktene, og fullfører kretsen. Når spolen er strømløs, forsvinner tiltrekningskraften, og tilbakestillingsfjæren løfter den bevegelige jernkjernen, skiller kontaktene og bryter kretsen.

Contactor Power-on Pull-in Test
AC Contactor

Project Cases
Project Cases
Project Cases
Project Cases
Project Cases

Maksimal effekt på elektrisk motor AC 0≤55°C,400V	4	5.5	7.5	11	15	18.5	22	30	37
Produktmodell (AC linjediagram)	AX09	AX12	AX18	AX25	AX32	AX40	AX50	AX65	AX80
Nominell arbeidsstrøm AC-3 0≤55°C,400V	9	12	18	25	32	40	50	65	80
Nominell arbeidsstrøm AC-1 0≤55°C,400V	22	25	27	32	55	60	100	115	125

Modellltype		9	12	18	25	32	40	50	65	80	95
Nominell arbeidsstrøm (A)	AC3	9	12	18	25	32	40	50	65	80	95
Nominell arbeidsstrøm (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Trefase motor AC–3 nivå (kw)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	-	-
	500V	5.5	7.5	10	15	18.5	22	30	37	-	-
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	45
Nominell varmestrømIth(A)		20	20	30	32	40	50	60	80	125	125
Elektrisk levetid (10000 sykluser)	AC3	100	100	100	100	80	80	60	60	60	60
Elektrisk levetid (10000 sykluser)	AC4	20	20	20	20	20	15	15	15	10	10
Mekanisk levetid (10000 sykluser)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktmodell		3P NR					3P NC NR

Model	Merkestrøm (A)	Hovedkontakt	Hjelpekontakt	Enfaset lasteffekt (kW)	Trefaset lasteffekt (kW)
CJX2-0910	9A	3NO	1NO	1,8KW	3,5KW
CJX2-0901	9A	3NO	1NC	1,8KW	3,5KW
CJX2-1210	12A	3NO	1NO	2,5KW	5KW
CJX2-1201	12A	3NO	1NC	2,5KW	5KW
CJX2-1810	18A	3NO	1NO	3,5KW	7,5KW
CJX2-1801	18A	3NO	1NC	3,5KW	7,5KW
CJX2-2510	25A	3NO	1NO	5KW	8,5KW
CJX2-2501	25A	3NO	1NC	5KW	8,5KW
CJX2-3210	32A	3NO	1NO	6KW	12KW
CJX2-3201	32A	3NO	1NC	6KW	12KW
CJX2-4011	40A	3NO	1NO 1NC	8KW	18,5KW
CJX2-5011	50A	3NO	1NO 1NC	10KW	24KW
CJX2-6511	65A	3NO	1NO 1NC	12,5KW	28KW
CJX2-8011	80A	3NO	1NO 1NC	15,5KW	37KW
CJX2-9511	95A	3NO	1NO 1NC	18,5KW	44KW
