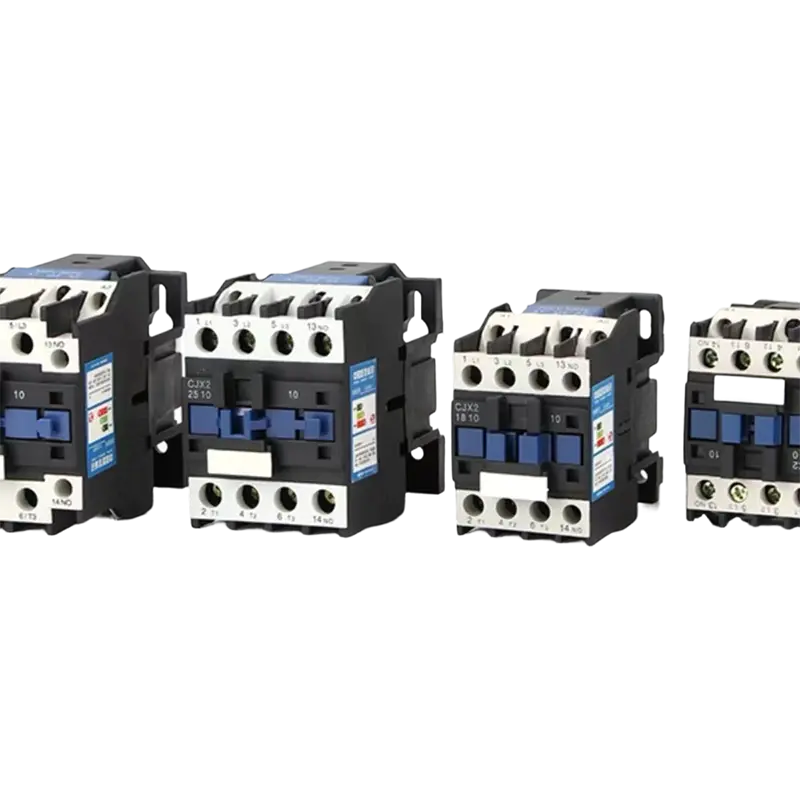

Magnetisk AC-kontaktor 25A 220V – DIN-skinnemotorkontrollbryter

Name: Magnetisk AC-kontaktor 25A 220V – DIN-skinnemotorkontrollbryter
Rating: 5 (99 reviews)

Beskrivelse:

MINGTUO LC1-seriens magnetiske AC-kontaktorer gir pålitelig svitsjing og presis kontroll over forskjellige elektriske systemer. Konstruert med avansert elektromagnetisk design og kontaktmaterialer av høy kvalitet, sikrer de forlenget driftslevetid og jevn ytelse i krevende industrielle miljøer. Deres kompakte, DIN-skinne-kompatible struktur gir enkel installasjon samtidig som den sparer plass i kontrollpanelet

Søknader:

Motorkontrollsystemer

Tre-fase motor start/stopp operasjoner

Motorreverseringskretser

Pumpe- og kompressormotorstyring

Kontroll av transportbånd og industriell maskinverktøy

VVS-systemer

Bytte av klimaanleggets kompressor

Varmesystem effektregulering

Ventilasjonsviftekontroll

Styring av kjølesystem og luftbehandlingsaggregat

Industriell automasjon

Produksjonslinje kraftdistribusjon

Maskinautomatiseringsintegrasjon

Koordinering av prosesskontrollsystem

Robot- og samlebåndsstrømstyring

Strømdistribusjonsnettverk

Kommersiell og industriell lysstyring

Transformatorlastregulering

Kondensatorbankstyring og effektfaktorkorrigering

Koblings- og paneloperasjoner

Spesielle applikasjoner

Kran- og taljestyringssystemer

Strømstyring for heis og rulletrapp

Drift av sveiseutstyr

Datasenter kraftdistribusjon

Systemintegrasjon for fornybar energi

Kontakt oss Last ned (1 fil) Facebook

Forrige:IEC AC-kontaktor 32A 110V, 3-polet elektrisk kraftrelé Neste:AC-kontaktor 40A 380V 3P – Industrimotorstartrelé

Arbeidsprinsipp

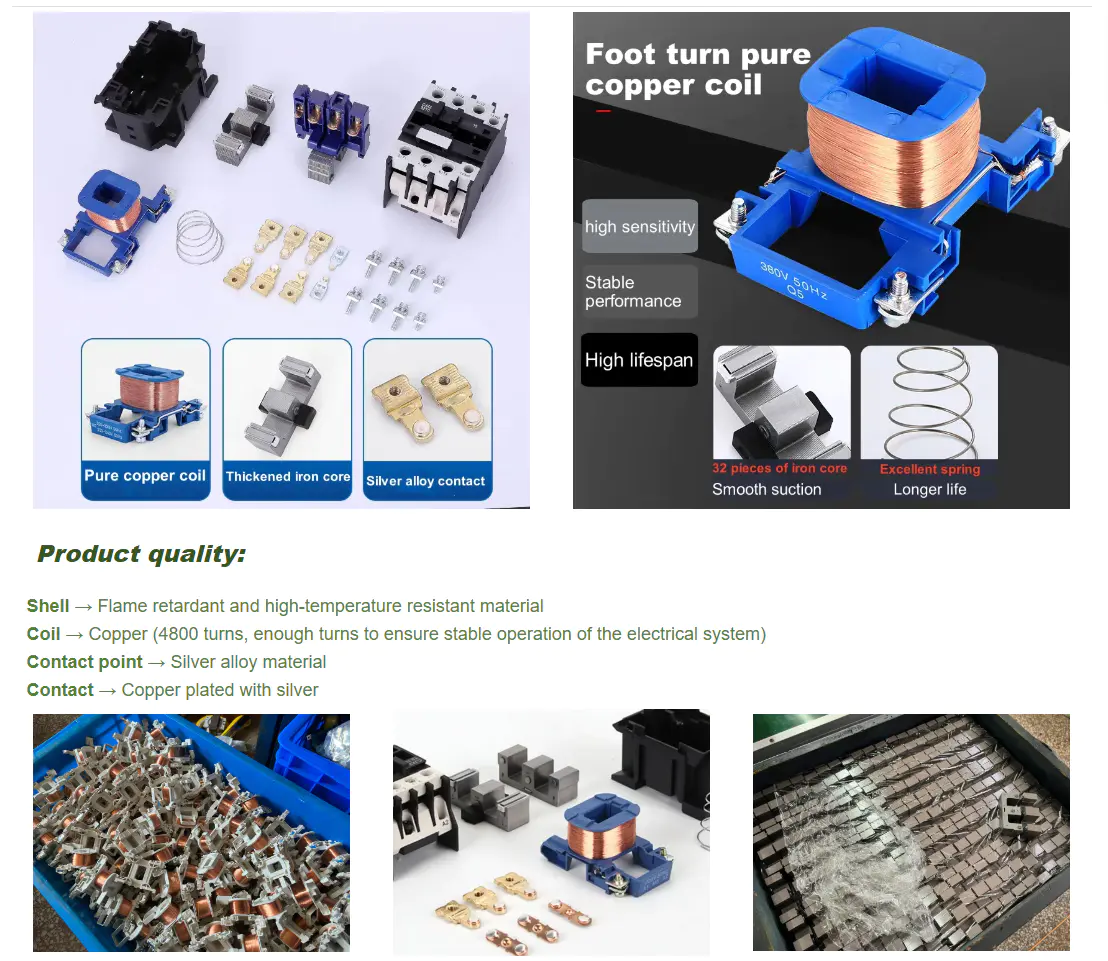

Kvalitetsforklaring
Produktegenskaper
Installasjon og idriftsettelse
Emballasje og frakt
Prosjektkasus
Produktvalgsguide

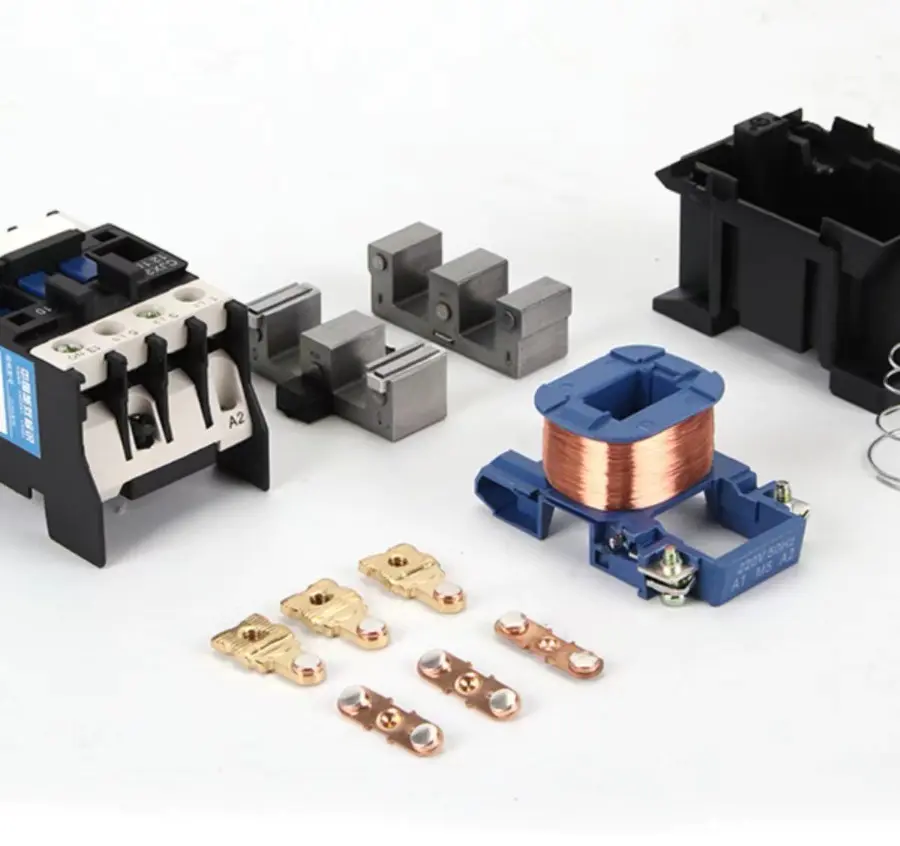

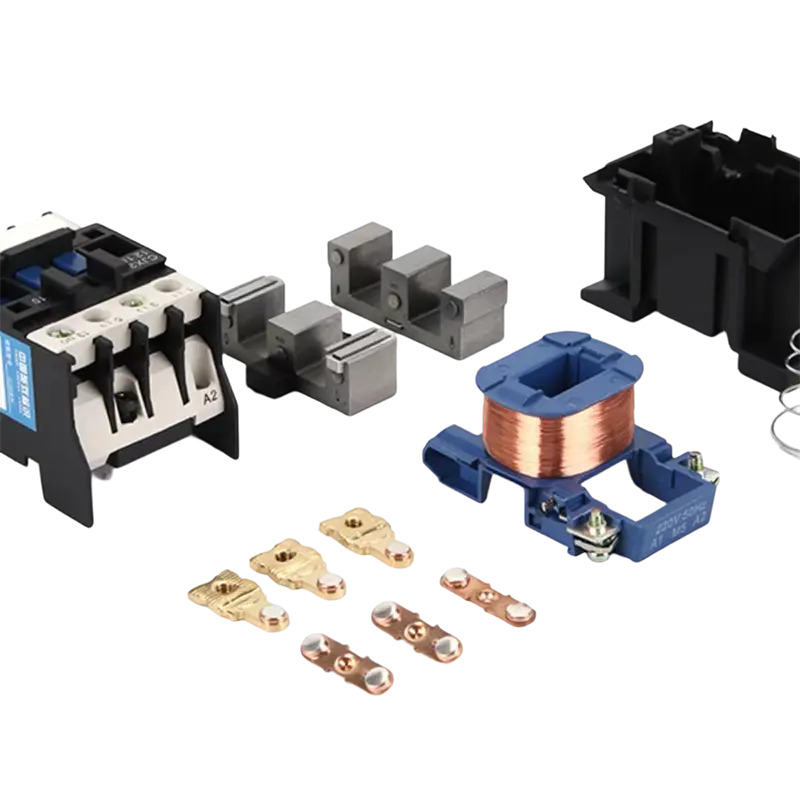

Arbeidsprinsipp: Når AC-kontaktoren er slått på, vil den interne spolen generere et magnetisk felt, noe som får den bevegelige jernkjernen og den stasjonære jernkjernen til å bli tiltrukket sammen, og driver kontaktsystemet til å kontakte den stasjonære kontakten og lede kretsen. Etter at spolen mister kraft, forsvinner sugekraften, og tilbakestillingsfjæren vil presse opp den bevegelige jernkjernen, noe som får kontaktene til å skille seg og kretsen til å bryte.

Project Cases
Project Cases
Project Cases
Project Cases
Project Cases

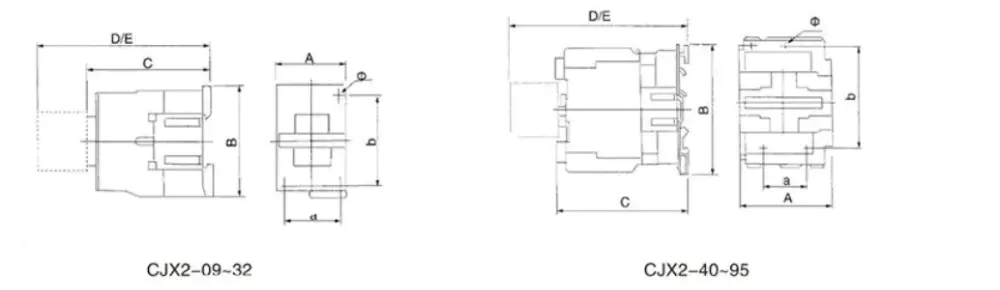

MODELL	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	a (mm)	b (mm)	Φ (mm)
D09~12	47	76	82	11	133	34/35	50/60	4.5
D18	47	76	87	118	138	34/35	50/60	4.5
D25	57	86	95	126	146	40	48	4.5
D32	57	86	100	131	151	40	48	4.5
D40~65	77	129	116	145	165	40	100/110	6.5
D80~95	87	129	127	175	195	40	100/110	6.5

Modellltype		9	12	18	25	32	40	50	65	80	95
Nominell arbeidsstrøm (A)	AC3	9	12	18	25	32	40	50	65	80	95
Nominell arbeidsstrøm (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Trefase motor AC–3 nivå (kw)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	-	-
	500V	5.5	7.5	10	15	18.5	22	30	37	-	-
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	45
Nominell varmestrømIth(A)		20	20	30	32	40	50	60	80	125	125
Elektrisk levetid (10000 sykluser)	AC3	100	100	100	100	80	80	60	60	60	60
Elektrisk levetid (10000 sykluser)	AC4	20	20	20	20	20	15	15	15	10	10
Mekanisk levetid (10000 sykluser)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktmodell		3P NR					3P NC NR

Model	Merkestrøm (A)	Hovedkontakt	Hjelpekontakt	Enfaset lasteffekt (kW)	Trefaset lasteffekt (kW)
CJX2-0910	9A	3NO	1NO	1,8KW	3,5KW
CJX2-0901	9A	3NO	1NC	1,8KW	3,5KW

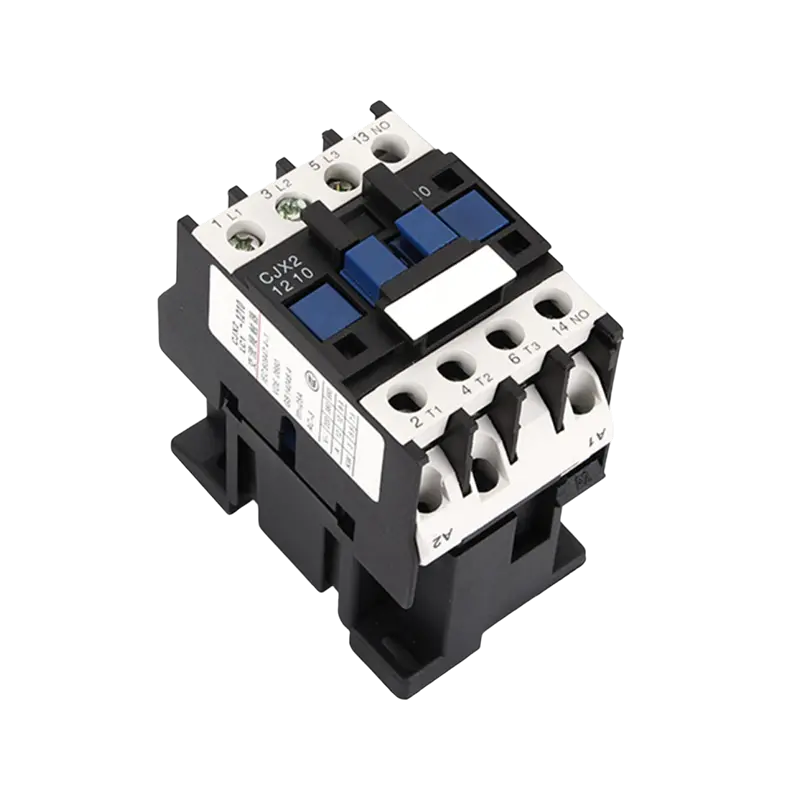

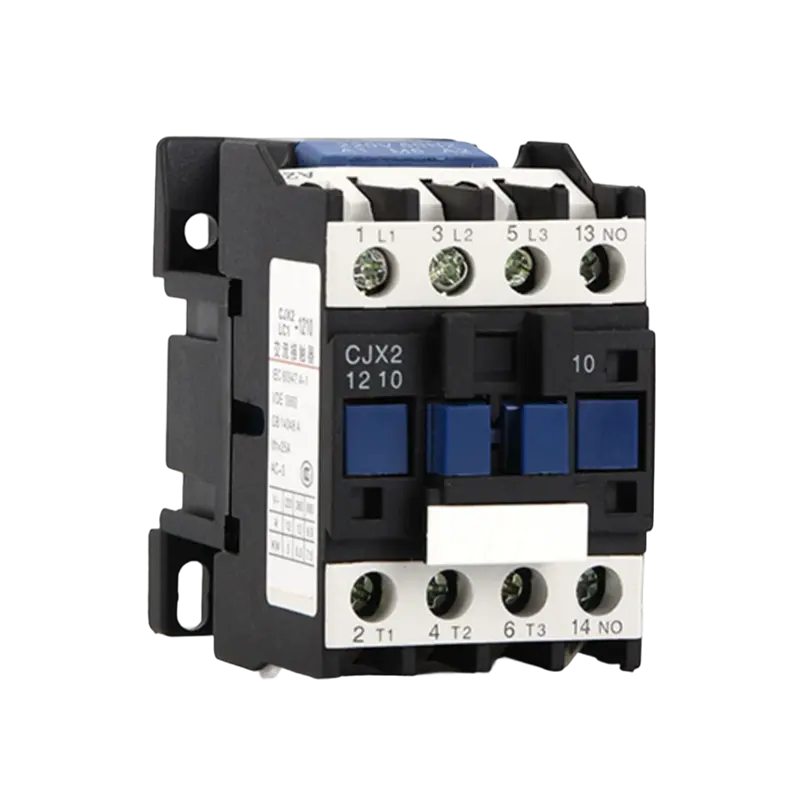

CJX2-1210	12A	3NO	1NO	2,5KW	5KW
CJX2-1201	12A	3NO	1NC	2,5KW	5KW
CJX2-1810	18A	3NO	1NO	3,5KW	7,5KW
CJX2-1801	18A	3NO	1NC	3,5KW	7,5KW
CJX2-2510	25A	3NO	1NO	5KW	8,5KW
CJX2-2501	25A	3NO	1NC	5KW	8,5KW

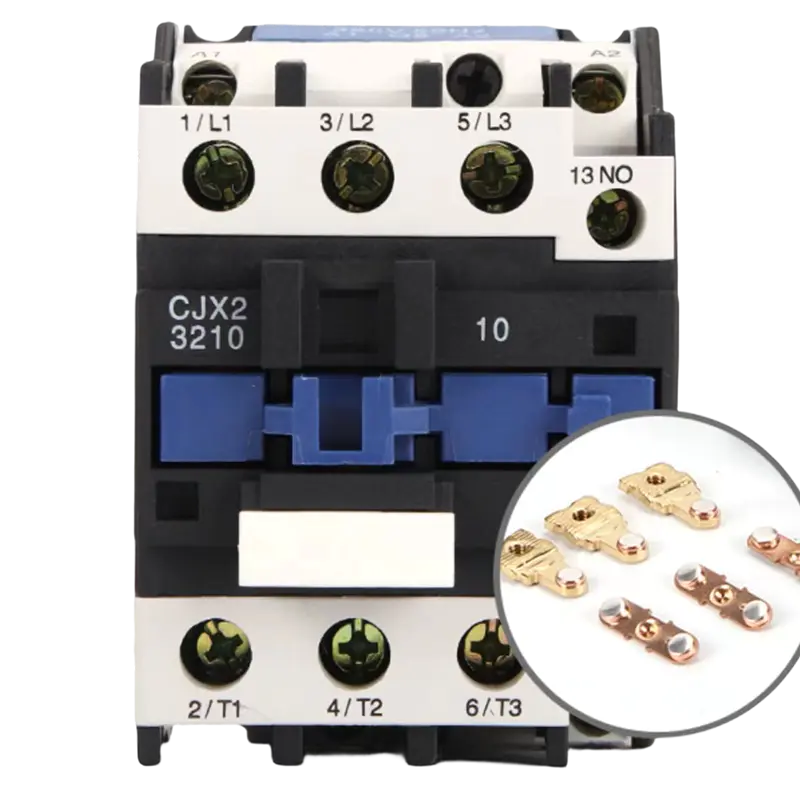

CJX2-3210	32A	3NO	1NO	6KW	12KW
CJX2-3201	32A	3NO	1NC	6KW	12KW
CJX2-4011	40A	3NO	1NO 1NC	8KW	18,5KW
CJX2-5011	50A	3NO	1NO 1NC	10KW	24KW
CJX2-6511	65A	3NO	1NO 1NC	12,5KW	28KW
CJX2-8011	80A	3NO	1NO 1NC	15,5KW	37KW
CJX2-9511	95A	3NO	1NO 1NC	18,5KW	44KW
