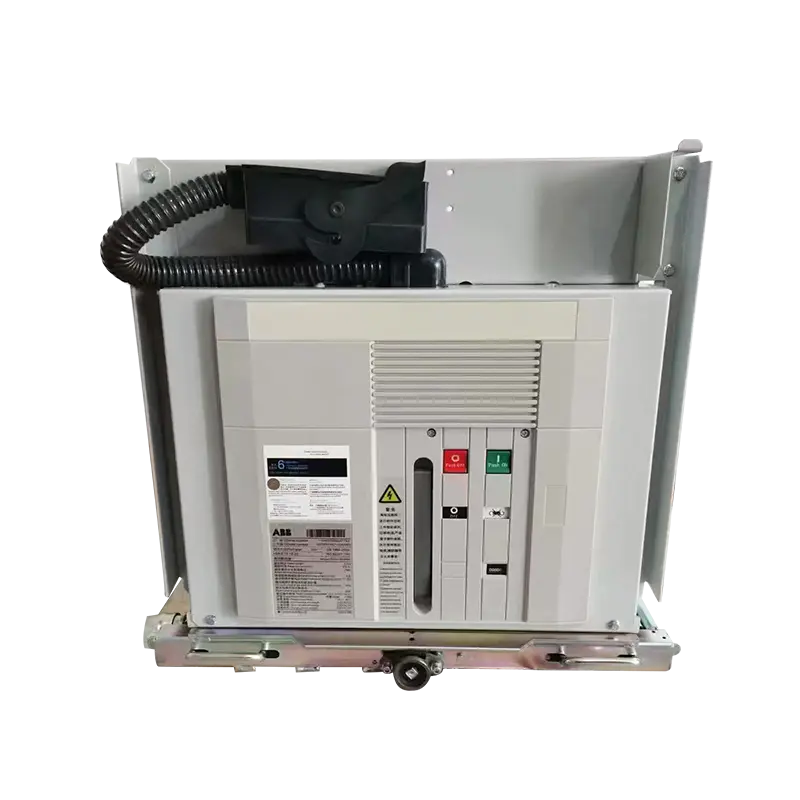

Name: VD4 12kV mellomspent innendørs vakuumkretsbryter, 630A–1250A
Rating: 5 (99 reviews)

VD4 12kV mellomspent innendørs vakuumkretsbryter, 630A–1250A

Beskrivelse:

MINGTUO VD4 12kV Vacuum Circuit Breaker (VCB) er en mellomspenningsbryter innendørs designet for å gi presis beskyttelse og kontroll for trefase AC-systemer som opererer ved 50Hz, med nominelle spenninger fra 3,6kV til 12kV. Denne bryteren støtter nominelle strømmer fra 630A til 1250A, og er ideell for innendørs bryteranlegg i transformatorstasjoner, industrianlegg og kommersielle kraftdistribusjonssystemer. Ved å bruke avansert vakuumavbryterteknologi sikrer den raske feilavbrudd, driftssikkerhet og langsiktig sikkerhet.

Søknader:

Innendørs mellomspenningsbryterpaneler

Industrianlegg som krever pålitelig MV-beskyttelse

Kommersiell infrastruktur inkludert sykehus, flyplasser og datasentre

Systemer som krever hyppig drift og lite vedlikeholdsløsninger

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

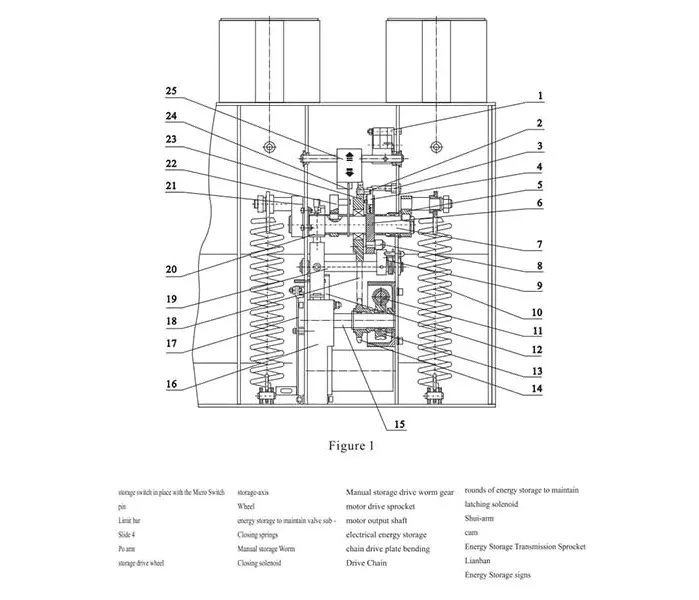

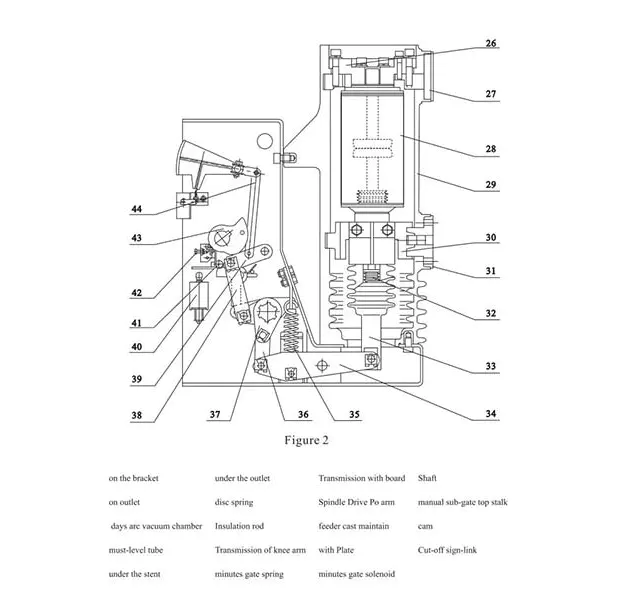

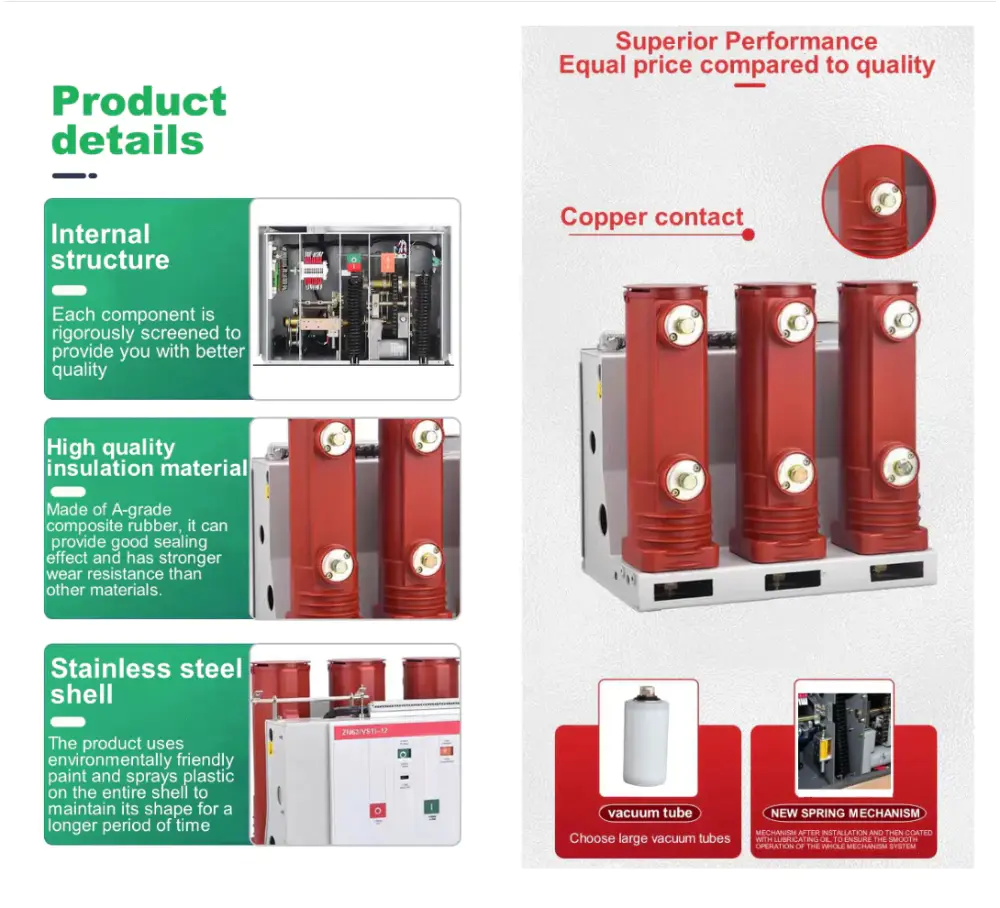

VCB Composition

Under normale forhold forblir hovedkontaktene lukket for å tillate kontinuerlig strømflyt. Ved detektering av overstrøm eller kortslutning, skiller fjærmekanismen raskt kontaktene, og produserer en lysbue inne i vakuumavbryteren. Lysbuen avkjøles og slukkes, og isolerer den defekte kretsen på en sikker måte og forhindrer skade på nedstrømsutstyr. Dette sikrer høy driftssikkerhet og minimalt vedlikeholdsbehov.

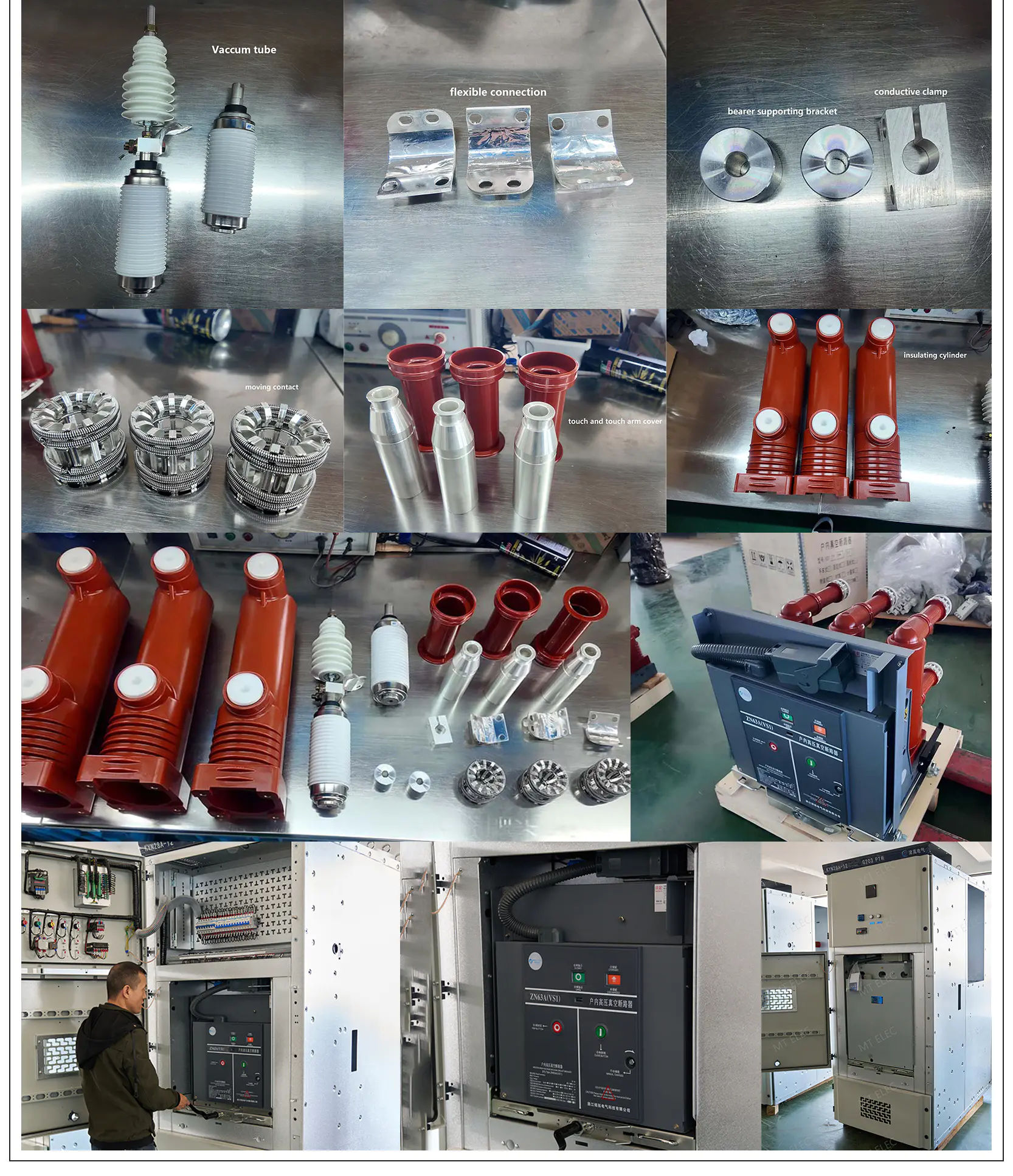

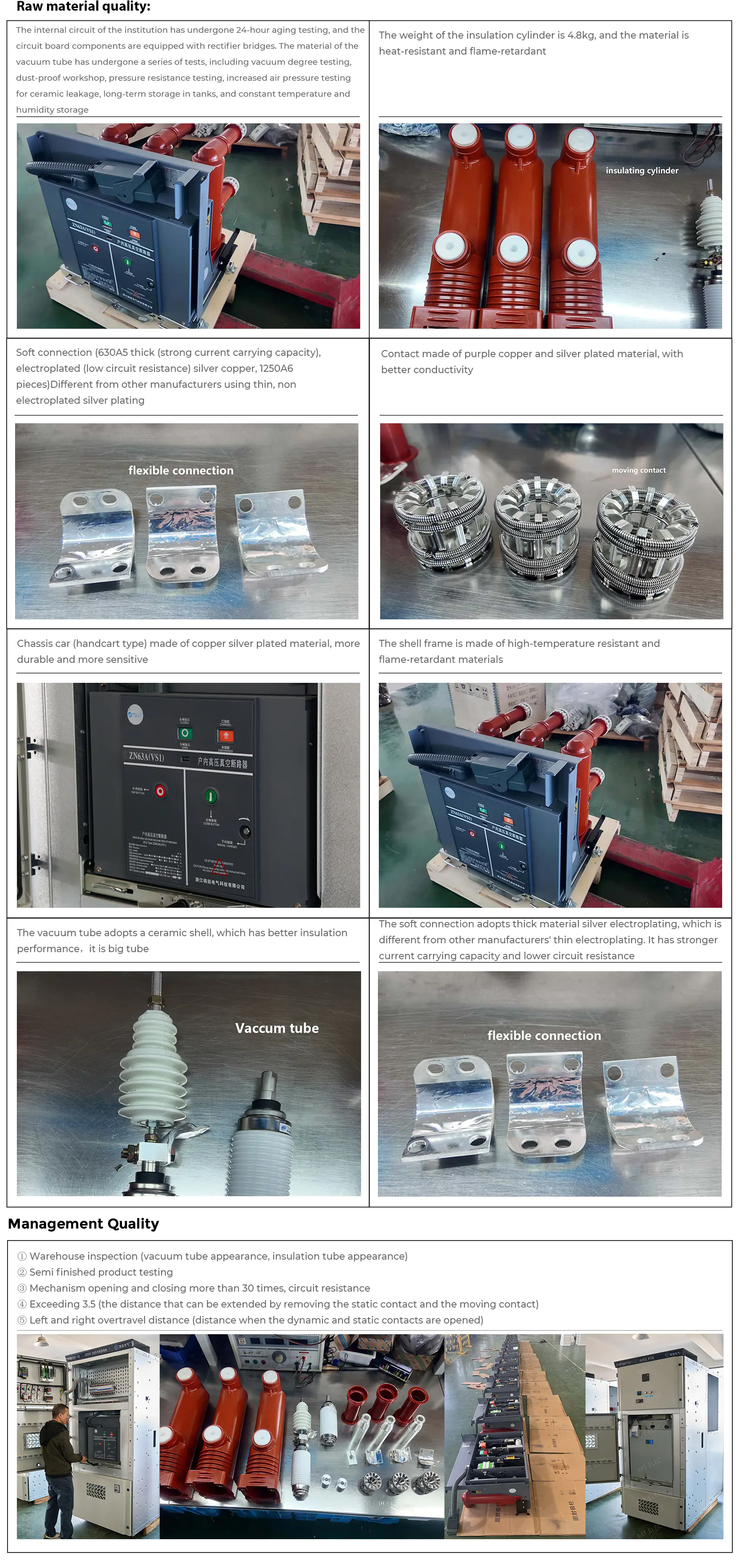

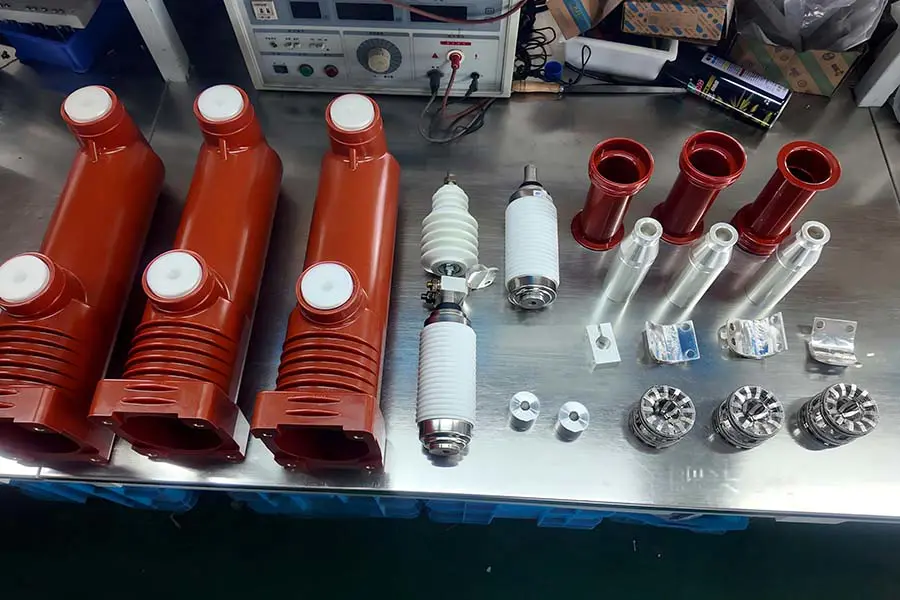

Produkttilbehør

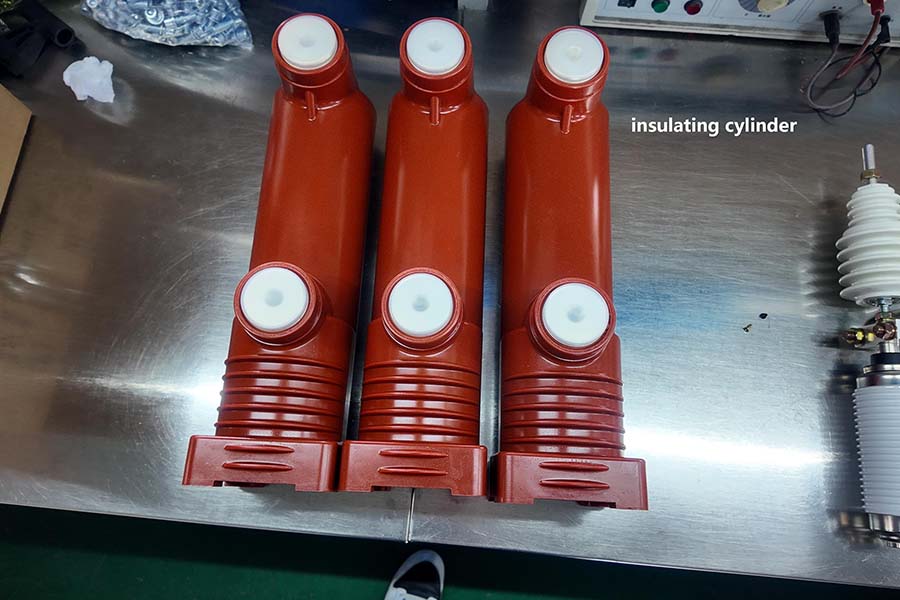

Insulating Cylinder

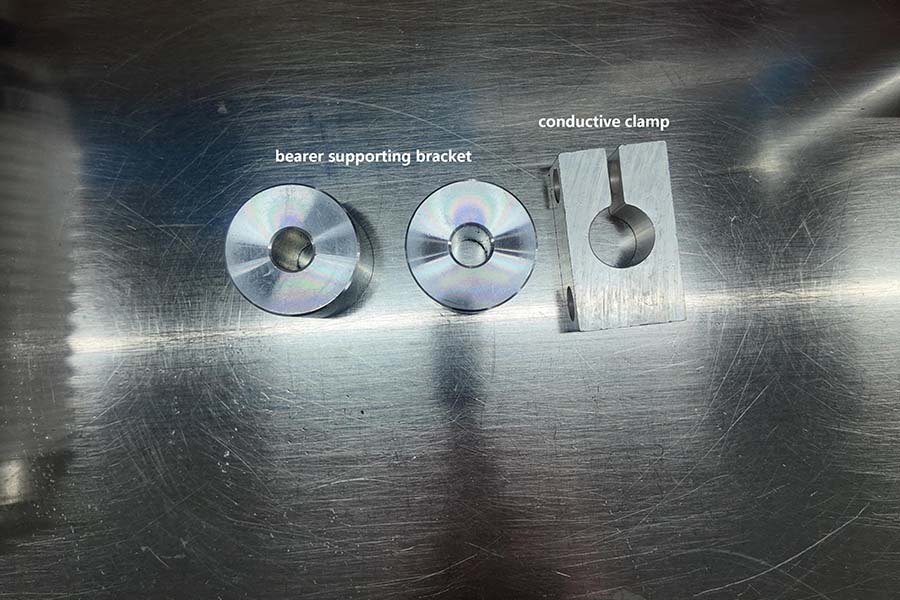

Bearer Supporting Bracket

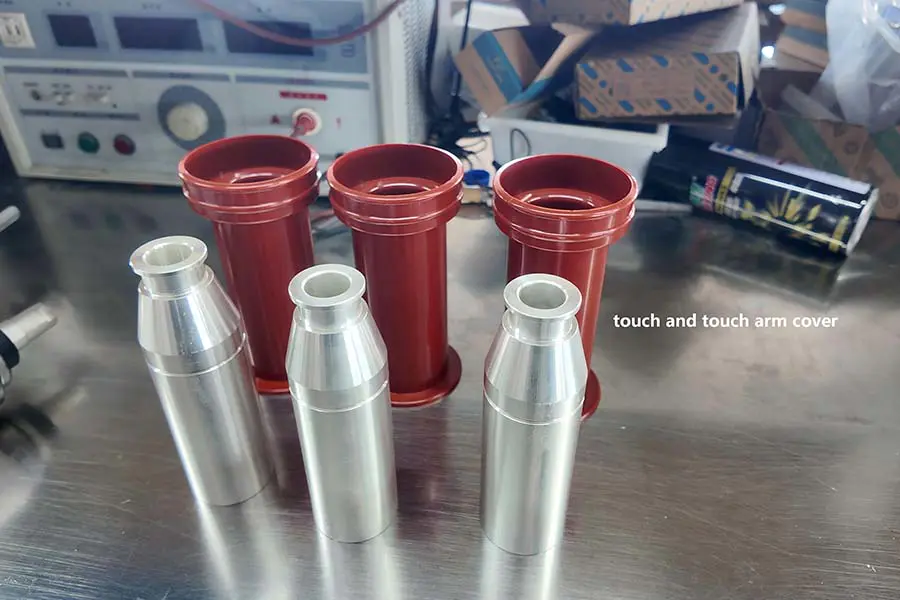

Touch And Touch Arm Cover

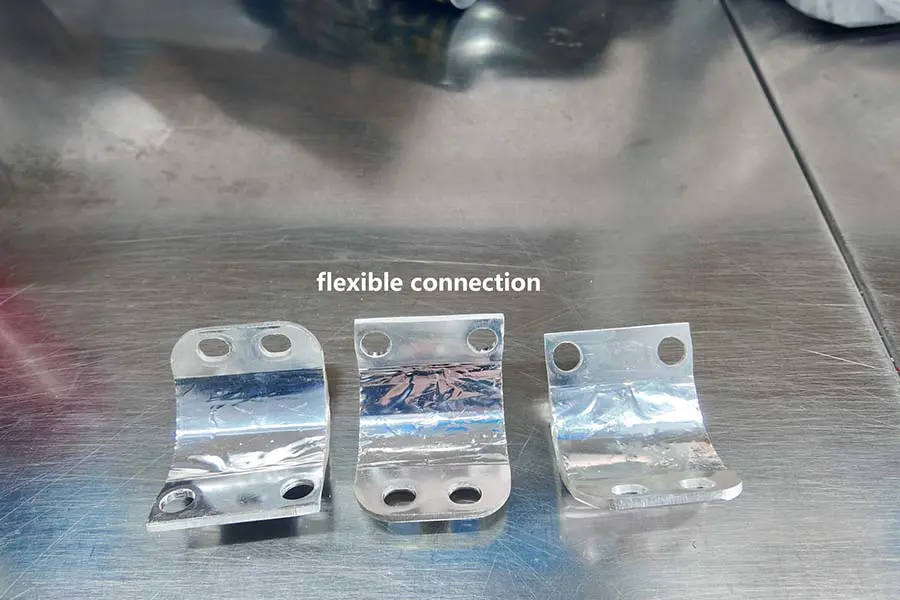

Flexible Connection

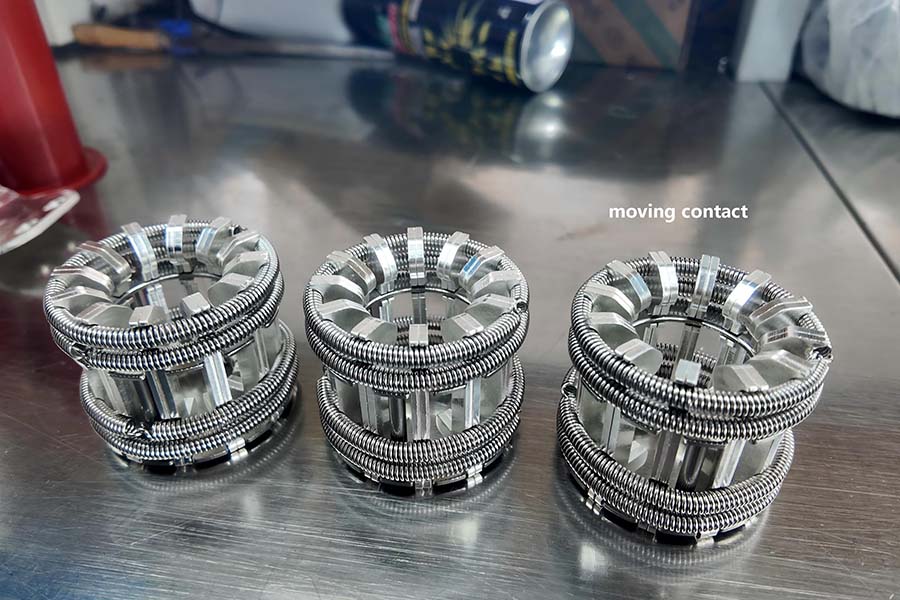

Moving Contact

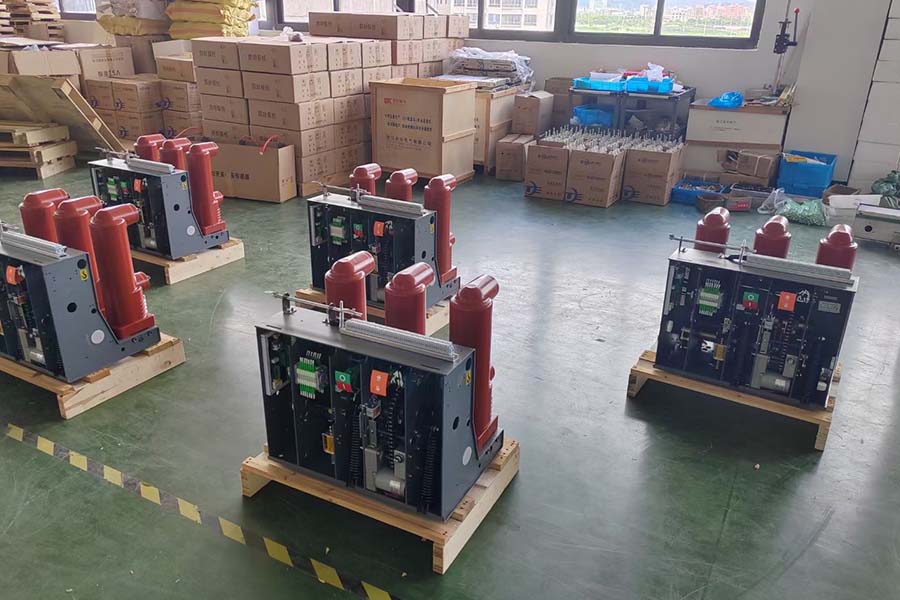

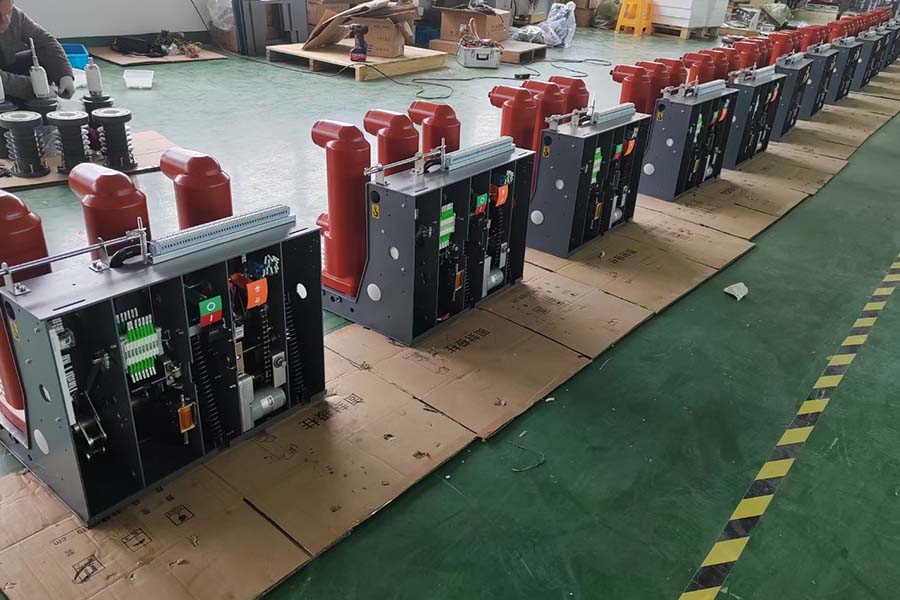

Main Product
Insulating Cylinder

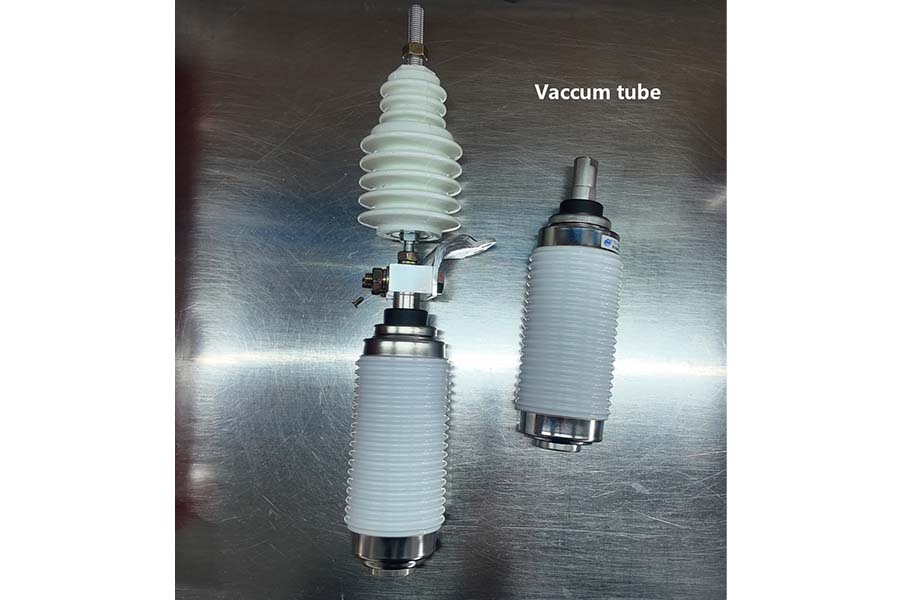

Vaccum Tube

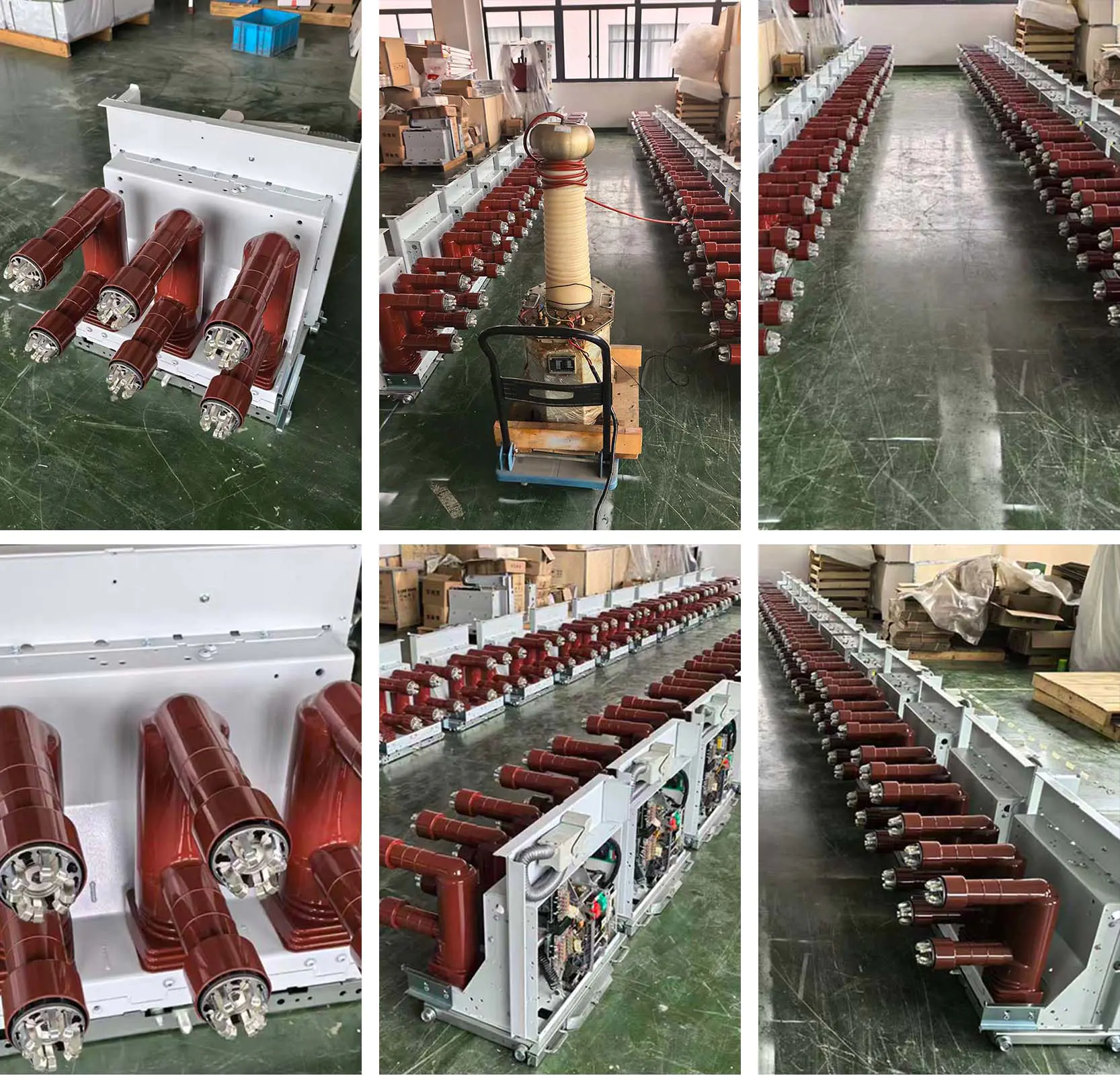

Withstand Voltage Test

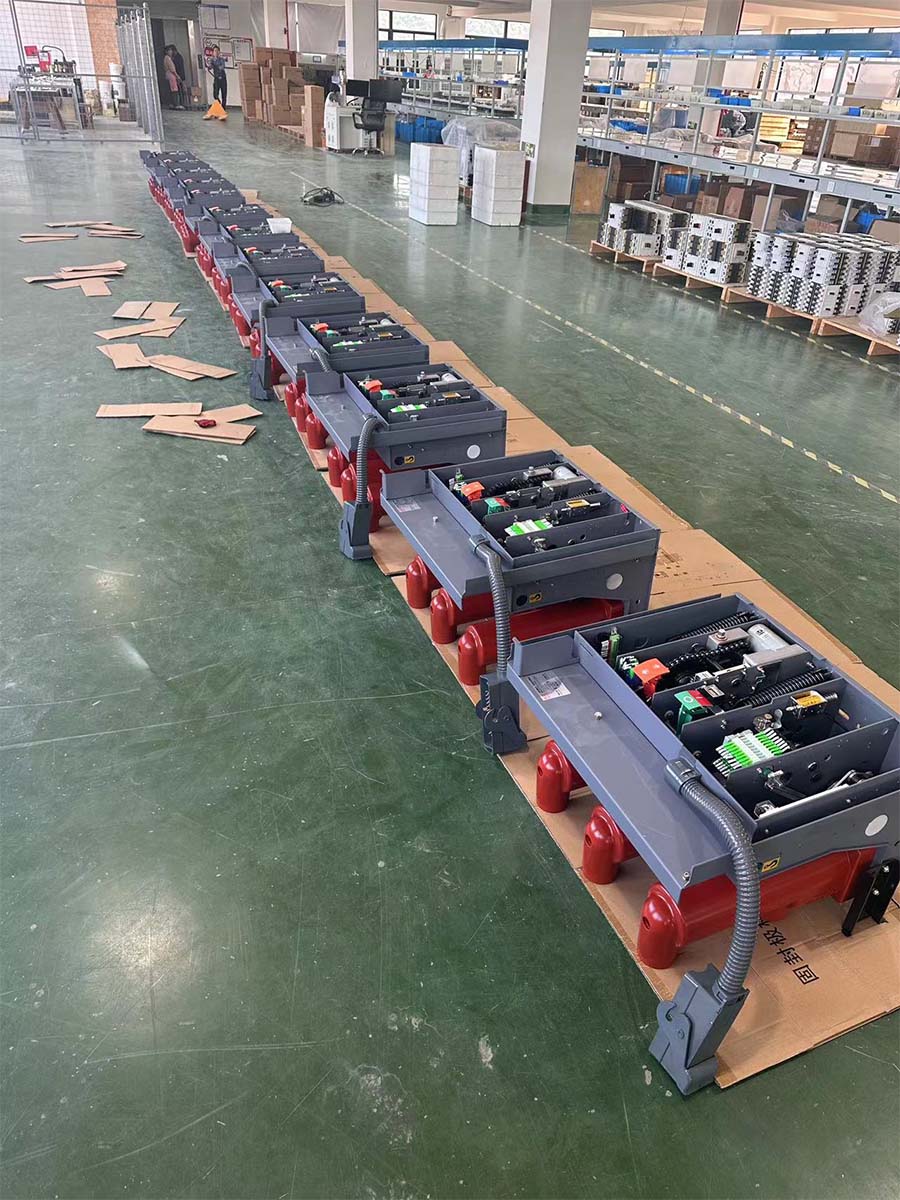

Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
Product Debugging
Test the opening and closing speed, time, synchron
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

For å sikre transportsikkerhet eksporteres våre elektriske produkter i forsterkede trekasser. Kassene gjennomgår varmebehandling og bærer ISPM-15-merket, noe som muliggjør rask fortolling. Den forhøyede bunnkonstruksjonen letter bruk av gaffeltruck, mens intern støtdempende feste sørger for at produktene kommer intakte. Alle utvendige kasser er tydelig merket og overholder internasjonale logistikkstandarder.

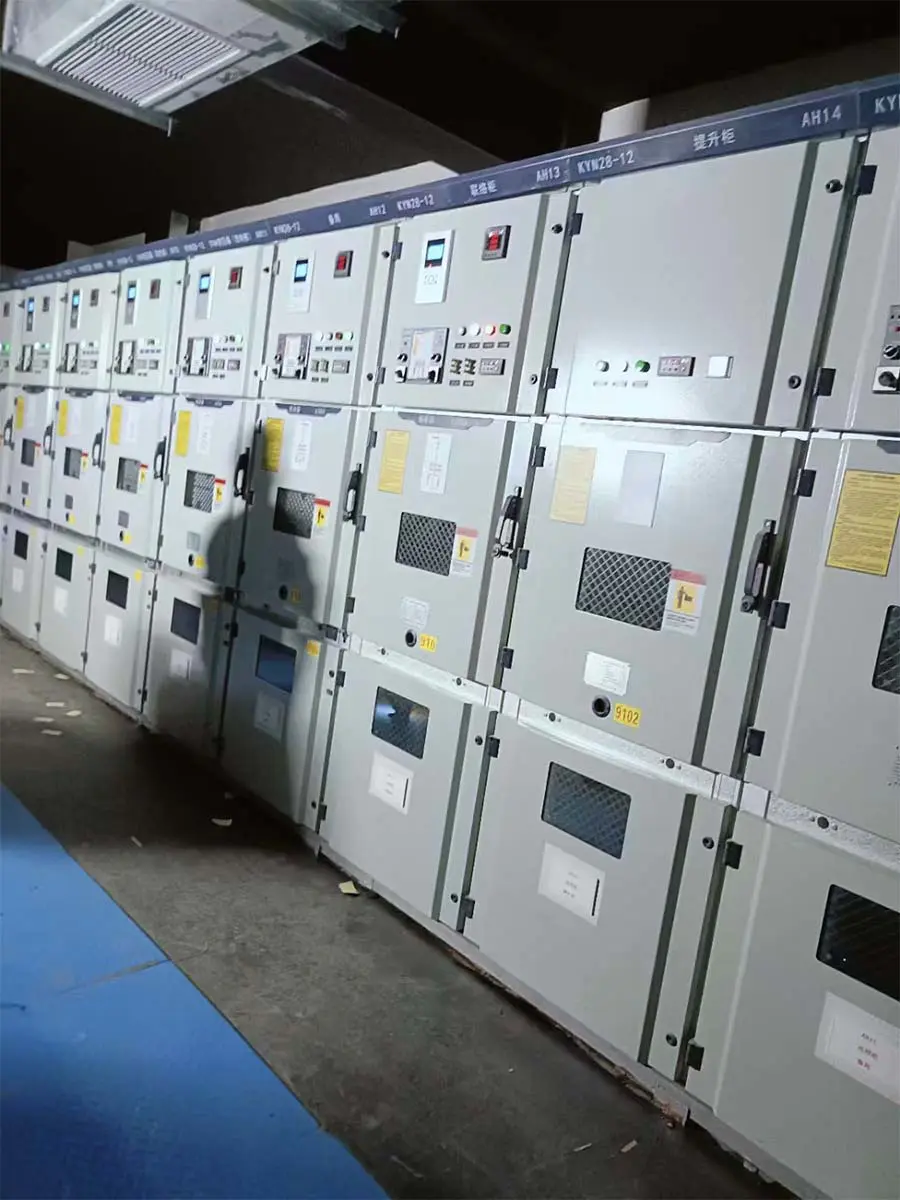

High and Low Voltage Switchgear (ACB, MCCB, VCB)

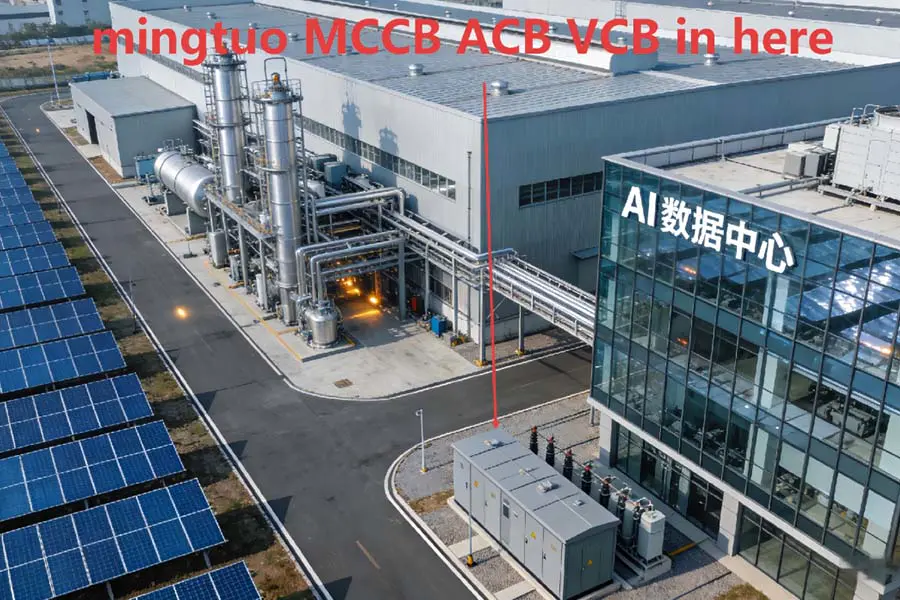

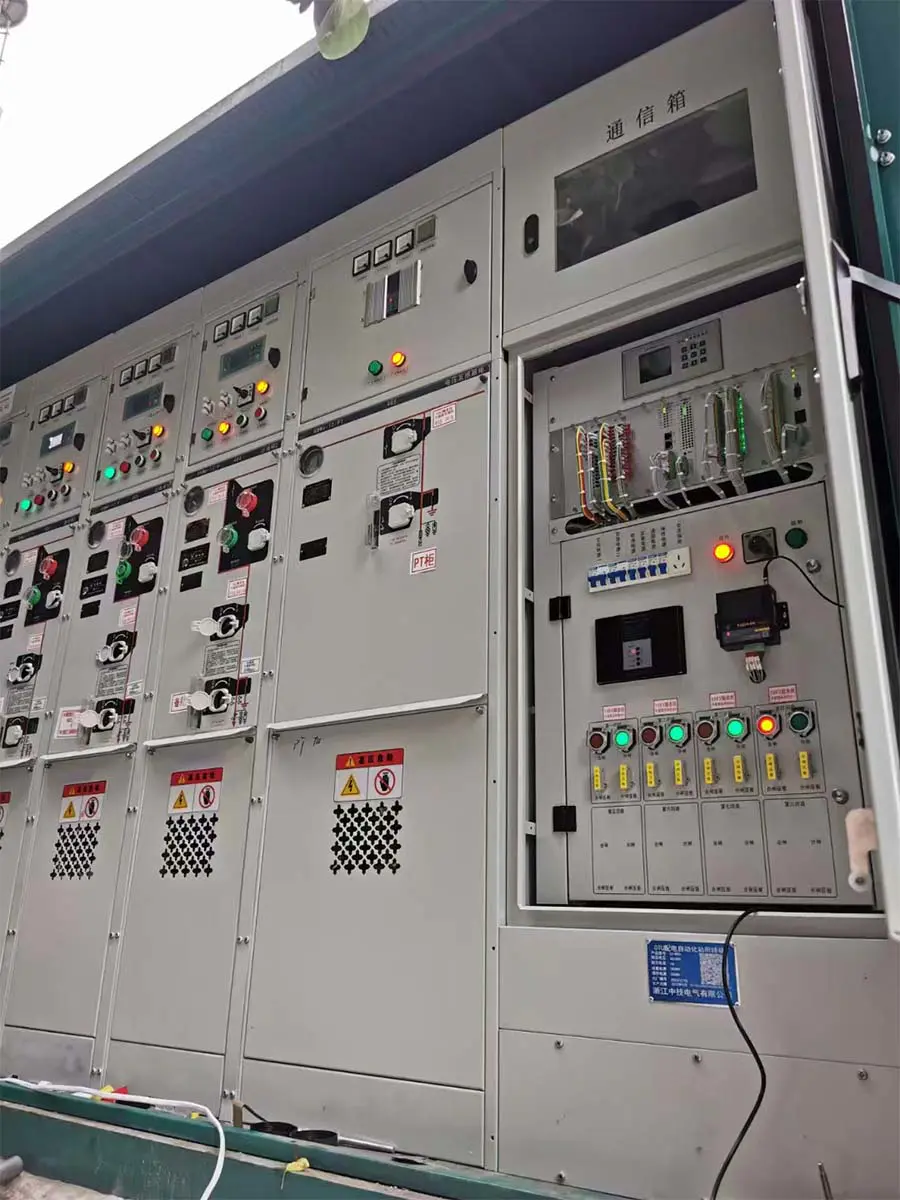

Box-Type Substation Featuring Our VCB, MCCB, and ACB

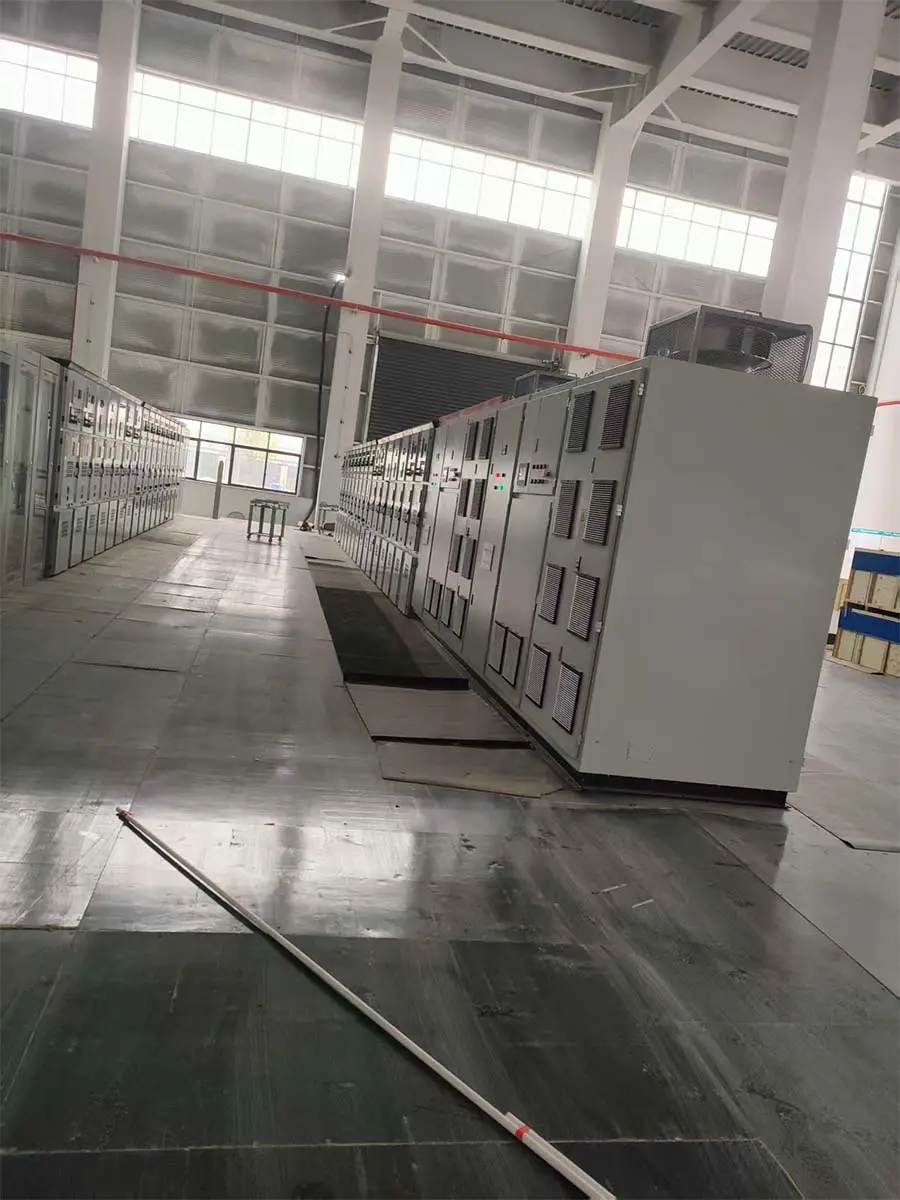

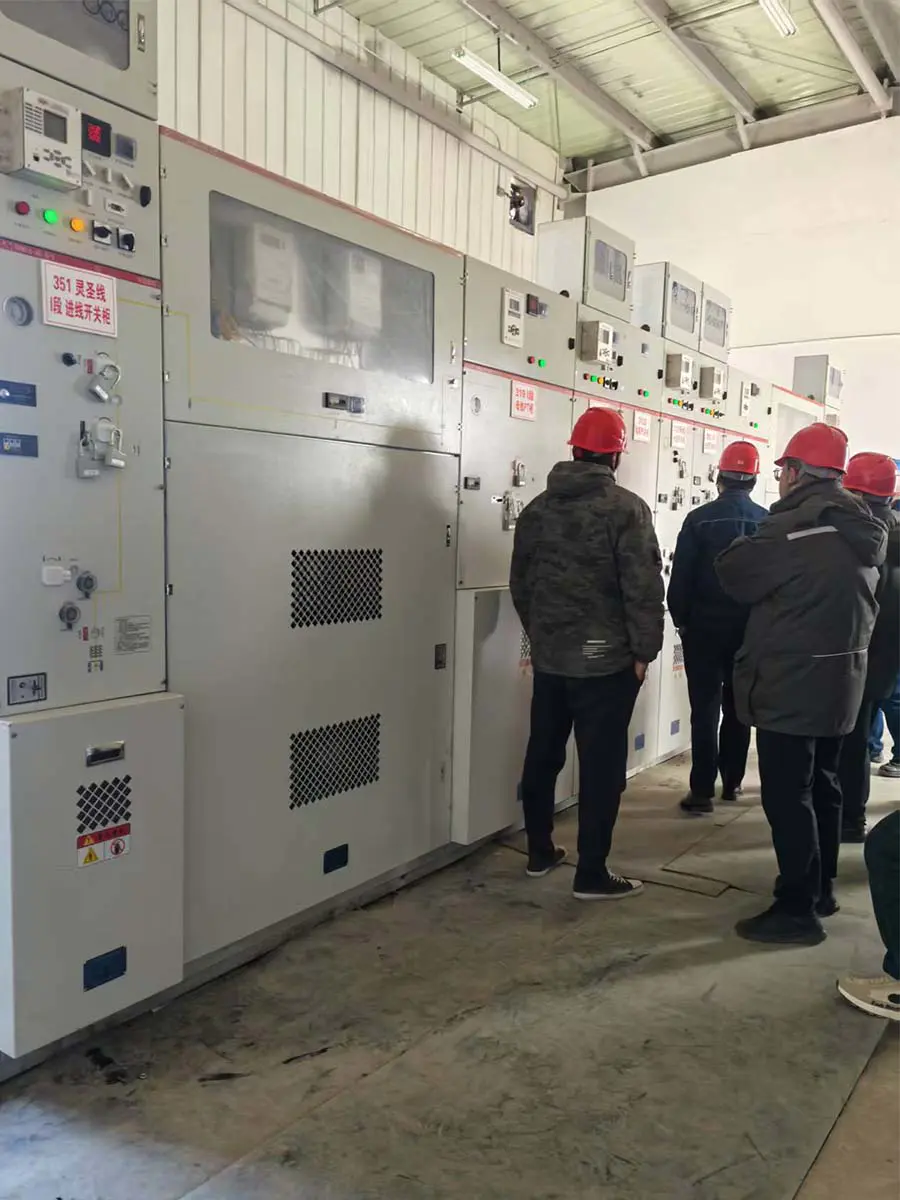

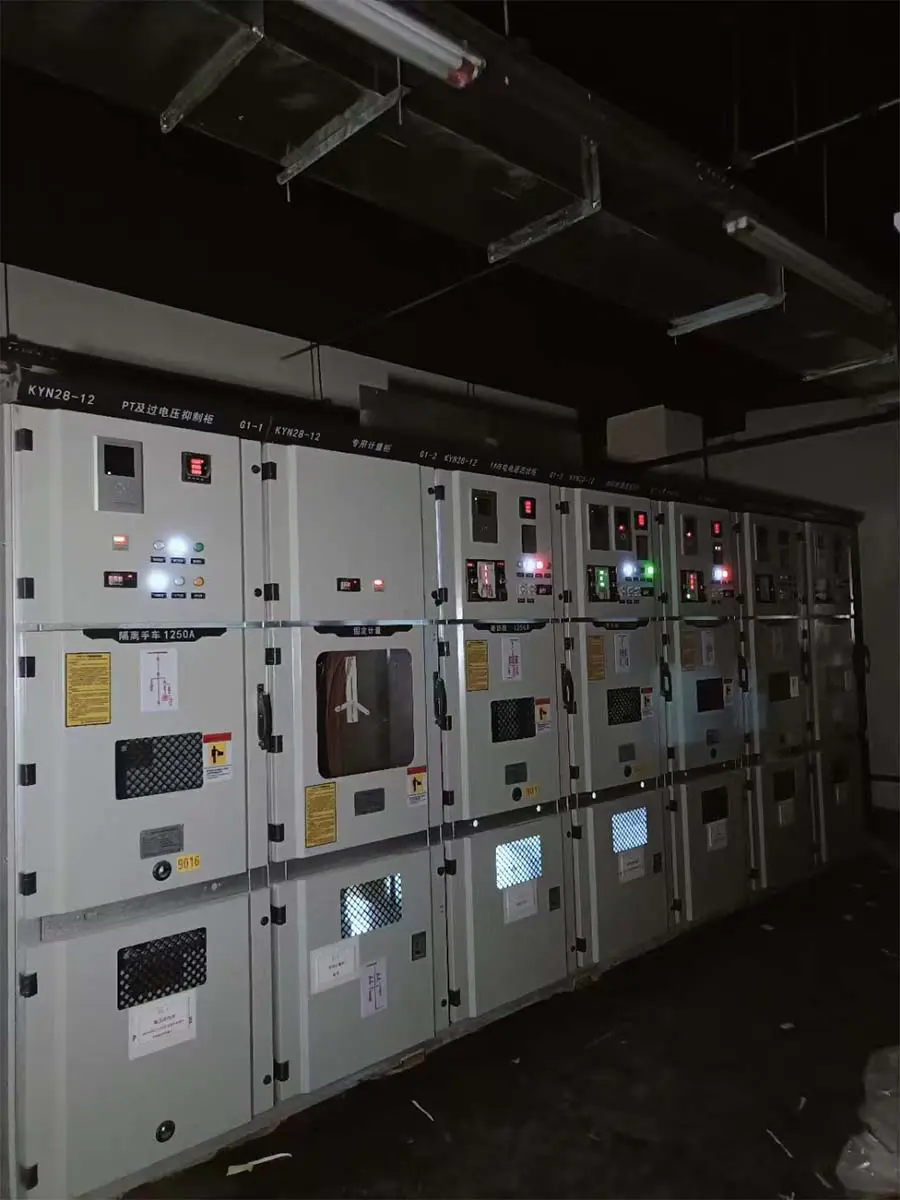

High And Low Voltage Cabinets Successfully Powered

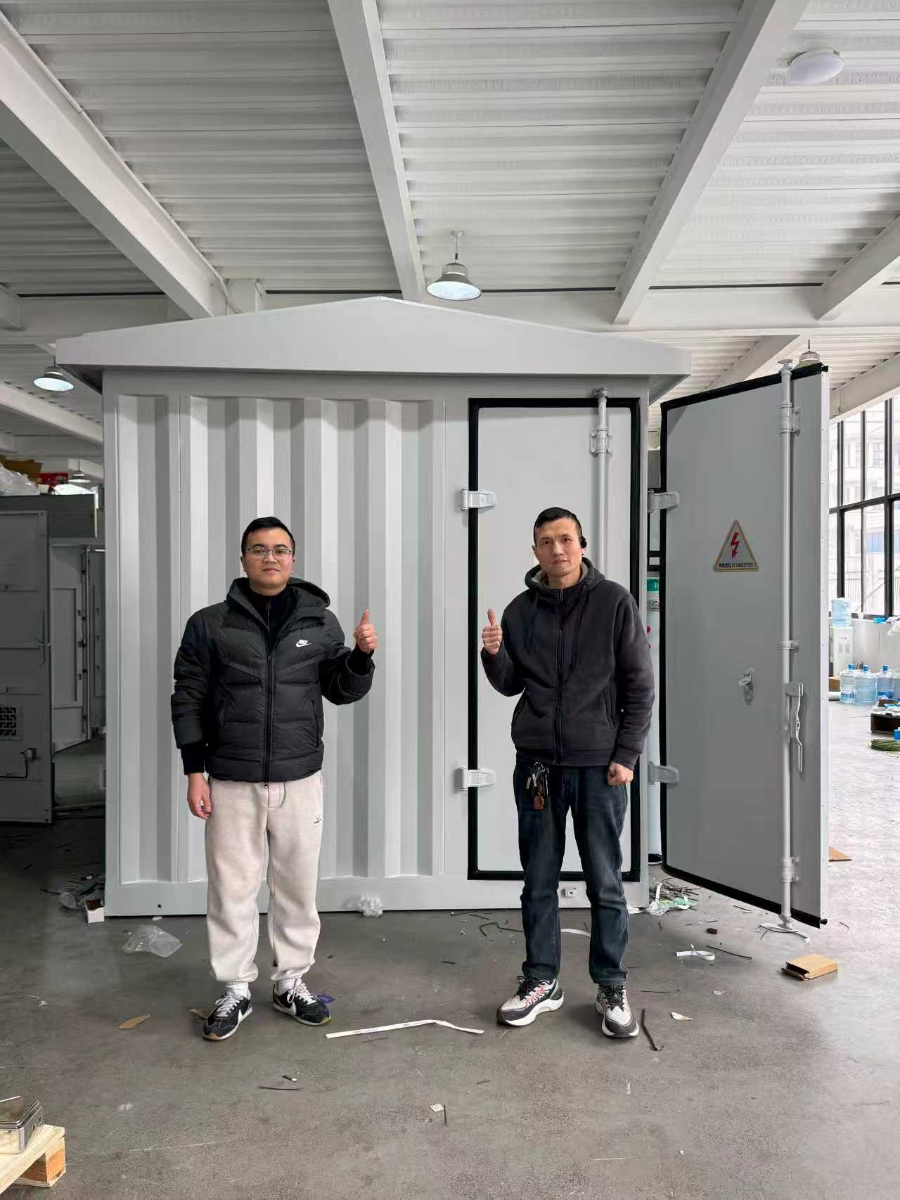

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful

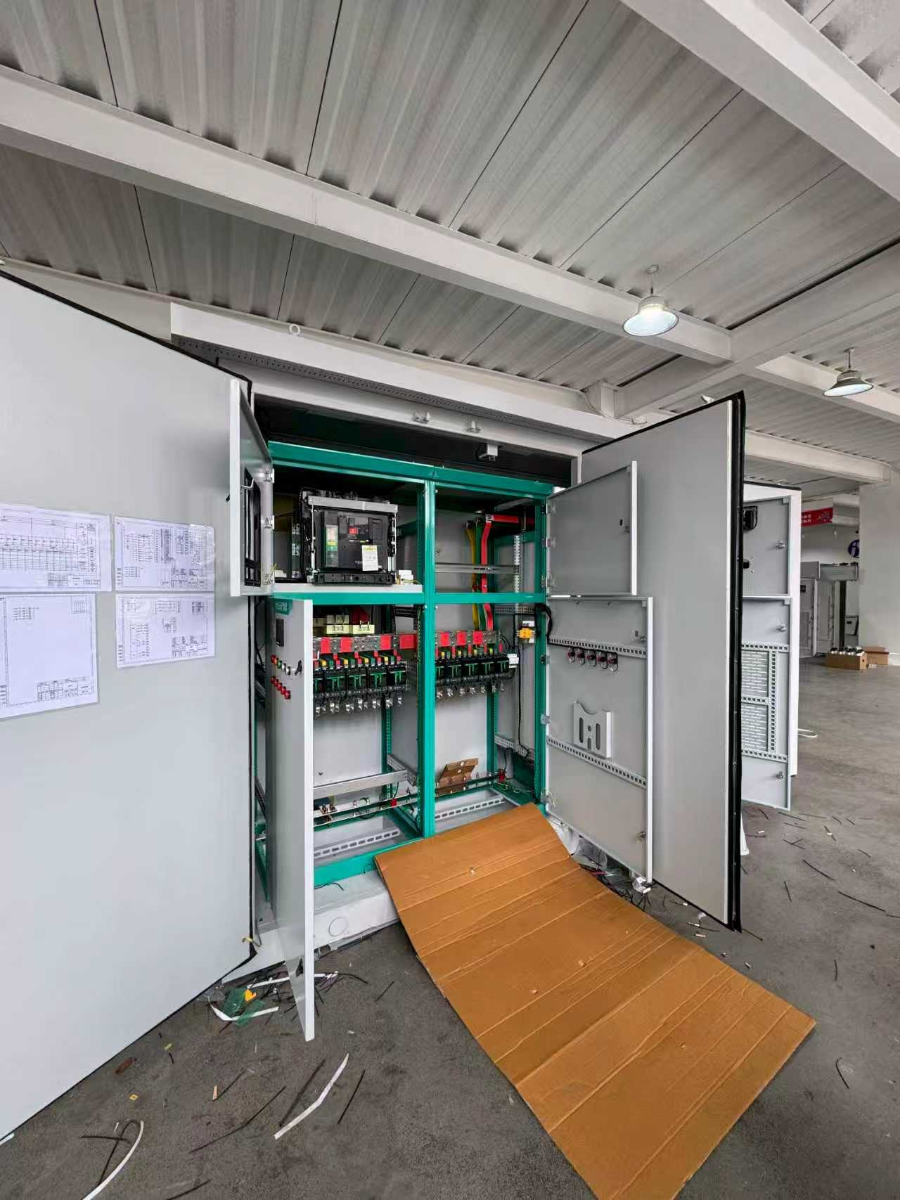

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Nei	Vare	Enheter	Telle verdi
1	Nominell spenning	-	12 24 35
2	Nominell spenning (short-term frequency tolerance 1min)	kV	42
3	Nominell spenning tolerance lightning shocks peak	-	75
4	Nominell frekvens	Hz	50
5	Merkestrøm	A	630, 1250
			630, 1250、1600、2000、2500、3150
			1250, 1600, 2000, 2500, 3150, 4000
6	Nominell kortslutningsstrøm	kA	20/25, 31,5, 40
7	Nominell spenning short tolerance	kA	20/25, 31,5, 40
8	Vurdert kort varighet	s	4
9	Merkestrøm peak tolerance	kA	50/63, 80, 100
10	Nominell kortslutningsstrøm nær	kA	50/63, 80, 100
11	Sekundærkretsens frekvensspenningstoleranse 1 min)	V	2000
12	Nominell singleback kondensatorsett åpen kretsstrøm	A	630/400 (40kA 800/400)
13	Nominell kondensatorinnstilling nærstrømmer	kA	12,5 (frekvens ikke høyere enn 1000Hz)
14	Bruddbremsetid (merkespenning)	ms	≤50
15	Matertid (merkespenning)	ms	≤100
16	Mekanisk liv	-	20000
17	Merkestrøm open circuit times (life)	Bytter	20000
18	Nominell kortslutningsstrøm åpen krets	-	50 (40kA≤30)
19	Dynamisk og statisk kontakt tillater slitasjetykkelse	mm	3
20	Den nominelle driftsspenningsmateren	-	-
21	Nominell spenning break-brake operations	V	AC110/220 DC110/220
22	Lagringsmotorens nominelle spenning	-	-
23	Lagringsmotoreffekt	W	70
24	Lagringstid	s	≤10
25	Kontaktåpningsavstand	mm	11 ± 1
26	Super-tur	-	3,5 ± 0,5
27	Avslutningstid for kontaktsprett	ms	≤240(A≤3)
28	Tre-fase punkter, lukking på ulike stadier av seksuell	-	≤2
29	Gjennomsnittlig porthastighet (kontaktavstand-6 mm)	m/s	0,9–1,2
30	Gjennomsnittlig lukkehastighet (6 mm-kontaktlukking)	m/s	0,5–0,8
31	Ledende motstand i elektriske kretser	μΩ	≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Kontaktor mater kontakttrykk	N	2000±200(2000A), 2400±200(25kA) 3100±200(31,5kA), 4250±250(40kA)
33	Den nominelle driftssekvensen	-	Poeng - 0,3s - og poeng 180-tallet - og -
