Leverandører av solcelle-PV DC MCCB

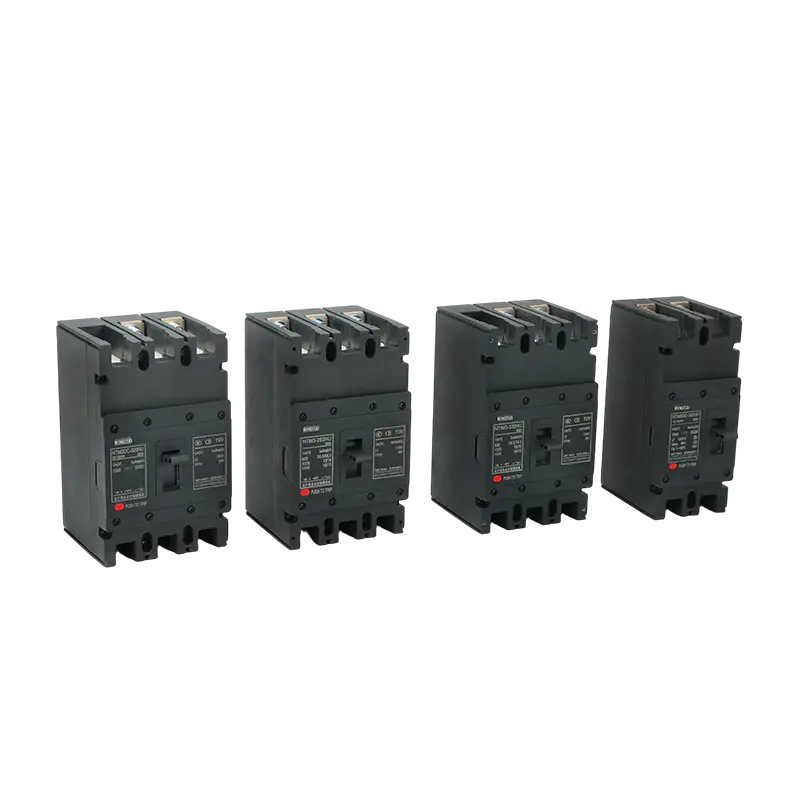

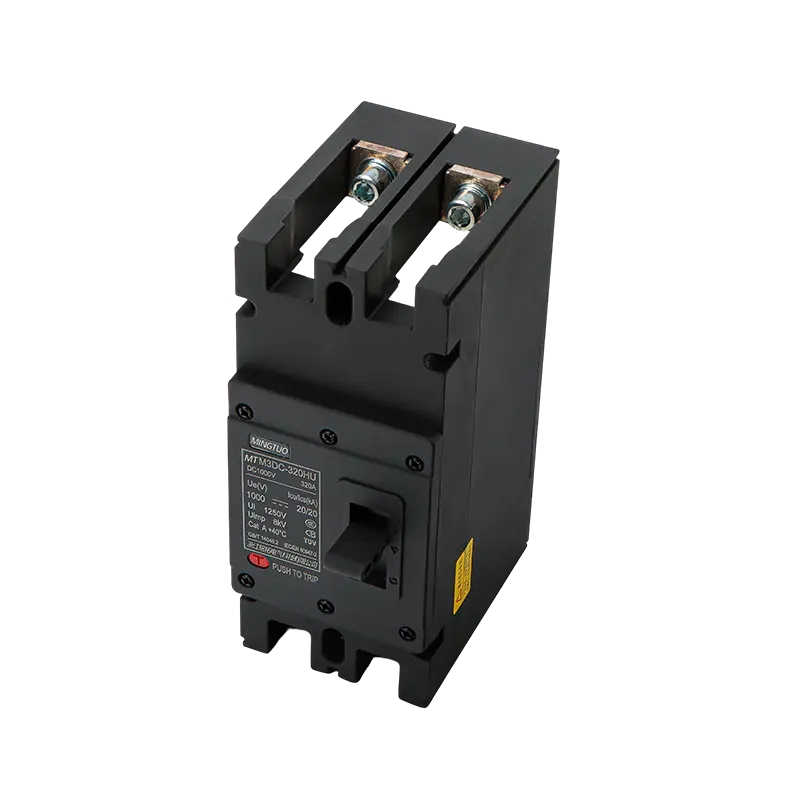

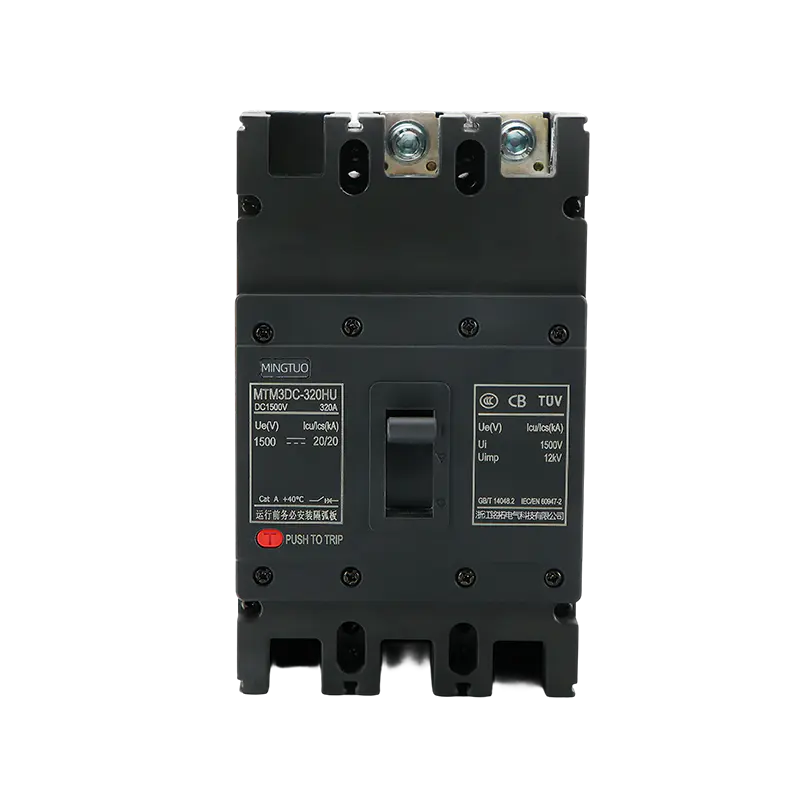

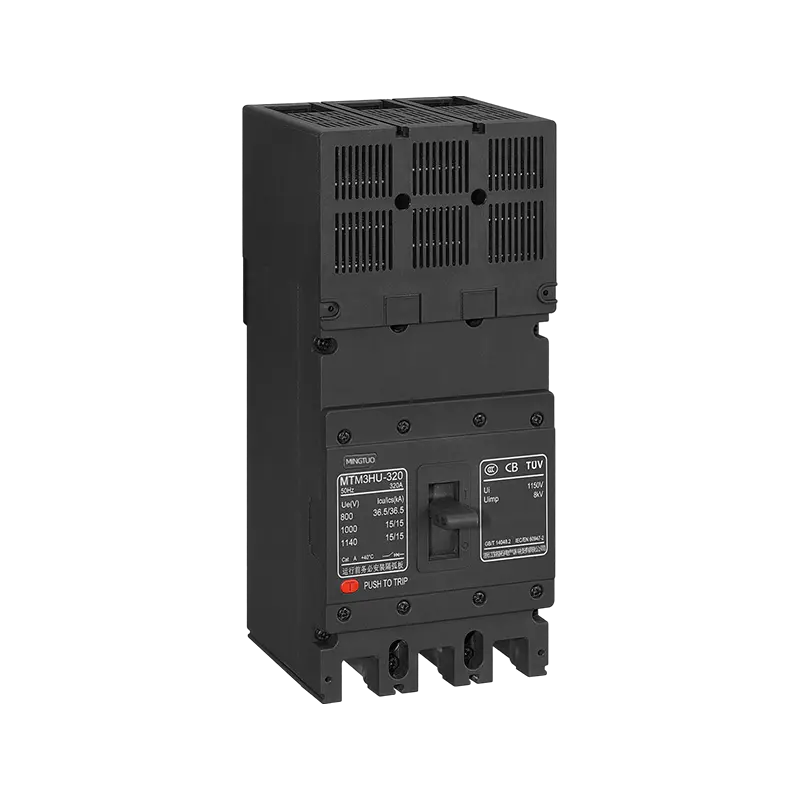

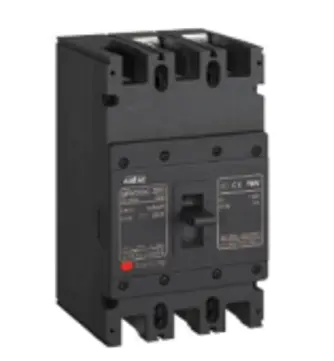

Hjem / Produkter / Strømbrytere med støpt hus / MTM3-serien MCCB / PV DC MCCB 1000V 630A solenergibryter for panelbeskyttelse
Denne kretsbryteren gir pålitelig overbelastnings-, kortslutnings- og lysbuefeilbeskyttelse for den fotovoltaiske DC-siden gjennom arbeidsflyten med "deteksjon av feil → rask utløsning → magnetisk slukking av lysbuer", samtidig som den støtter sikker isolasjon og statusovervåking for å sikre sikker og stabil drift av systemet.
I samsvar med strenge internasjonale sikkerhetsstandarder gjennomgår bryterne våre strenge tester for å sikre urokkelig ytelse gjennom hele systemets 25-årige levetid.
| 1. Overlegen DC-ytelse | Høy brytekapasitet opp til 25kA ved 1000–1500V DC Lynrask 0,5 ms feildeteksjon og avbrudd Pålitelig undertrykking av likestrømsbuer for å beskytte utstyr og personell |
| 2. Eksepsjonell holdbarhet | IP65-klassifisert UV-bestandig hus Saltspray-korrosjonsbestandig, testet i 1000 timer Minimum 20 000 mekaniske driftssykluser Fungerer pålitelig under ekstreme miljøforhold |
| 3. Intelligente funksjoner | Integrert feilovervåking og fjernbetjening Tydelige statusindikatorer for systemovervåking i sanntid Temperaturkompensasjonsteknologi for forbedret beskyttelse |
| 4. Sertifisert kvalitetssikring | TÜV Rheinland-sertifisert, UL 489B-kompatibel IEC 60947-2 standard samsvar 100 % fabrikktestet før frakt for jevn ytelse |
| 5. Enkel installasjon og vedlikehold | 35 % mer kompakt enn konvensjonelle likestrømsbrytere Verktøyfri tilbehørsinstallasjon og frontvendte tilkoblingsklemmer Allsidig for DIN-skinne eller panelmontering |
| 6. Kostnadseffektivitet | Lengre levetid enn standardløsninger Reduserte vedlikeholdskrav Fabrikkdirekte priser med 3 års garanti og global støtte |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
For å sikre transportsikkerhet eksporteres våre elektriske produkter i forsterkede trekasser. Kassene gjennomgår varmebehandling og bærer ISPM-15-merket, noe som muliggjør rask fortolling. Den forhøyede bunnkonstruksjonen letter bruk av gaffeltruck, mens intern støtdempende feste sørger for at produktene kommer intakte. Alle utvendige kasser er tydelig merket og overholder internasjonale logistikkstandarder.
-

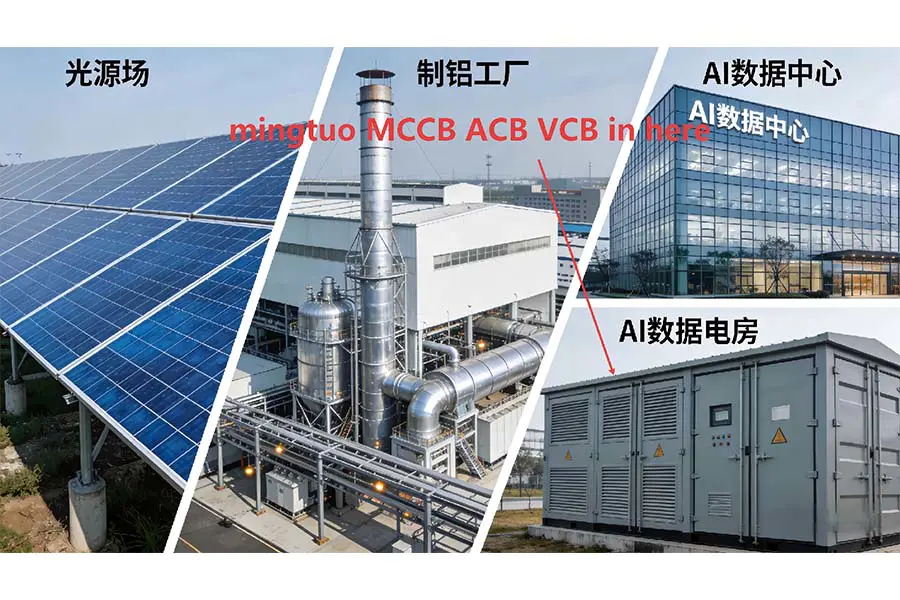

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| EKSTERIØR |  |  | |||||
| Skallramme | Modell SRM3DC-320 | SRM3DC-400 | |||||
| Antall stolper | 2 | tre | 2 | tre | |||
| Nominell arbeidsspenning Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 |
| Nominell isolasjonsspenning Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| Nominell slagmotstandsspenning Uimp(kV) | åtte | 12 | 12 | ||||
| Merkestrøm In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 225, 250, 315, 350, 400 | |||||
| Nominell grensekortslutningsbrytekapasitet Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (2-polet ring) 20[3-polet streng) |
| en | en | / | 70 | 40 | 20 | 20[2-polestring) 25 (3-polet streng) | |
| Ics(kA) tilkoblingsmodus for drift av kortslutningsbrytekapasitet | Ics=100% Icu | ||||||
| Opp og ned, ned og opp (2P, 320/3P) Gå inn og ut, gå opp og ut (3P) | |||||||
| Brukskategori | A | ||||||
| Har den isolasjonsfunksjon? | Være
| ||||||
| Driftsomgivelsestemperatur | -35℃~70℃ | ||||||
| Mekanisk levetid (tider) | 20000 | ti tusen | |||||
| Elektrisk levetid (tider) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| Oppfyll et kriterium | IEC/EN 60947-2, GB/T 14048.2 | ||||||

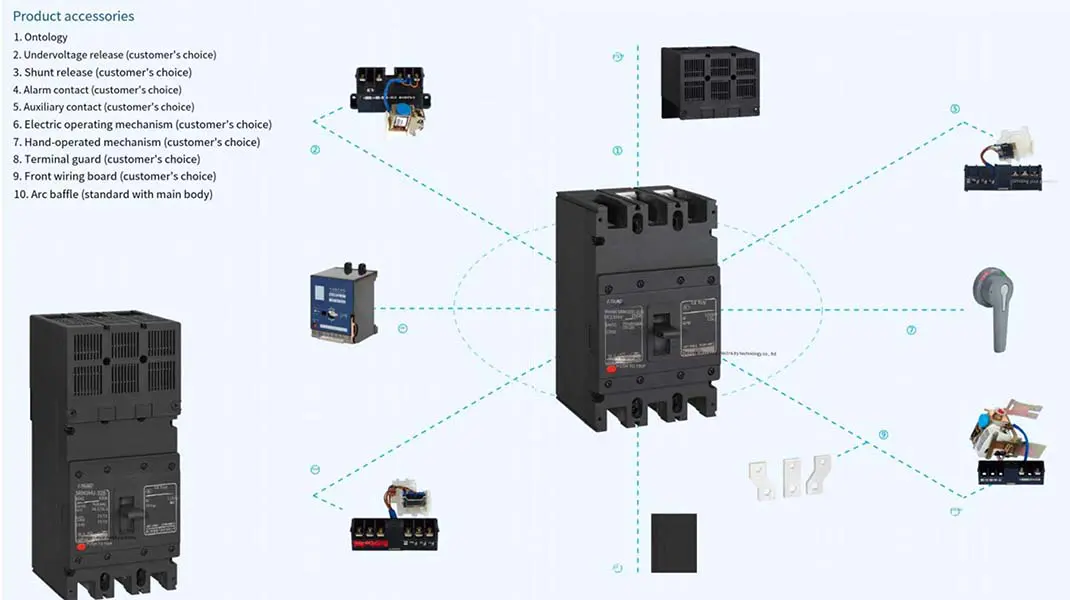

| Vedlegg | Separat magnetisering, hjelpeapparat, alarm, manuell drift og elektrisk drift | ||||||
| Autentisering | CCC, CE, TUV | ||||||
| mål (lengde × bredde × høyde) (mm) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165 (3P) | |||||
| Merknader | 320 skallramme er delt inn i H: høybrytende, R: strømbegrensende type | ||||||
| EKSTERIØR |  |  | ||||||
| Skallramme | SRM3HU-320 | SRM3HU-400 | ||||||
| Antall stolper | tre | tre | ||||||
| Nominell arbeidsspenning Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Nominell isolasjonsspenning Ui(V) | AC1150 | |||||||
| Nominell slagmotstandsspenning Uimp(kV) | åtte | 12 | ||||||
| Merkestrøm In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 250, 280, 315, 320, 350, fire hundre | ||||||
| Nominell grensekortslutningsbrytekapasitet Icu(kA) | åttey-five | 50 | 36.5 | 10 | åttey-five | 50 | 36.5 | 10 |
| en | ! | en | en | 100 | 60 | 50 | 15 | |
| Ics(kA) tilkoblingsmodus for drift av kortslutningsbrytekapasitet | Ics=100% Icu | |||||||
| Brukskategori | A | |||||||
| Har den isolasjonsfunksjon? | Være | |||||||
| Driftsomgivelsestemperatur | -35℃~70℃ | |||||||
| Mekanisk levetid (tider) | 20000 | ti tusen | ||||||
| Elektrisk levetid (tider) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| Oppfyll et kriterium | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Vedlegg | Separat magnetisering, hjelpeapparat, alarm, manuell drift og elektrisk drift | |||||||
| Autentisering | CCC, CE, TUV | |||||||
| mål (lengde × bredde × høyde) (mm) | 180×107×126 (3P) | 250×182×165 (3P) | ||||||
| Merknader | 320 skallramme er delt inn i H: høybrytende, R: strømbegrensende type | |||||||
| EKSTERIØR |  | | ||||||
| Skallramme | SRM3HU-630 | SRM3HU-800 | ||||||
| Antall stolper | tre | tre | ||||||
| Nominell arbeidsspenning Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Nominell isolasjonsspenning Ui(V) | AC1150 | |||||||
| Nominell slagmotstandsspenning Uimp(kV) | 12 | 12 | ||||||
| Merkestrøm In(A) | 500 630 | 700, åtte hundre | ||||||
| Nominell grensekortslutningsbrytekapasitet Icu(kA) | åttey-five | 50 | 36.5 | 10 | åttey-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| Ics(kA) tilkoblingsmodus for drift av kortslutningsbrytekapasitet | Ics=100% Icu | |||||||
| Brukskategori | A | |||||||
| Har den isolasjonsfunksjon? | Være | |||||||
| Driftsomgivelsestemperatur | -35℃~70℃ | |||||||
| Mekanisk levetid (tider) | 5000 | ti tusen | ||||||
| Elektrisk levetid (tider) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| Oppfyll et kriterium | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Vedlegg | Separat magnetisering, hjelpeapparat, alarm, manuell drift og elektrisk drift | |||||||
| Autentisering | CCC, CE, TUV | |||||||
| mål (lengde × bredde × høyde) (mm) | 250×182×165 (3P) | 250×182×165 (3P) | ||||||
| EKSTERIØR |  |  | ||||||

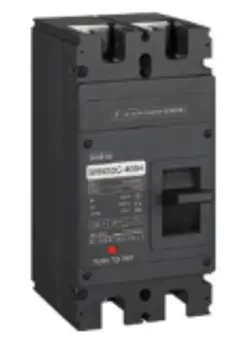

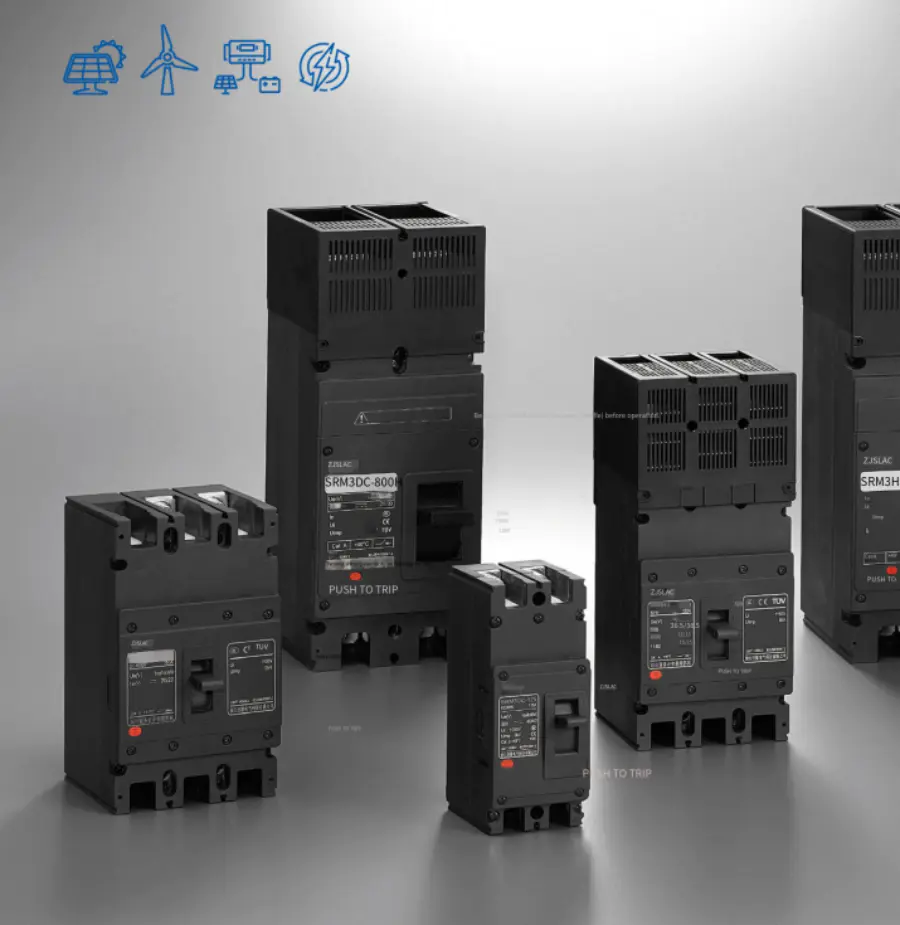

| Skallramme | Modell SRM3DC-320 | SRM3DC-800 | ||||||
| Antall stolper | 2-tre | 2-tre | ||||||
| Nominell arbeidsspenning Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| Nominell isolasjonsspenning Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| Nominell slagmotstandsspenning Uimp(kV) | åtte | 12 | 12 | |||||
| Merkestrøm In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 350 | 225, 250, 315, 350, fire hundre | ||||||
| Nominell grensekortslutningsbrytekapasitet Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (2-polet streng) 20 (3-polet streng) | |
| en | en | / | 70 | 40 | 20 | 20 (2-polet streng) 25 (3-polet streng) | ||
| Ics(kA) tilkoblingsmodus for drift av kortslutningsbrytekapasitet | Ics=100% Icu | |||||||
| Brukskategori | A | |||||||
| Har den isolasjonsfunksjon? | Være | |||||||
| Driftsomgivelsestemperatur | -35℃~70℃ | |||||||
| Mekanisk levetid (tider) | 20000 | ti tusen | ||||||
| Elektrisk levetid (tider) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| Oppfyll et kriterium | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Vedlegg | Separat magnetisering, hjelpeapparat, alarm, manuell drift og elektrisk drift | |||||||
| Autentisering | CCC, CE, TUV | |||||||
| mål (lengde × bredde × høyde) (mm) | 180×76×126(2P) 180×107×126(3P) | 250×124×165(2P) 250×182×165(3P) | ||||||
