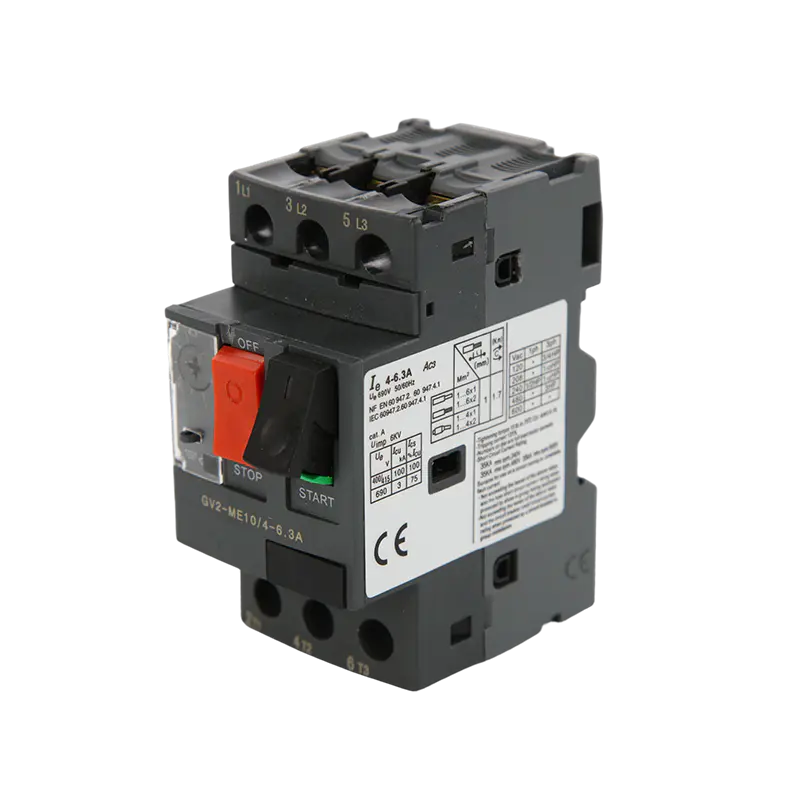

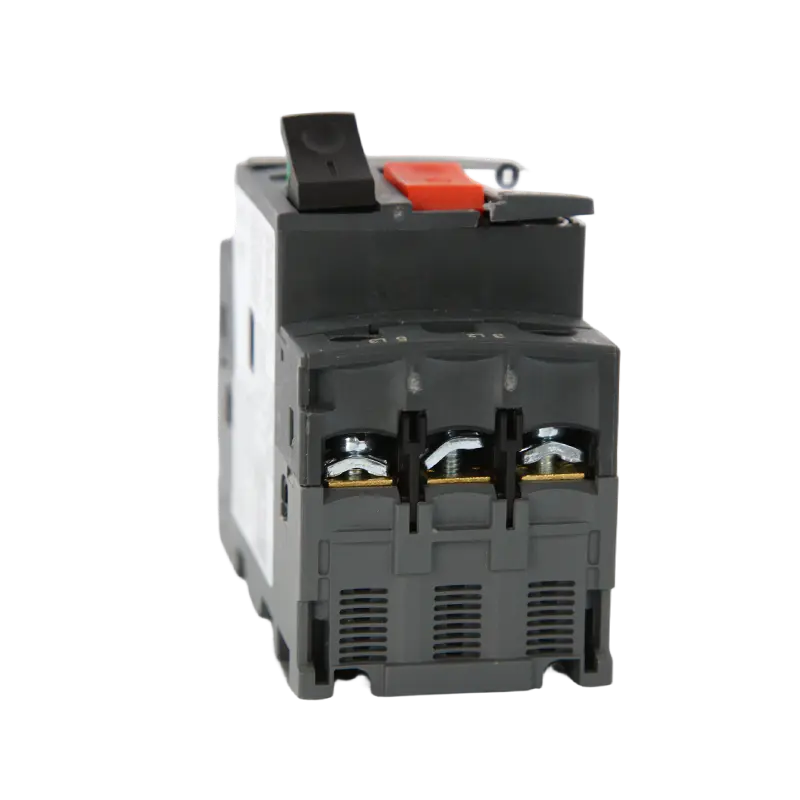

Name: MT-GV2 motorbeskyttelseskombinasjon: MCCB og termisk overbelastningsrelé for 0,1–32A motorer
Rating: 5 (99 reviews)

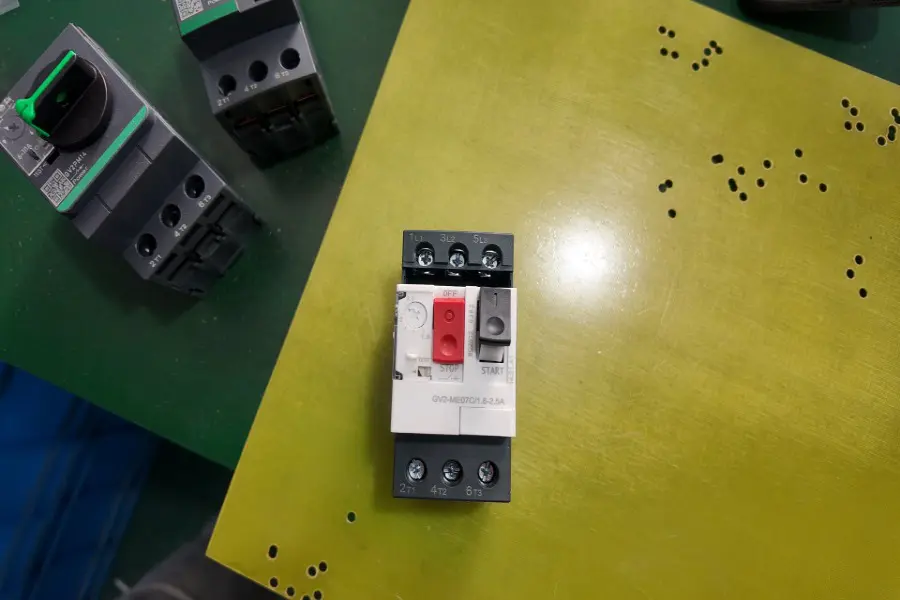

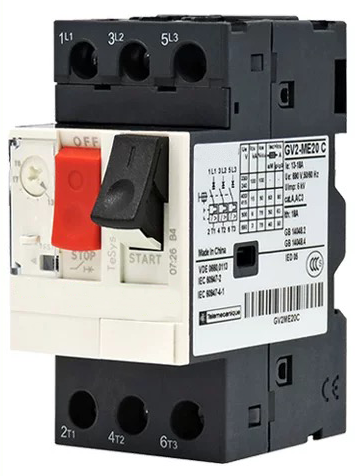

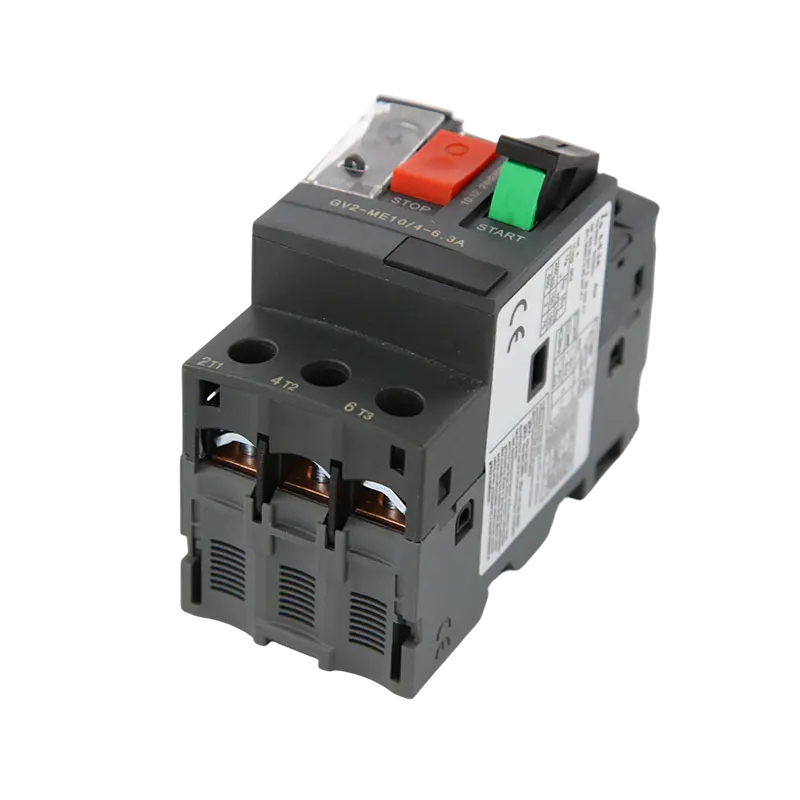

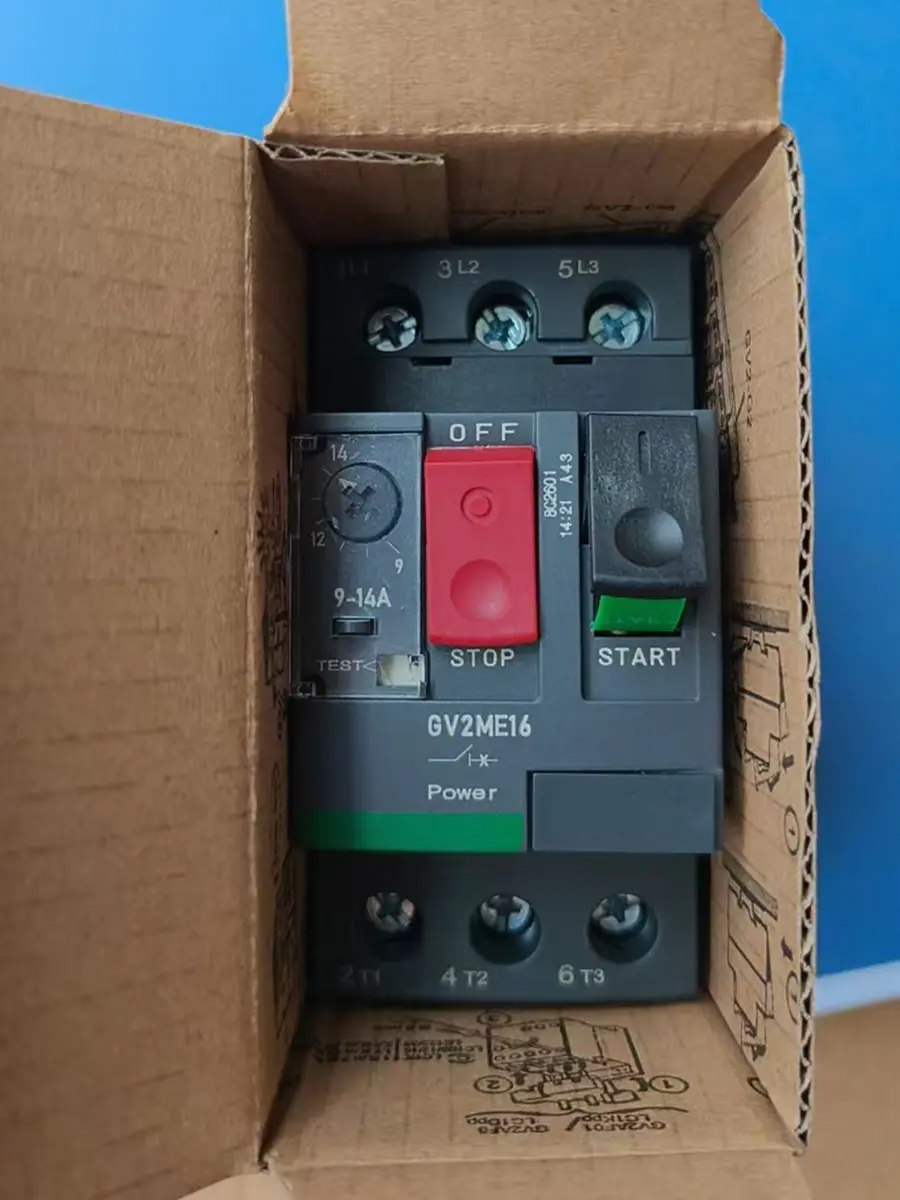

MT-GV2 motorbeskyttelseskombinasjon: MCCB og termisk overbelastningsrelé for 0,1–32A motorer

Beskrivelse:

MT-GV2 Motor Protection Combo integrerer en høyytelses støpt kretsbryter (MCCB) med GV2-seriens motorbeskytter, og danner en omfattende beskyttelsesløsning for lavspente motorkretser. Denne kombinasjonen sikrer motorer mot kortslutning, overbelastning og fasetap samtidig som den sikrer jevn drift i industrielle miljøer.

Konstruert av slitesterke herdematerialer og designet for kompakt installasjon, er dette systemet ideelt for motorkontrollsentre, maskinpaneler og industrielle automasjonsoppsett. Den tilbyr presis beskyttelse for motorer fra 0,1A til 32A, med enkel installasjon og intuitiv betjening for vedlikeholdspersonell.

Søknader:

MT-GV2-kombinasjonen er bredt distribuert på tvers av industrielle og kommersielle sektorer for å sikre kontinuerlig, pålitelig motordrift. Typiske brukstilfeller inkluderer:

Pumper, kompressorer og vifter

Transportører og materialhåndteringsutstyr

Maskinverktøy og prosesseringslinjer

Landbruks- og matforedlingsmaskiner

Motordrevne systemer for fornybar energi

GV3 Auxiliary Side Loading

Arbeidsprinsipp:

Motorstrømbryter har overbelastnings- og kortslutningsbeskyttelsesfunksjon. Overbelastning oppnås ved å varme opp og bøye bimetalllisten, utløse topputløsermekanismen og realisere linjebeskyttelse. Sammenlignet med termisk magnetisk støpte strømbrytere, har den høyere nøyaktighet, mindre strøm og mer nøyaktig beskyttelse. Praktisk motorvern. Kortslutningsbeskyttelse oppnås ved å generere en Lorentz magnetisk kraft gjennom en spole, og jernkjernen drives av den magnetiske kraften for å utløse en utløsemekanisme, som åpner effektbryteren, kobler fra kretsen og beskytter motoren. Den brukes vanligvis for høystrømsbeskyttelse under oppstart av motor.

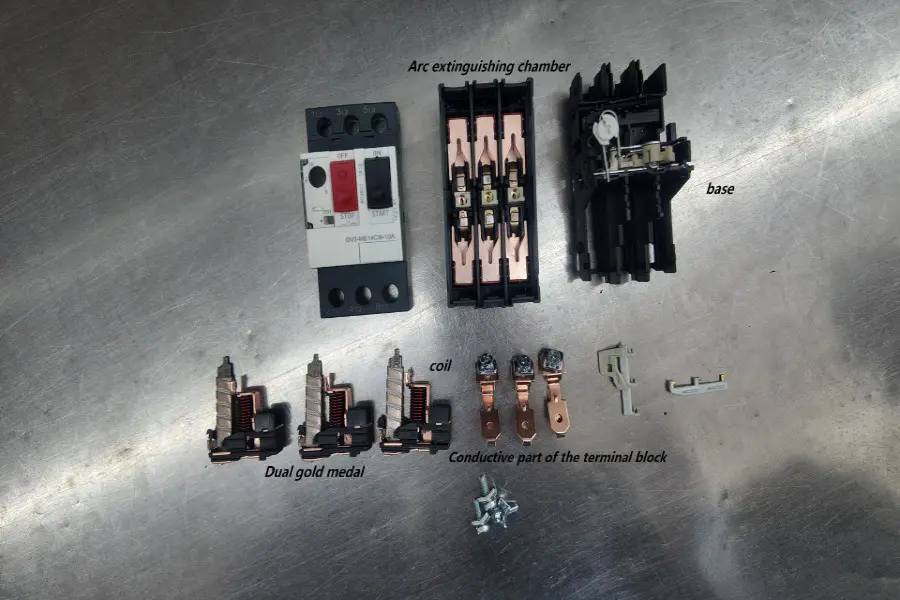

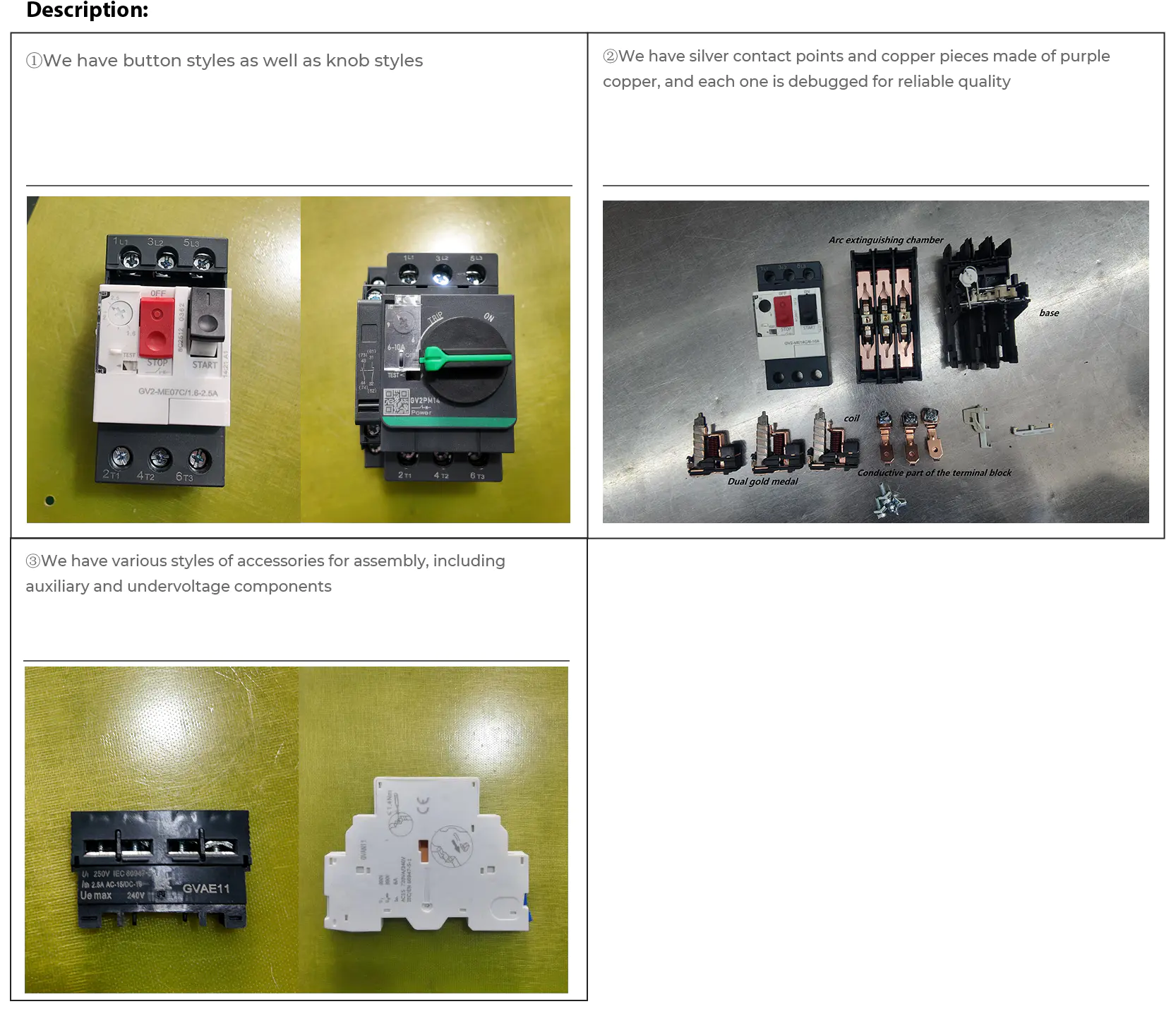

Produkttilbehør

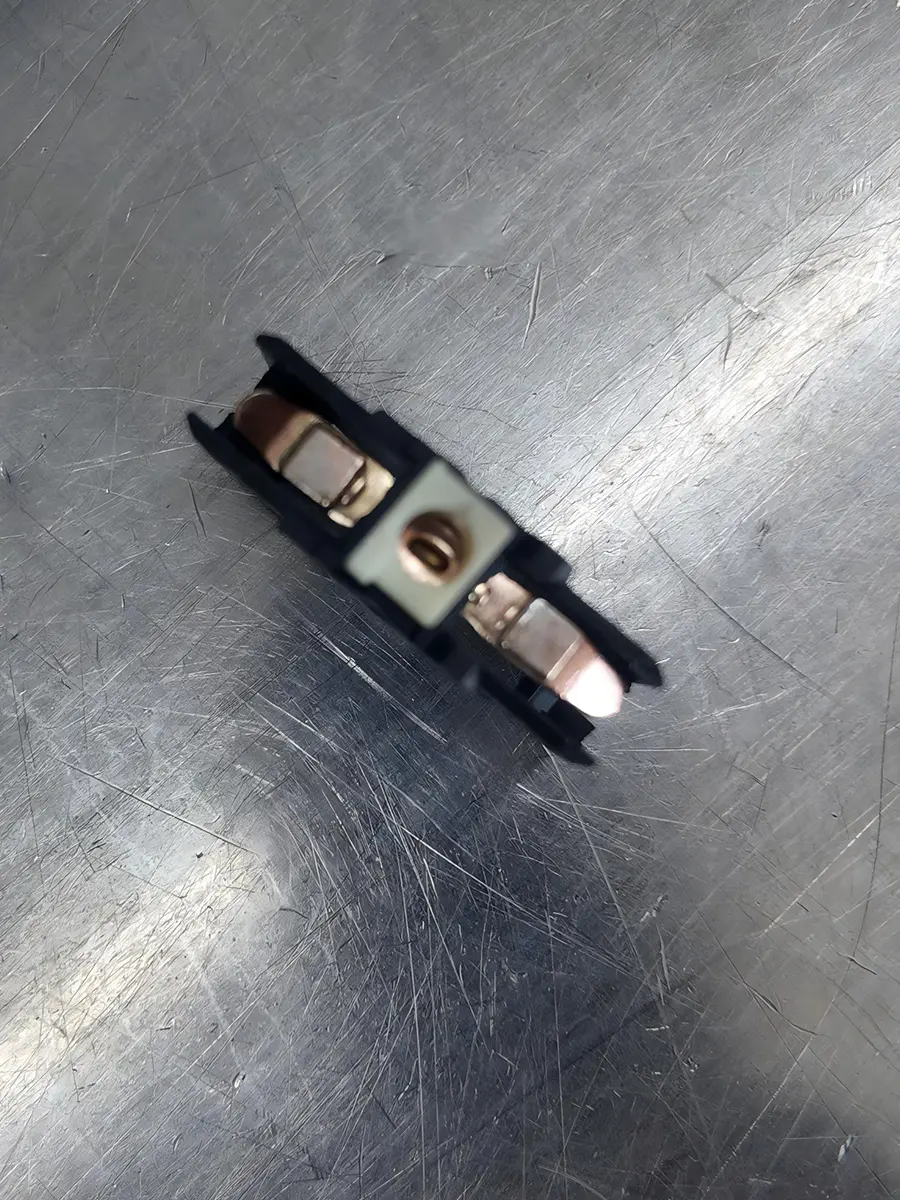

Movingcontact

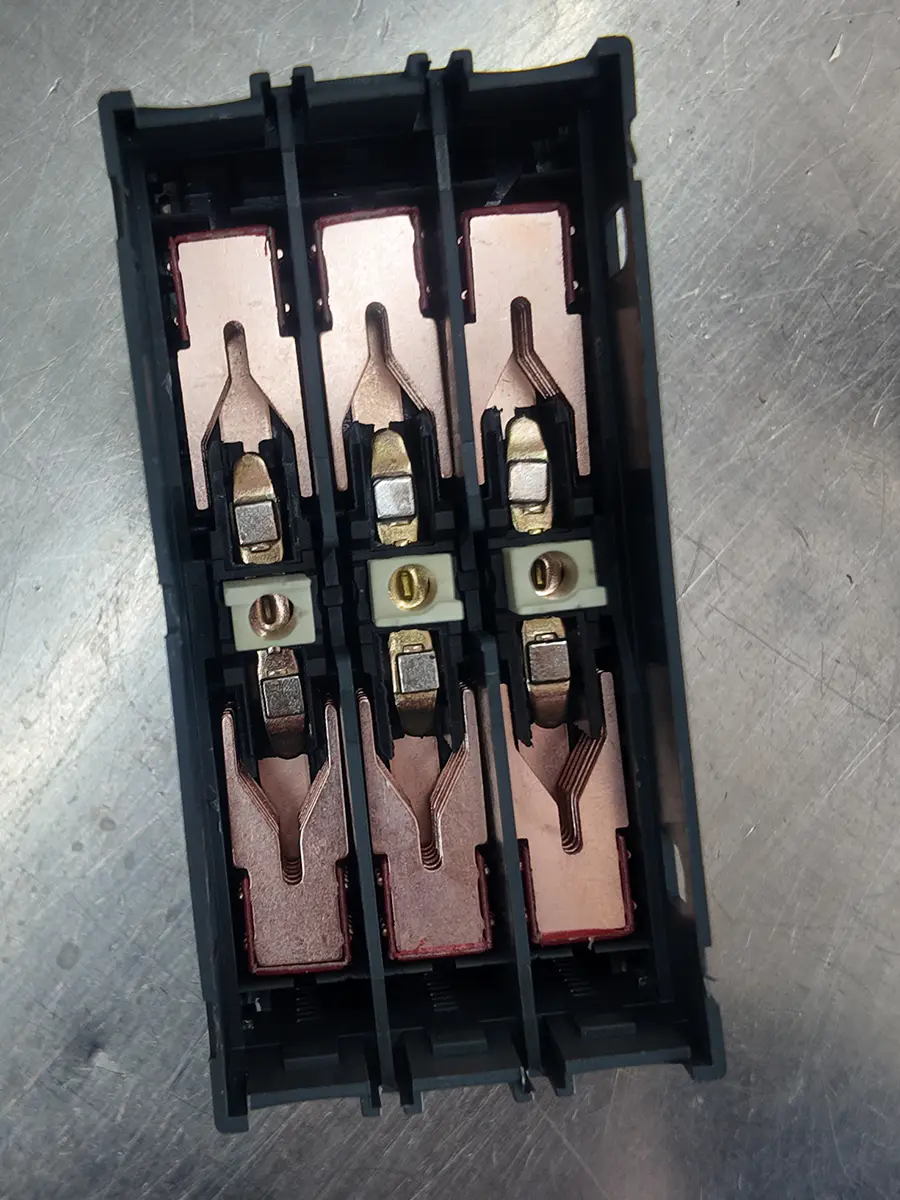

arcextinguishingchamber

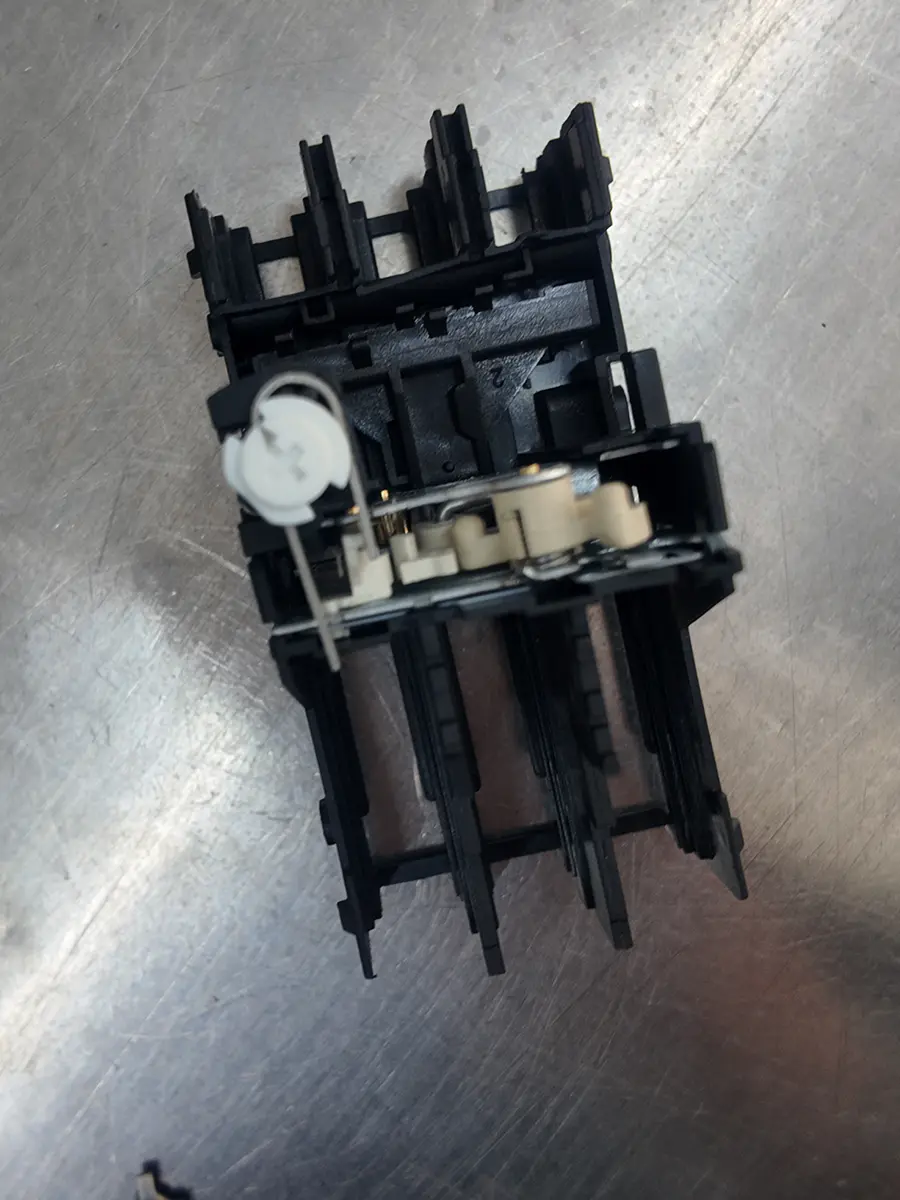

base

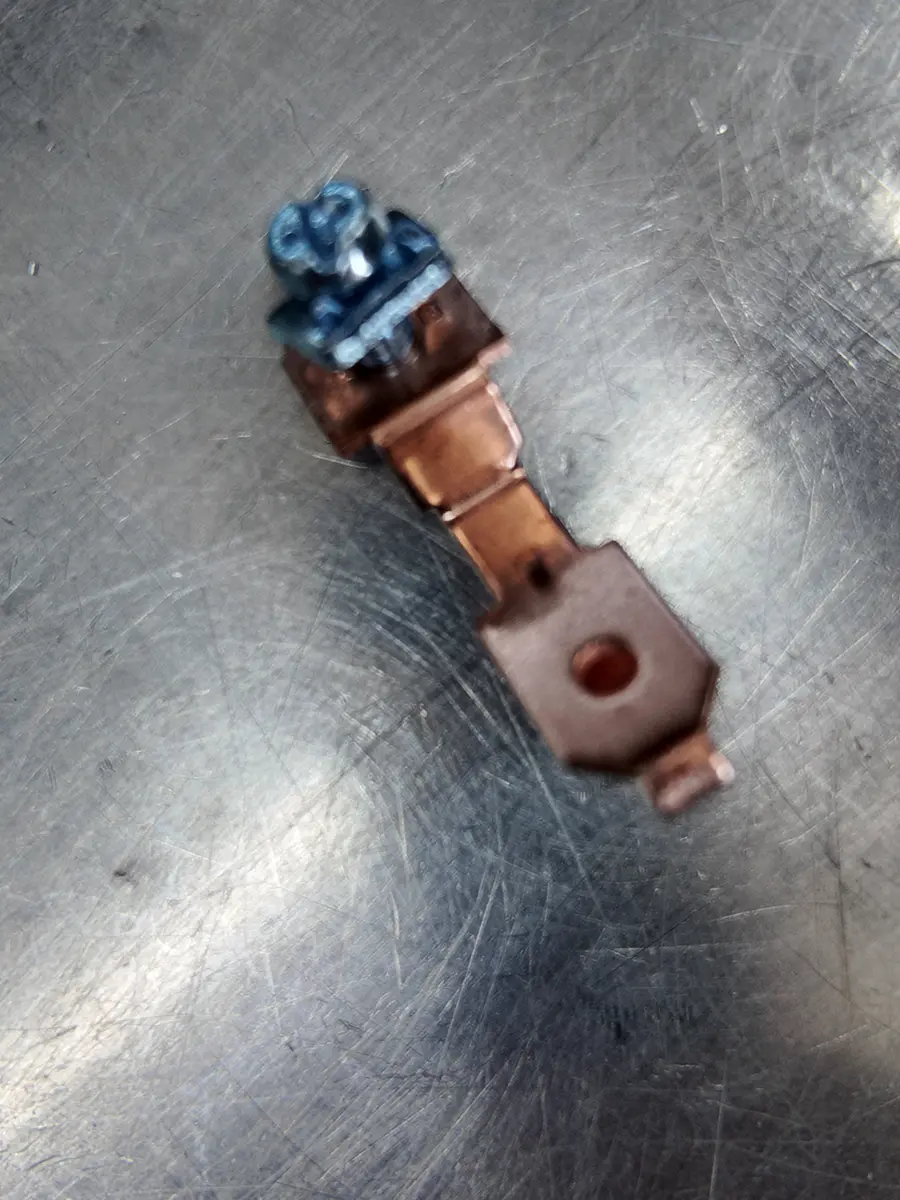

conductivpartoftheterminalblock

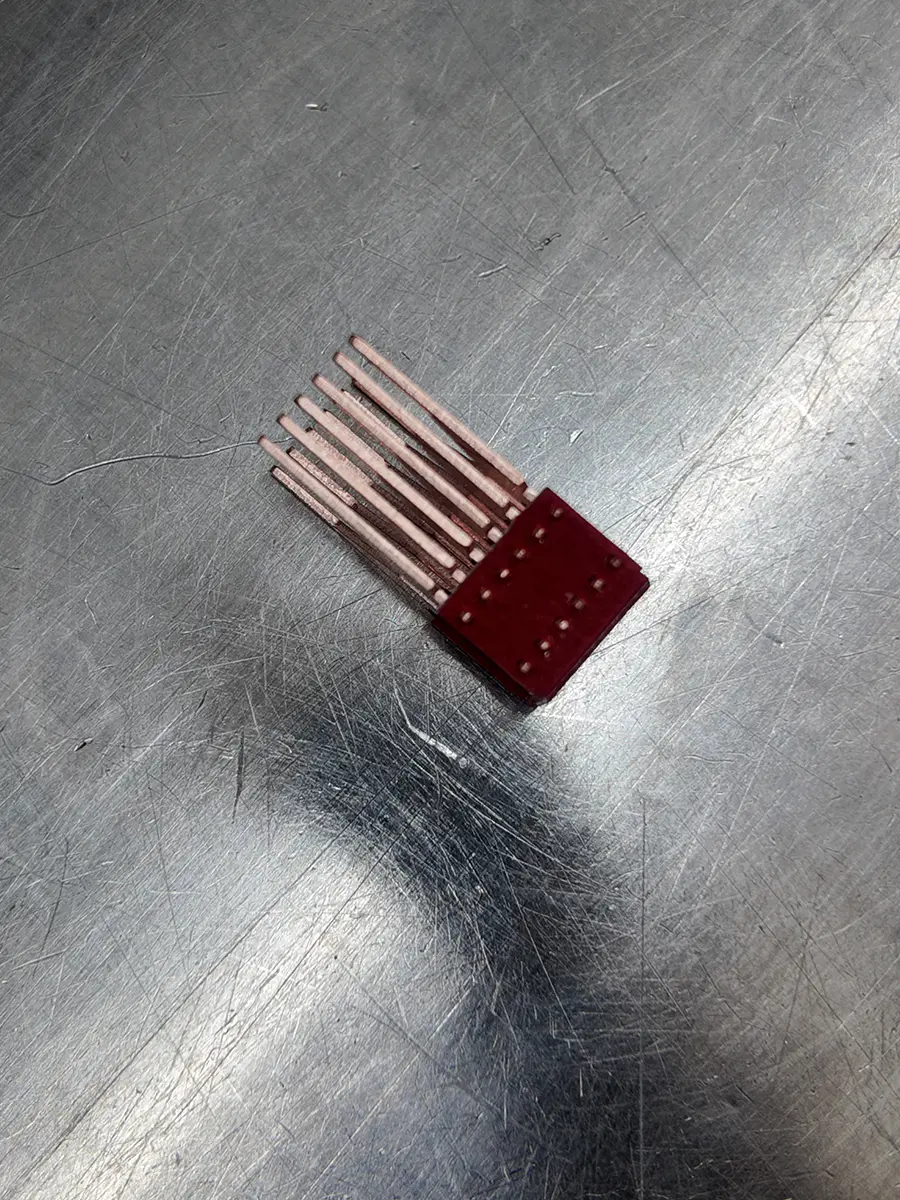

DJI_20260111145146_0084_D

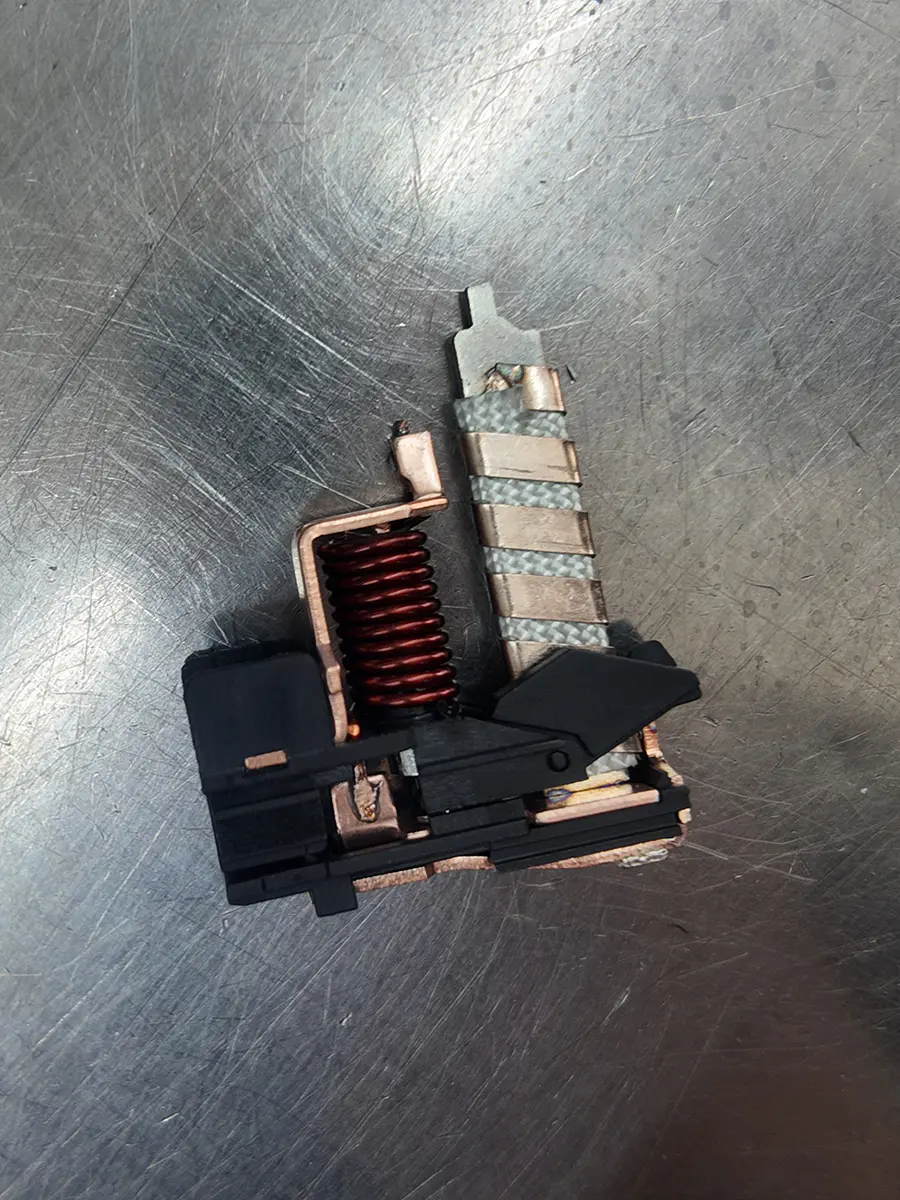

Dualgoldmedalcoil

Delay Testing

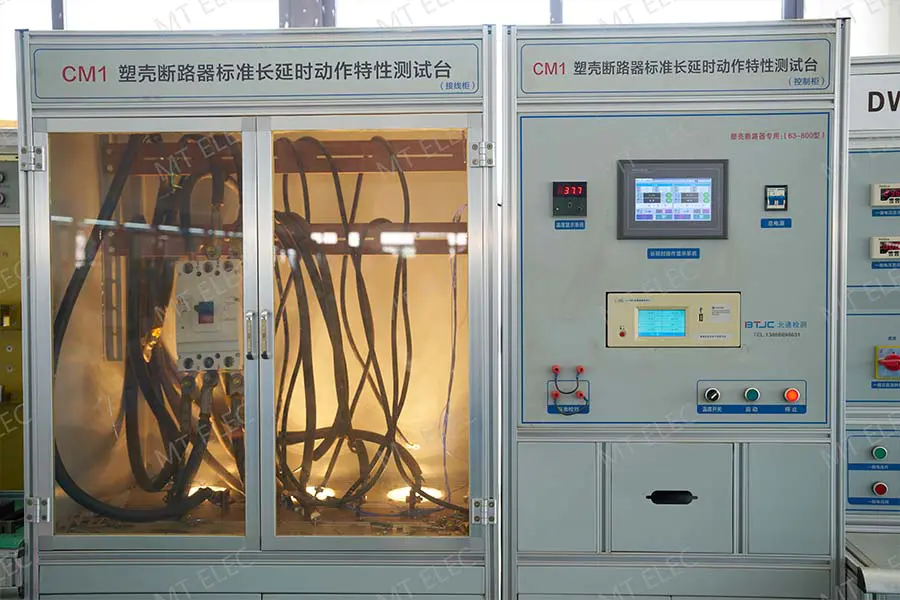

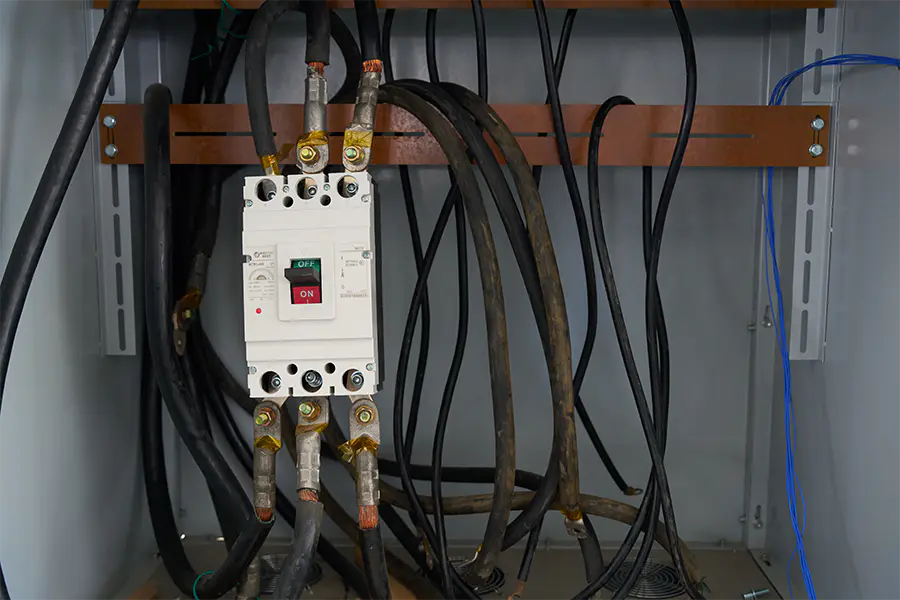

DSC01043 MCCB, Temperature rise test

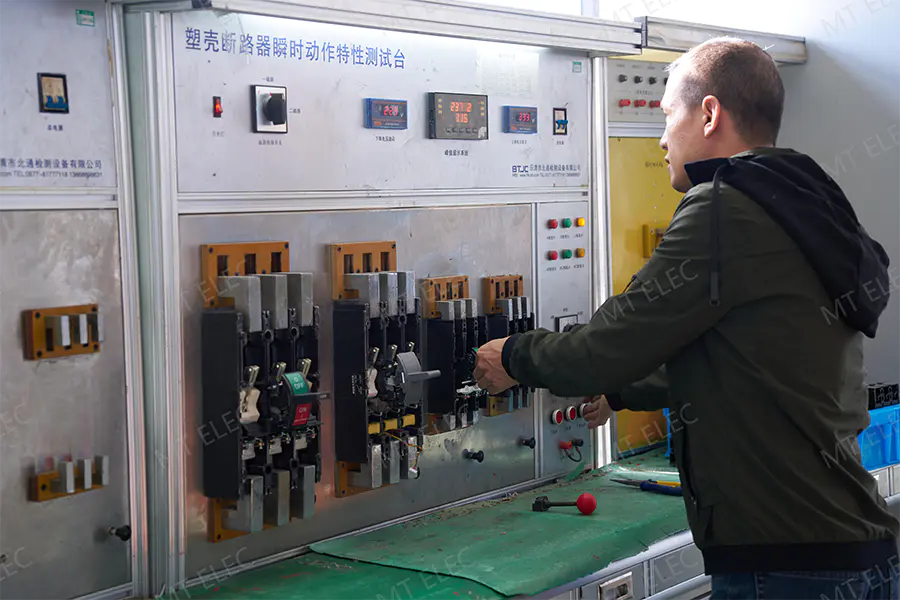

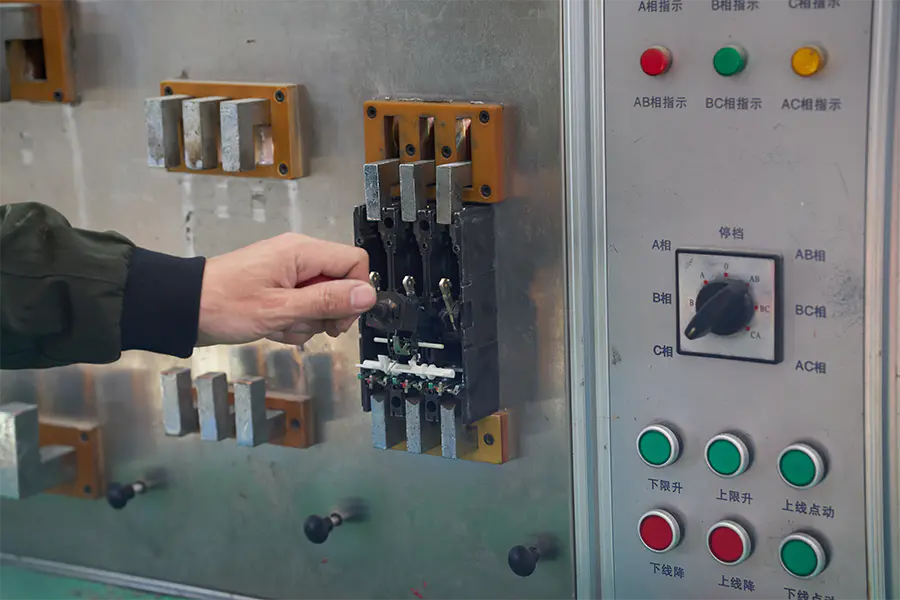

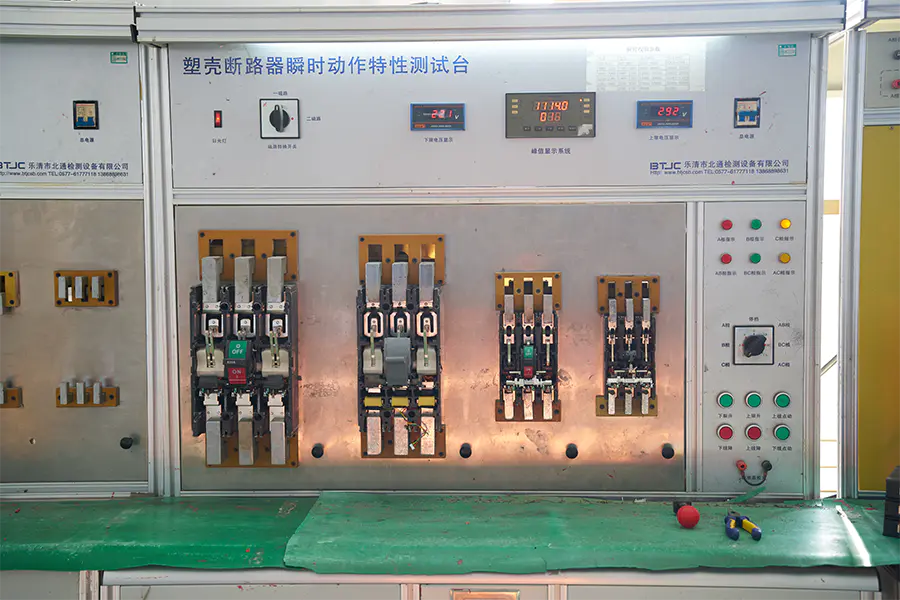

MCCB Instantaneous Test

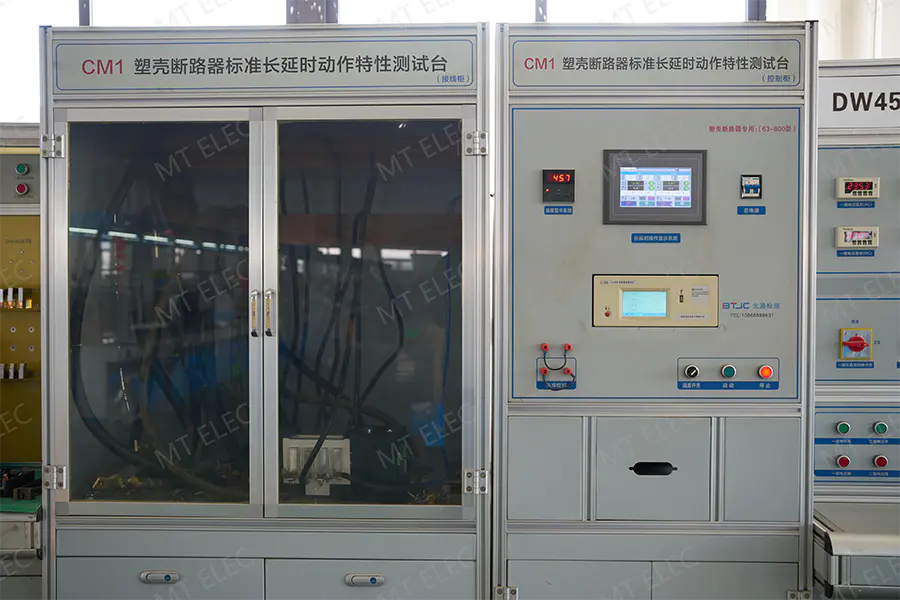

MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

For å sikre transportsikkerhet eksporteres våre elektriske produkter i forsterkede trekasser. Kassene gjennomgår varmebehandling og bærer ISPM-15-merket, noe som muliggjør rask fortolling. Den forhøyede bunnkonstruksjonen letter bruk av gaffeltruck, mens intern støtdempende feste sørger for at produktene kommer intakte. Alle utvendige kasser er tydelig merket og overholder internasjonale logistikkstandarder.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

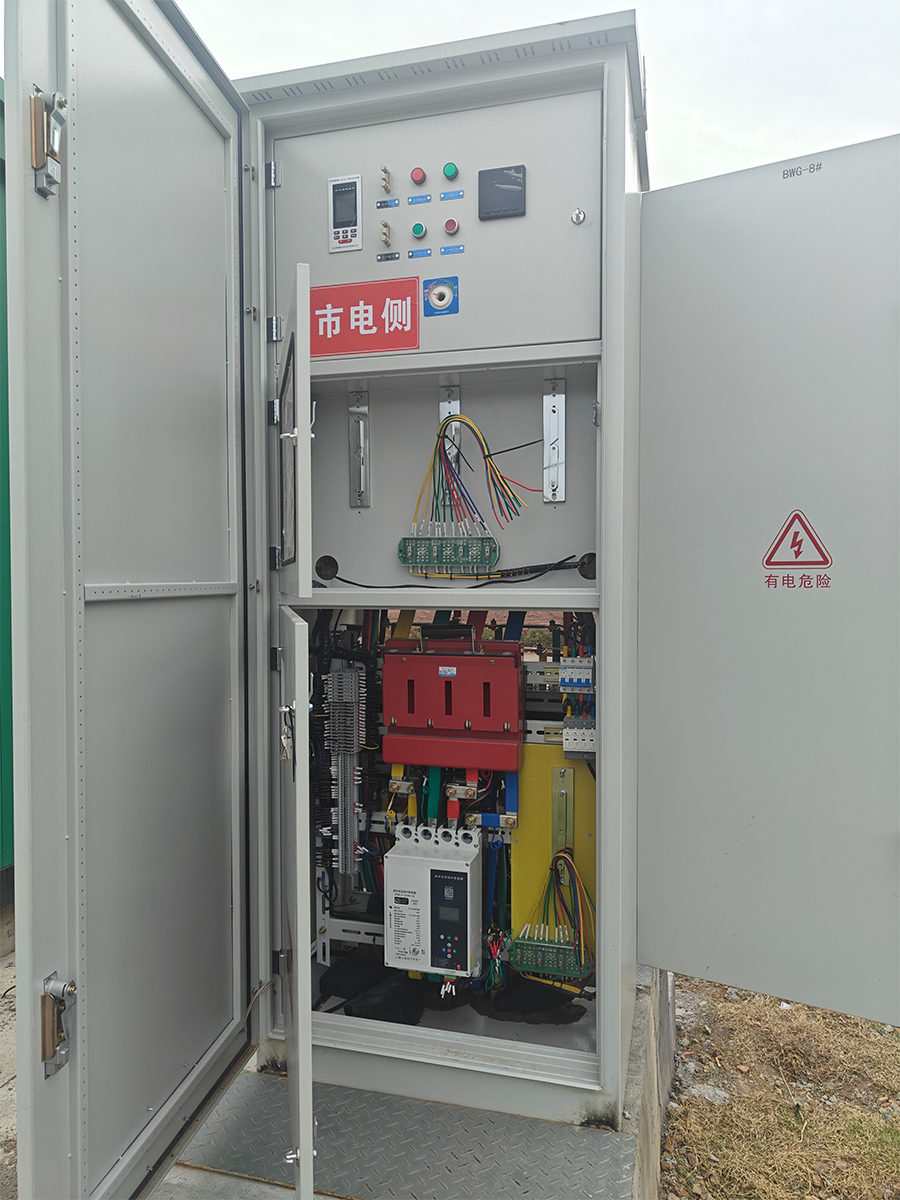

Power transmission successful

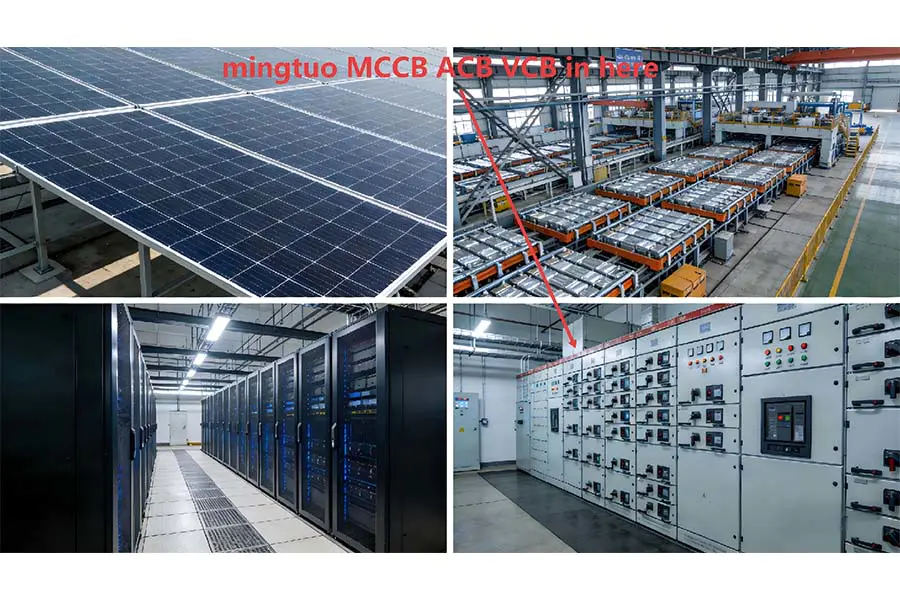

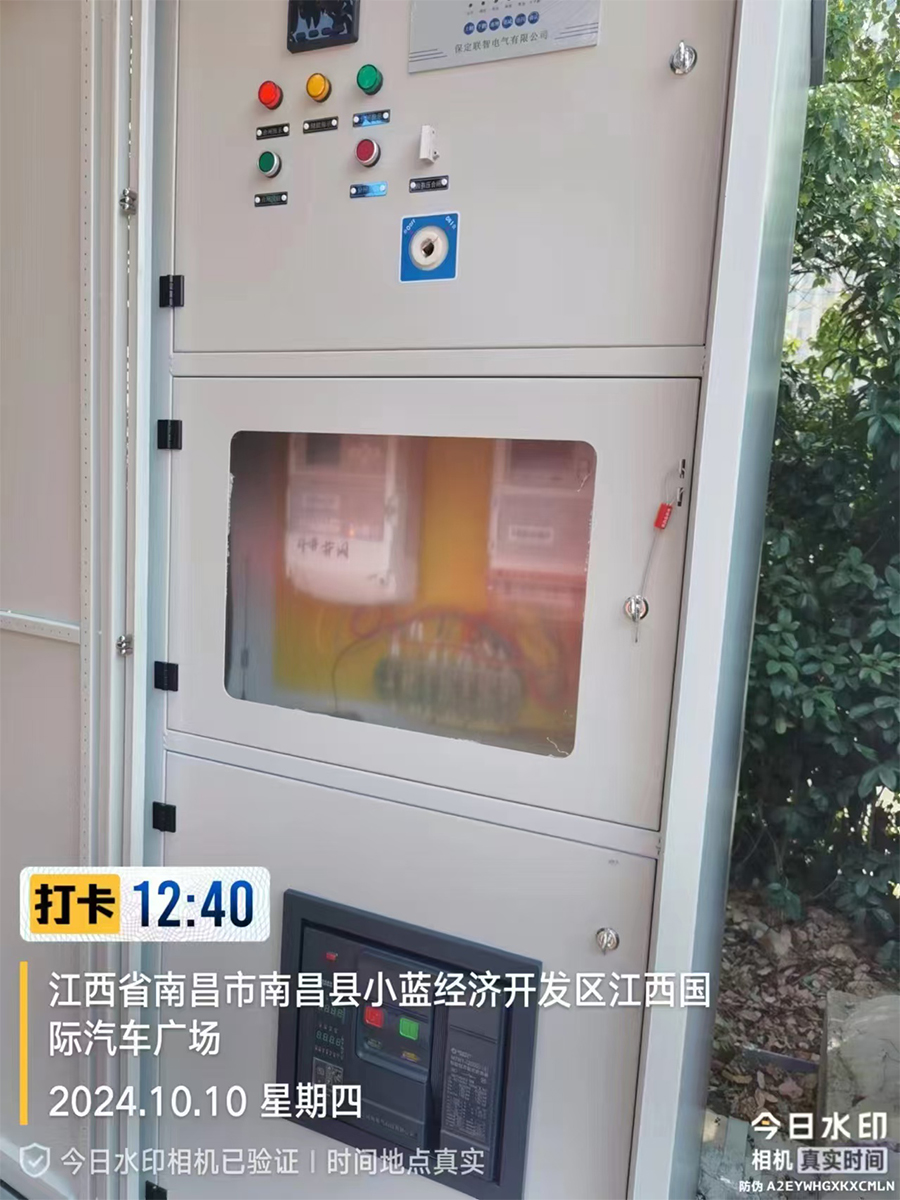

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

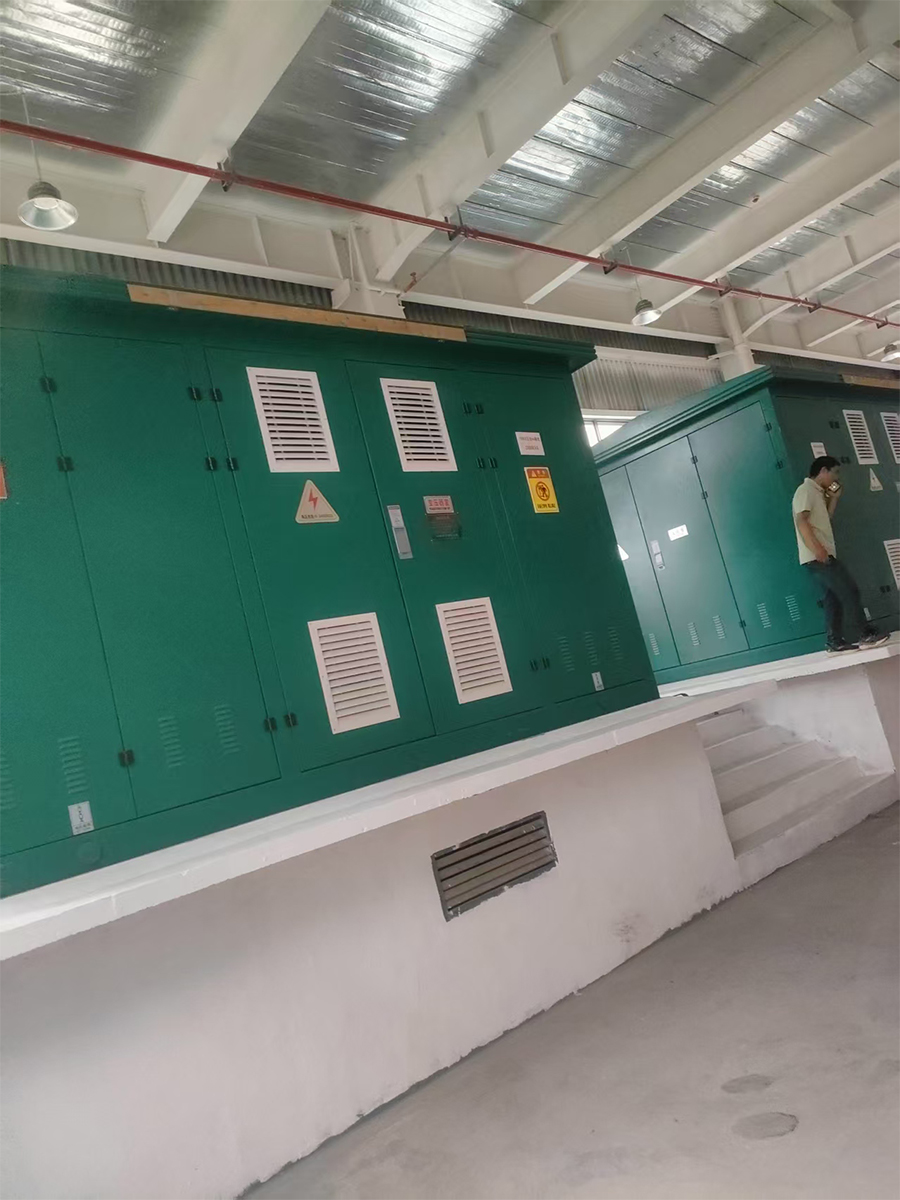

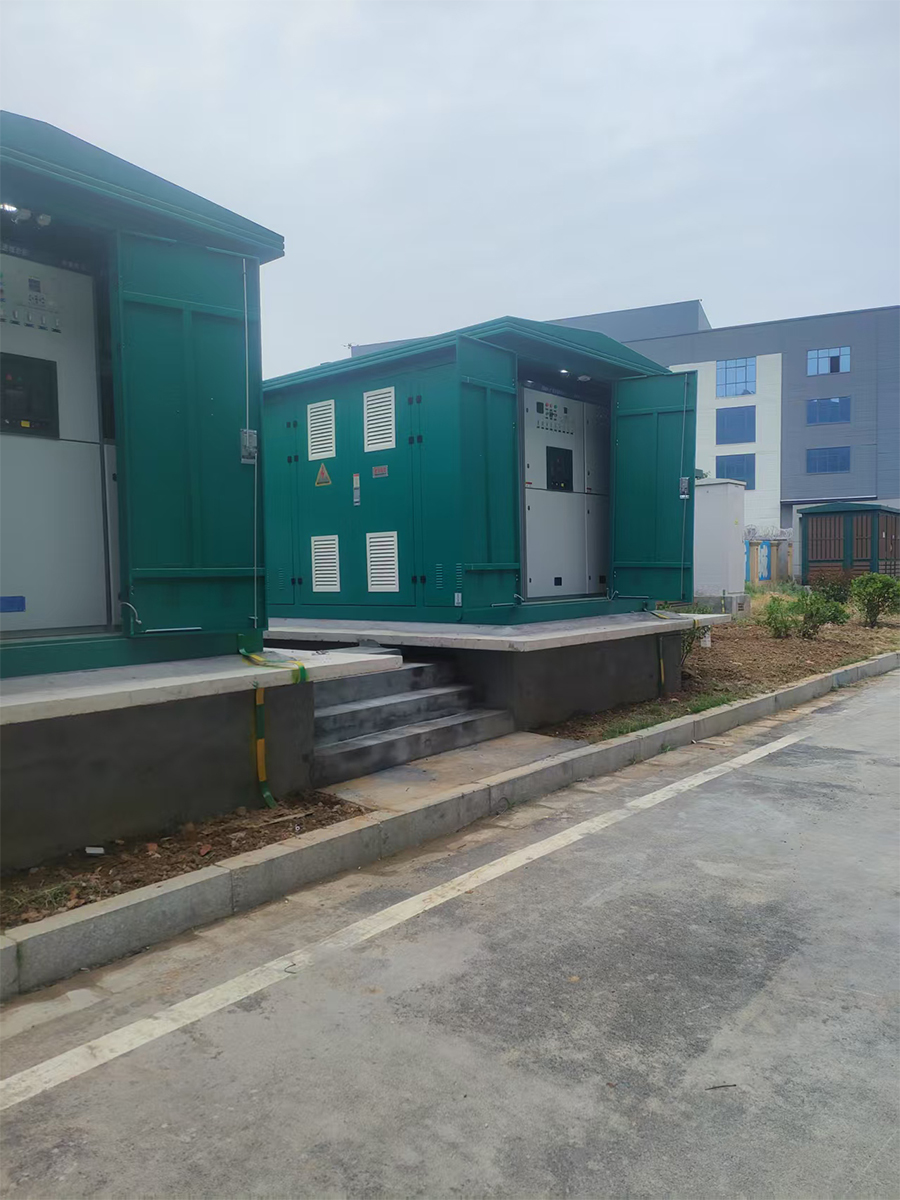

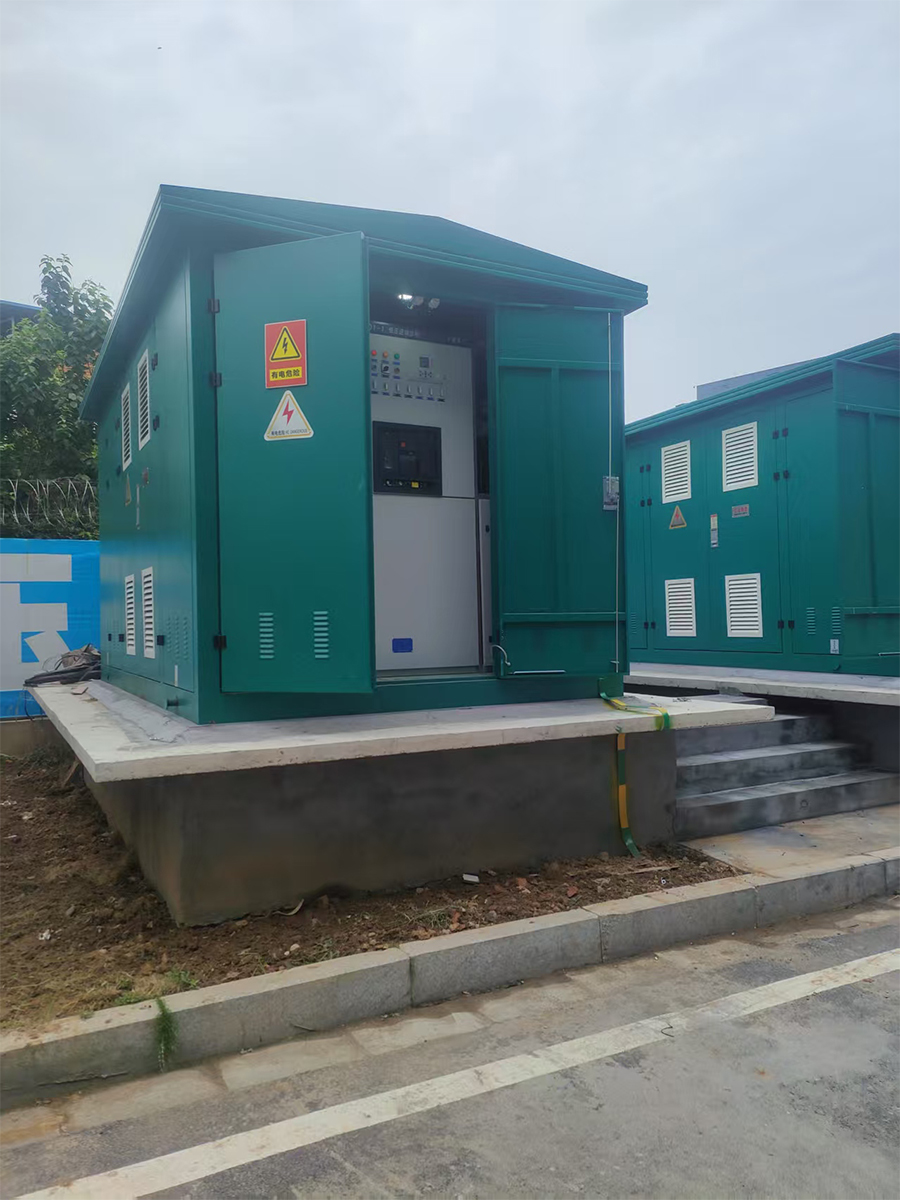

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

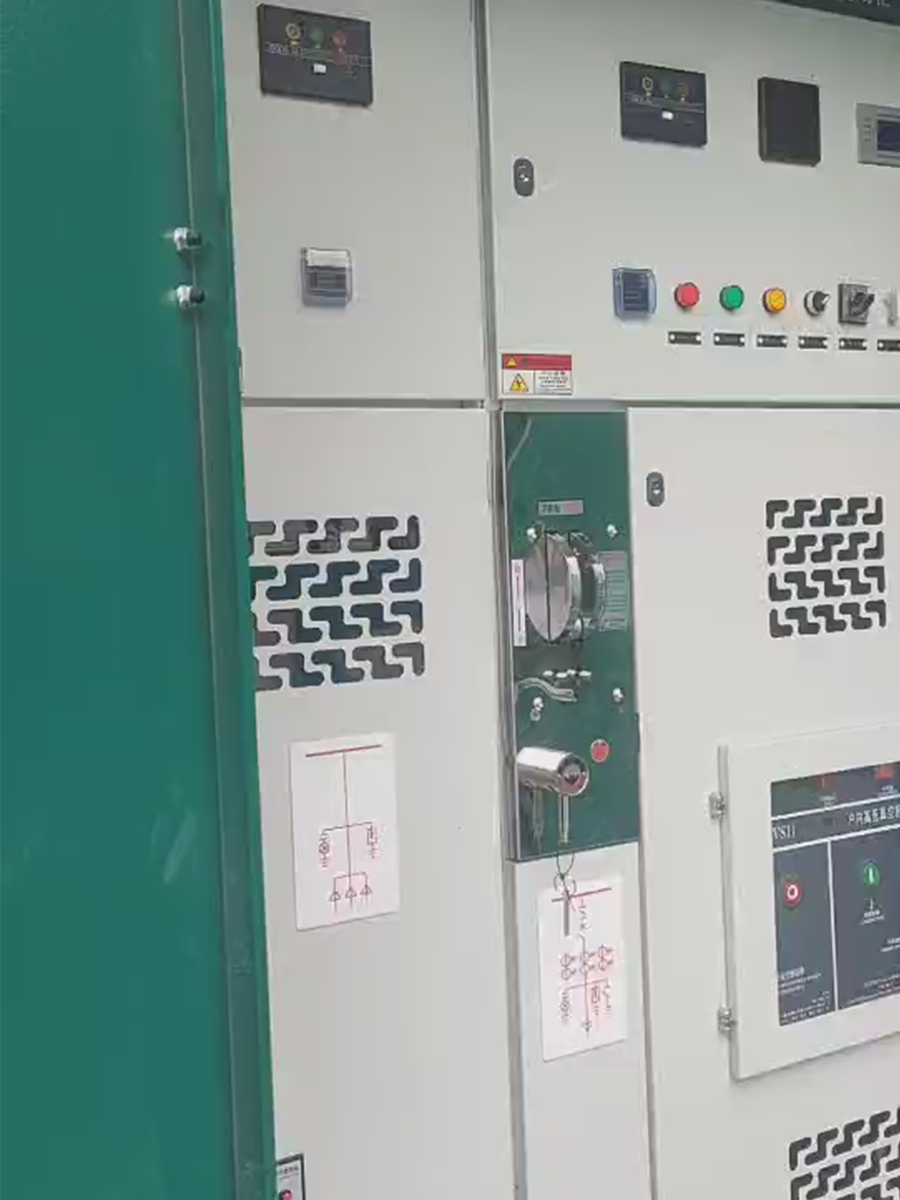

Box-typesubstationUtilisingourVCB

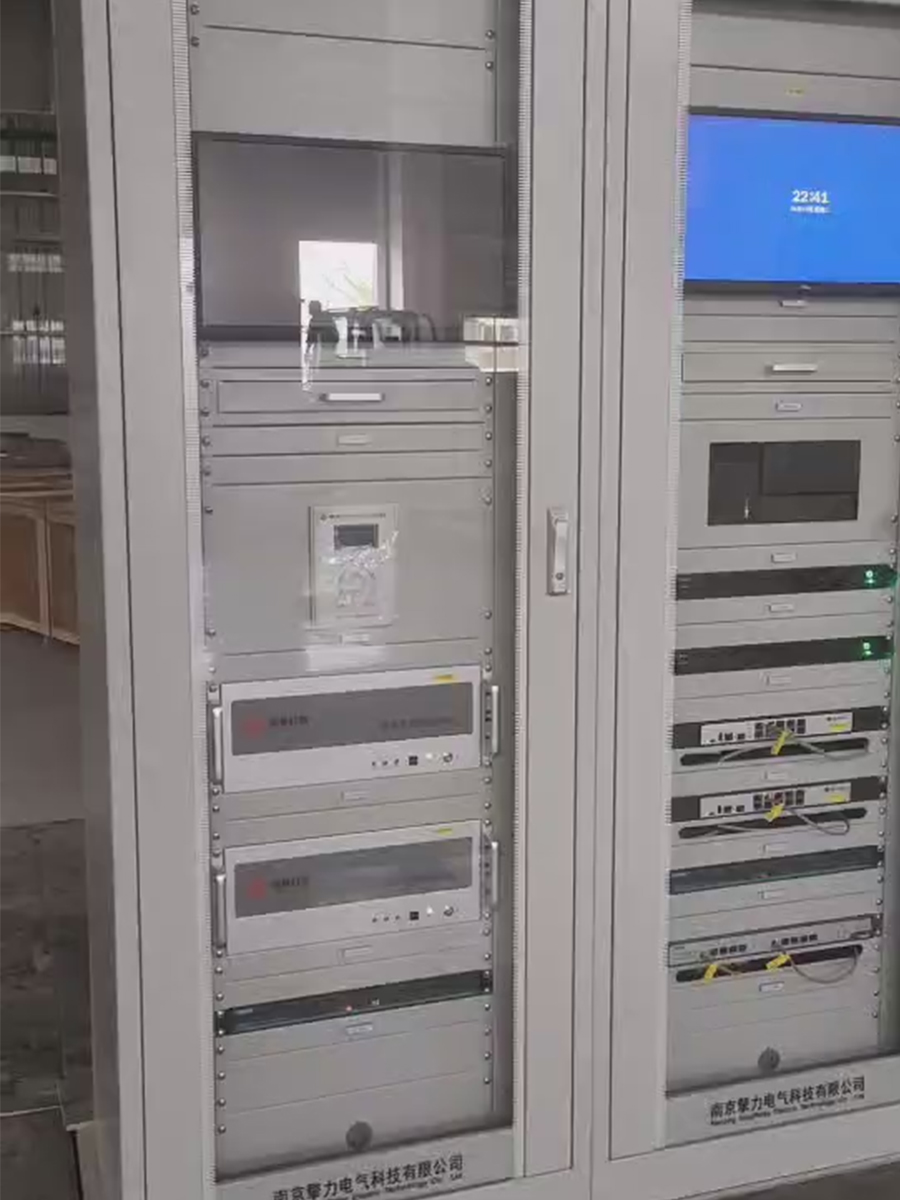

HighandLowVoltageSwitchgearACBMCCBVCB

Produktmodell	Nåværende rekkevidde	Trefase motor
GV2-ME01C	0,1–0,16A	-
GV2-ME02C	0,16–0,25A	-
GV2-ME03C	0,25–0,4A	-
GV2-ME04C	0,4–0,63A	-
GV2-ME05C	0,63–1A	-
GV2-ME06C	1–1,6A	0,37KW
GV2-ME07C	1,6–2,5A	0,75KW
GV2-ME08C	2,5–4A	1,5KW
GV2-ME10C	4–6,3A	2,2KW
GV2-ME14C	6–10A	4KW
GV2-ME16C	9–14A	5,5KW
GV2-ME20C	13–18A	7,5KW
GV2-ME21C	17–23A	11KW
GV2-ME22C	20–25A	11KW
GV2-ME32C	24–32A	15KW

Modelll	Nåværende rekkevidde	Tur gjeldende	Støtte Vedlegg
GV2-ME01C	0,1A~0,16A	1,5A	Sidemontert kontakt: GV-AE1 GV-AE11 GV-AE20 Formelt kontaktpunkt: GV-AN11 GV-AN20 Sidemontert kontakt: (feilindikasjon) GV-AD1010 GV-AD1001 GV-AD0110 GV-AD0101
GV2-ME02C	0,16A~0,25A	2,4A
GV2-ME03C	0,25A~0,4A	5A
GV2-ME04C	0,4A~0,63A	8A
GV2-ME05C	0,63A~1A	13A
GV2-ME06C	1A~1,6A	22,5A
GV2-ME07C	1,6A~2,5A	33,5A
GV2-ME08C	2,5A~4A	51A
GV2-ME10C	4A~6,3A	78A
GV2-ME14C	6A~10A	138A
GV2-ME16C	9A~14A	170A
GV2-ME20C	13A~18A	223A
GV2-ME21C	17A~23A	327A
GV2-ME22C	20A~25A	327A
GV2-ME32C	24A~32A	416A

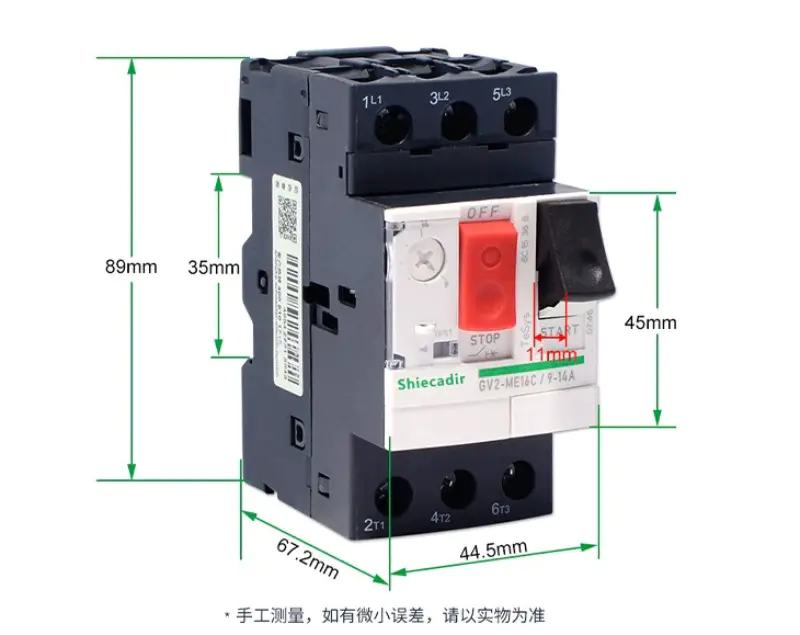

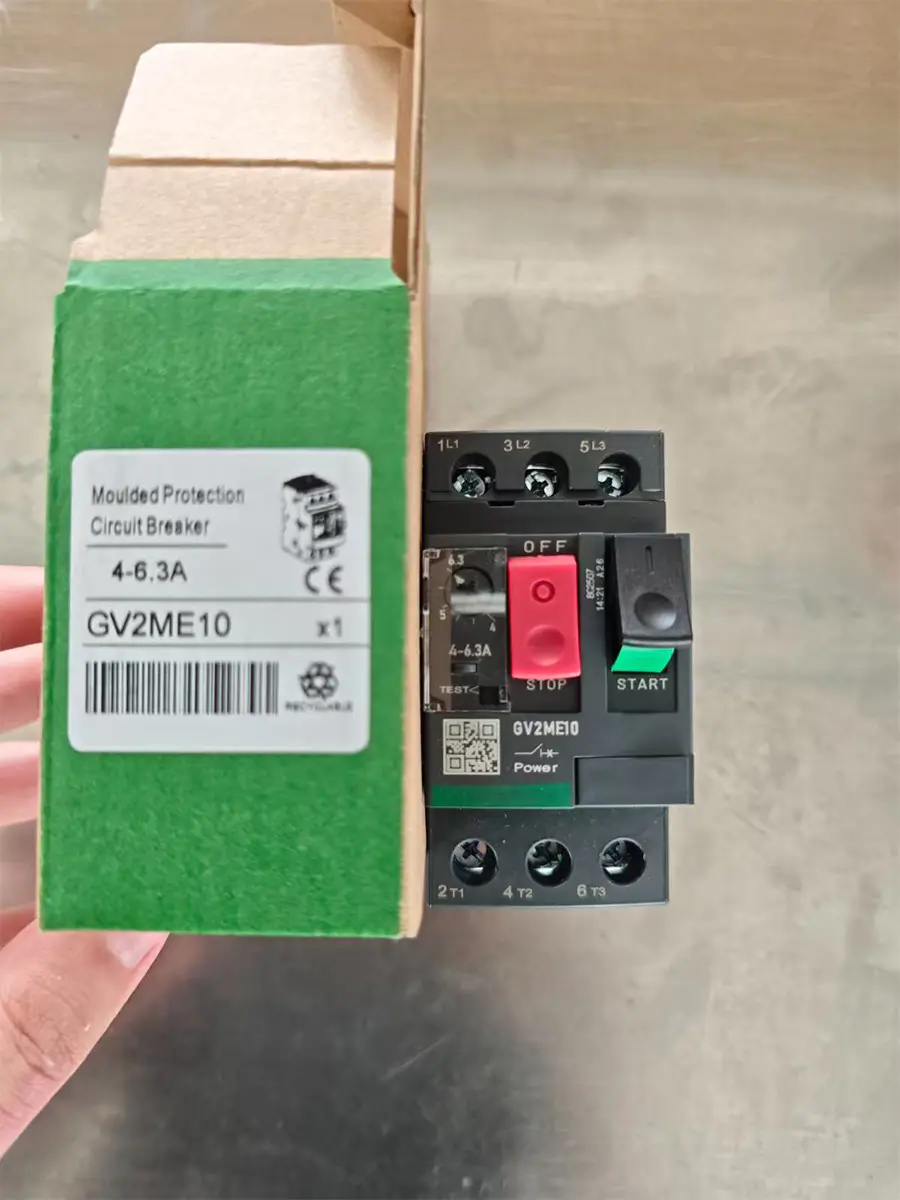

GV2ME motorstrømbryter med termisk magnetisk beskyttelse

50/60Hz, AC-3 klasse Standard merkeeffekt for trefasemotor				Hot release innstillingsområde (A)	Magnetisk utløsningsstrøm ID ±20 % (A)	Det er strømmen med foringsrør (A)	Modelll	Vekt (kg)
230V (kW)	400V (kW)	415V (kW)	440V (kW)	Hot release innstillingsområde (A)	Magnetisk utløsningsstrøm ID ±20 % (A)	Det er strømmen med foringsrør (A)	Modelll	Vekt (kg)
-	-	-	-	0,1…0,16	1.5	0.16	GV2ME01C	0.26
-	-	-	-	0,16…0,25	2.4	0.25	GV2ME02C	0.26
-	-	-	-	0,25…0,40	5	0.4	GV2ME03C	0.26
-	-	-	-	0,40…0,63	8	0.63	GV2ME04C	0.26
-	0.37	-	0.37	0,63…1	13	1	GV2ME05C	0.26
0.37	0.37	0.75	0.55	1…1.6	22.5	1.6	GV2ME06C	0.26
0.75	0.75	0.75	1.1	1,6…2,5	33.5	2.5	GV2ME07C	0.26
1.1	1.5	1.5	1.5	2,5…4	51	4	GV2ME08C	0.26
2.2	2.2	2	3	4…6.3	78	6.3	GV2ME10C	0.26
2.2	4	4	4	6…10	138	9	GV2ME14C	0.26
3	5.5	5.5	7.5	9…14	170	13	GV2ME16C	0.26
4	7.5	9	9	13…18	223	17	GV2ME20C	0.26
5.5	11	11	11	17…23	327	21	GV2ME21C	0.26
5.5	11	11	11	20…25	327	23	GV2ME22C	0.26
7.5	15	15	15	24…32	416	24	GV2ME32C	0.26
