Beskrivelse:

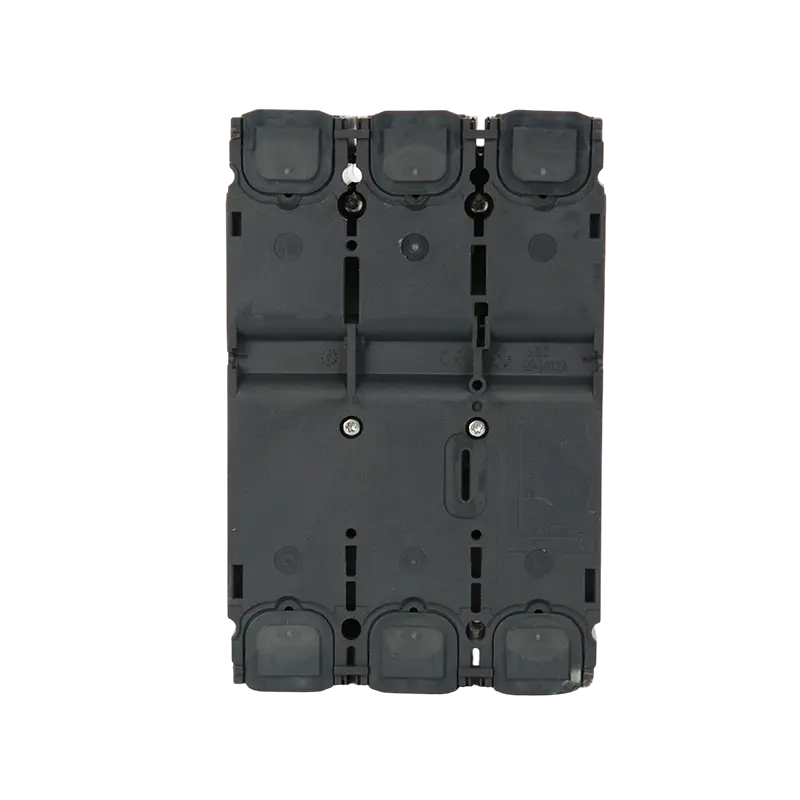

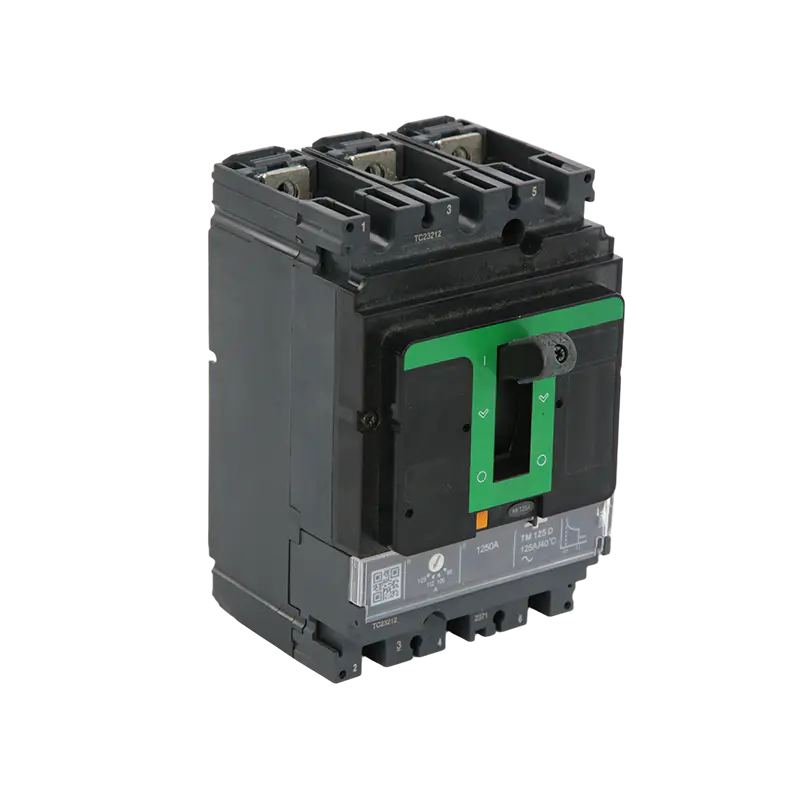

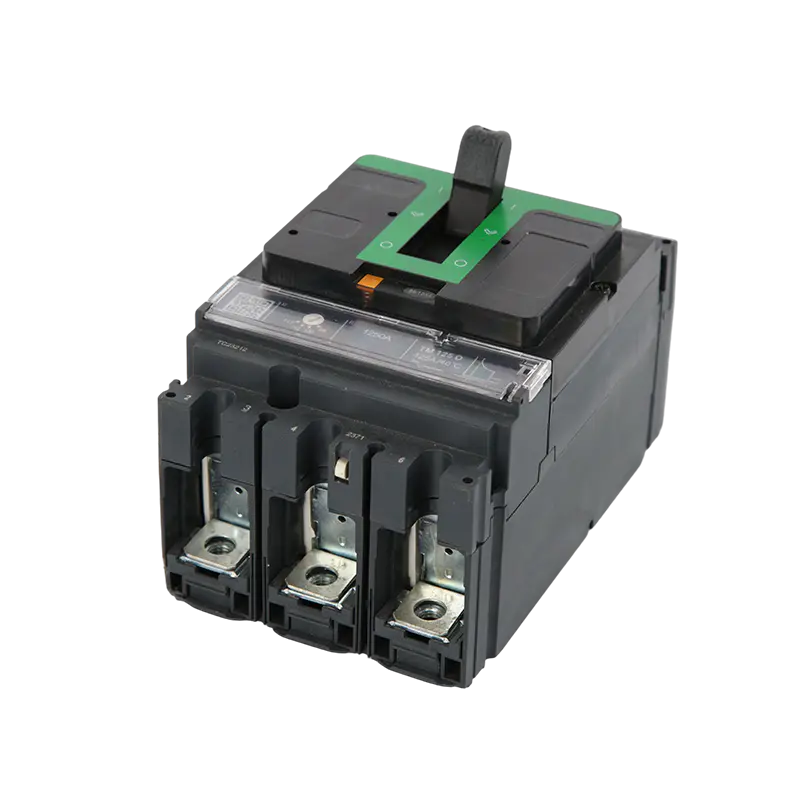

MT-NSX-seriens støpte strømbrytere (MCCB-er) gir pålitelig og allsidig beskyttelse for elektriske lavspentsystemer, mye brukt i industrianlegg, kommersielle bygninger og kritiske infrastrukturprosjekter. Disse bryterne er designet for både sikkerhet og effektivitet, og leverer jevn ytelse under krevende driftsforhold.
| | |
Søknader:

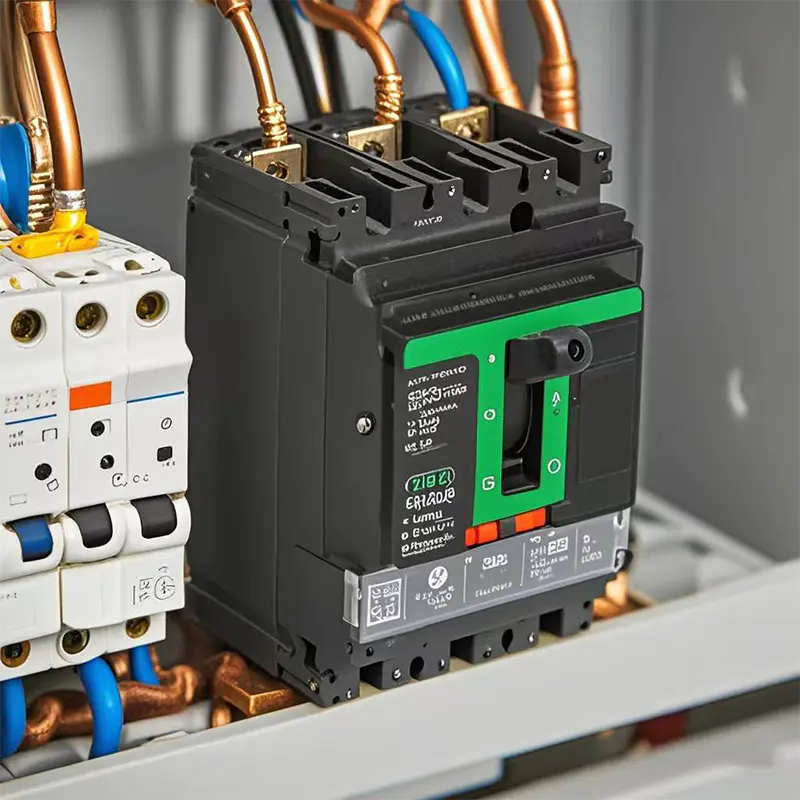

MT-NSX MCCB er en viktig komponent for å beskytte elektriske kretser og tilkoblet utstyr. Dens justerbare turinnstillinger og robuste avbruddsevne gjør den egnet for selektiv koordinering i komplekse elektriske nettverk. Typiske bruksområder inkluderer:
Hovedstrømfordelingstavler og paneler
Motorkontrollsentraler og startpaneler
Generator og reservestrømbeskyttelse
Strømforsyningssystemer for industrielle maskiner
Elektriske kretser for kommersielle og kontorbygg
Fornybare energisystemer, inkludert sol- og vindinstallasjoner
 | |
 |  |
Overbelastningsbeskyttelse
Bruk termiske komponenter (bimetallstrimler) eller elektroniske utløserenheter for å overvåke strømmen.
Når strømmen overskrider den innstilte verdien og varer i en viss tid, bøyer det termiske elementet på grunn av varme (eller den elektroniske enheten sender et signal), og utløser den mekaniske mekanismen for å koble fra kretsen og forhindre at kretsen overopphetes.
Kortslutningsbeskyttelse
Implementert gjennom elektromagnetisk frigjøring (spole og jernkjerne).
Når en kortslutning oppstår, genererer den øyeblikkelige høye strømmen et sterkt magnetfelt, som driver ankeret til å kollidere med utløsermekanismen og raskt koble fra i løpet av millisekunder, og undertrykker feilstrømmen.
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
For å sikre transportsikkerhet eksporteres våre elektriske produkter i forsterkede trekasser. Kassene gjennomgår varmebehandling og bærer ISPM-15-merket, noe som muliggjør rask fortolling. Den forhøyede bunnkonstruksjonen letter bruk av gaffeltruck, mens intern støtdempende feste sørger for at produktene kommer intakte. Alle utvendige kasser er tydelig merket og overholder internasjonale logistikkstandarder.
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
| Varenr. | NSX100-250 | NSX400-630 | |
| Antall stolper | 3P, 4P | ||
| Kontroll | Manuell | med vippe med direkte eller utvidet dreiehåndtak | |
| Tilkoblinger | Fikset | tilkoblinger foran | |
| Fikset | Plug-in | tilkoblinger foran/rear connections | |
| Elektriske egenskaper (i henhold til IEC60947 og EN60947-2) | |||
| Merkestrøm | I(A) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400 500 630 |
| Nominell isolasjonsspenning | Ui(V) | 800 | |
| Nominell impulsmotstandsspenning | Uimp (kV) | 8 | |
| Nominell driftsspenning | Ue(V) | AC 50/60Hz,690 | |
| Utnyttelseskategori | A | ||
| Bryte kapasitetsnivåer | F, N, H | ||
| Brytekapasitet (kA rms) AC 50/60 Hz 380/415 V | Icu | 36, 50, 70 | |
| Tjenestebrytekapasitet (kA rms) AC 50/60 Hz 380/415 V | Ics | 36, 50, 70 | |
| Driftsytelse | Mekanisk | 20000 | 10000 |
| Elektrisk | 10000 | 5000 | |
| Beskyttelse | TMD, Micrologic | ||
| Indikasjons- og kontrollhjelpemidler | |||
| Hjelpebryter | |||
| MX Shunt coil | ■ | ||
| MN underspenningsspole | ■ | ||
| Modell | MTEZC-100 | MTEZC-125 | MTEZC-250 | MTEZC-400 | MTEZC-630 | |
| Skallstrøm | Inm(A) | 100A | 125A | 250A | 400A | 630A |
| Nominell arbeidsspenning | Ue(v) | AC415/550V | ||||
| Nominell isolasjonsspenning | Ui(v) | 690V | ||||
| Nominell impulsmotstandsspenning | Uimp(kv) | 6kV | ||||
| Antall stolper | 2P / 3P / 4P | 3P | 2P / 3P / 4P | 3P / 4P | 3P / 4P | |
| Nominell grense kortslutningsbrytekapasitet Icu (kA) o-co | 415V | 30-100 / 7,5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550V | 10-20 / 2,5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| Nominell løpende kortslutningsbrytekapasitet Ics (kA) | 110-400V | 50 % ICU / 25-50 % ICU | 50 % ICU | 50 % ICU / 50%ICU | 100 % (220–415 V) | 100 % (220–415 V) |
| 415-550V | 25 % ICU / 25-50 % ICU | 50 % ICU | 50 % ICU / 50%ICU | 50 % (440 V) | 50 % (440 V) | |
| Holdbarhet | Mekanisk | 13000 | 13000 | 10000 | 10000 | 10000 |
| Elektrisk | 4000 | 4000 | 5000 | 4000 | 3000 | |
