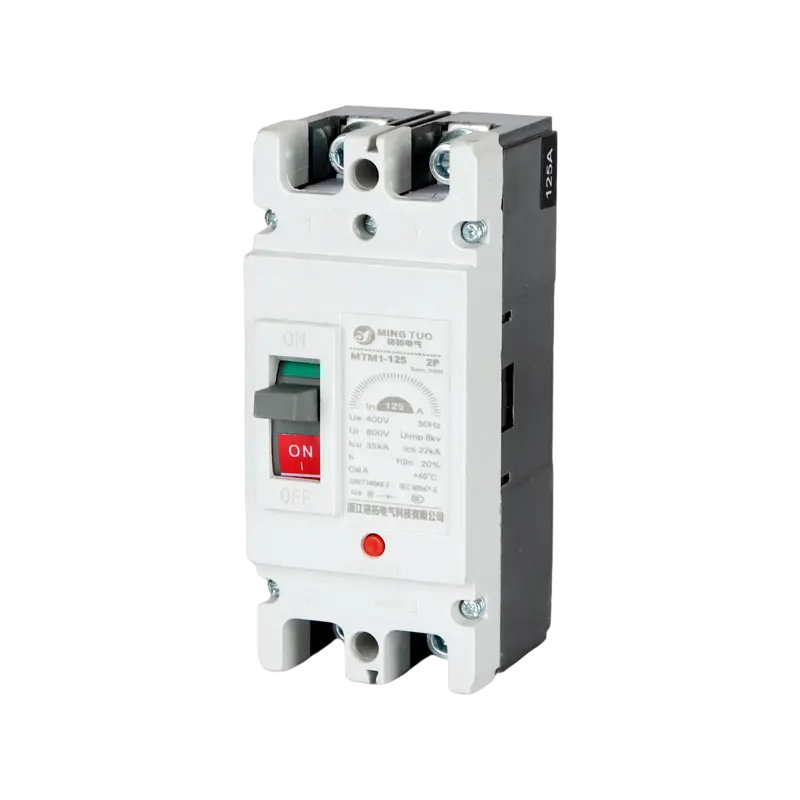

Name: MT-M1 3/4P AC støpt kapselbryter, 63A–1600A, pålitelig elektrisk beskyttelse
Rating: 5 (99 reviews)

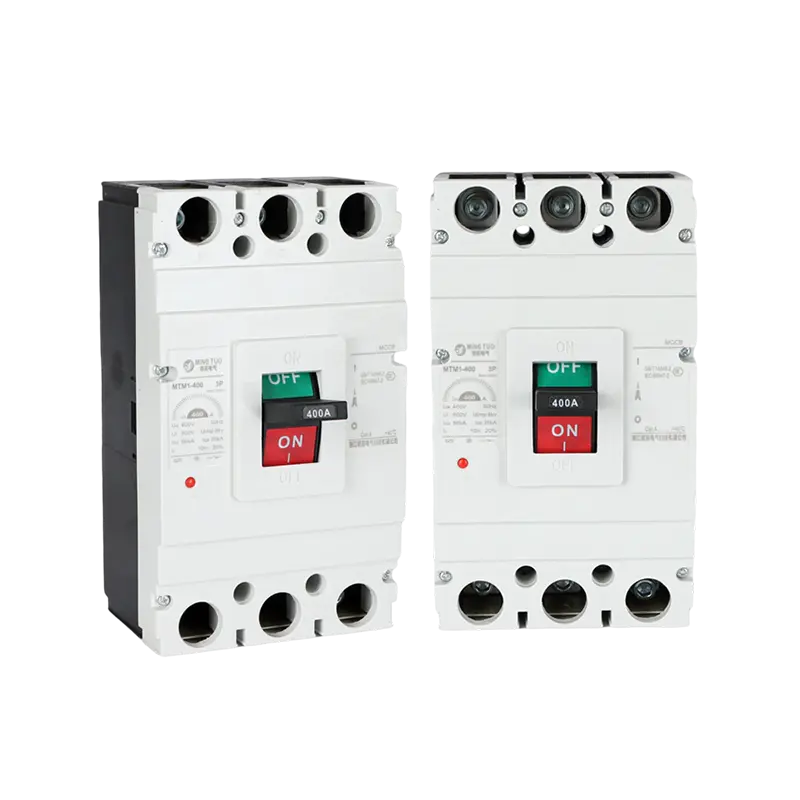

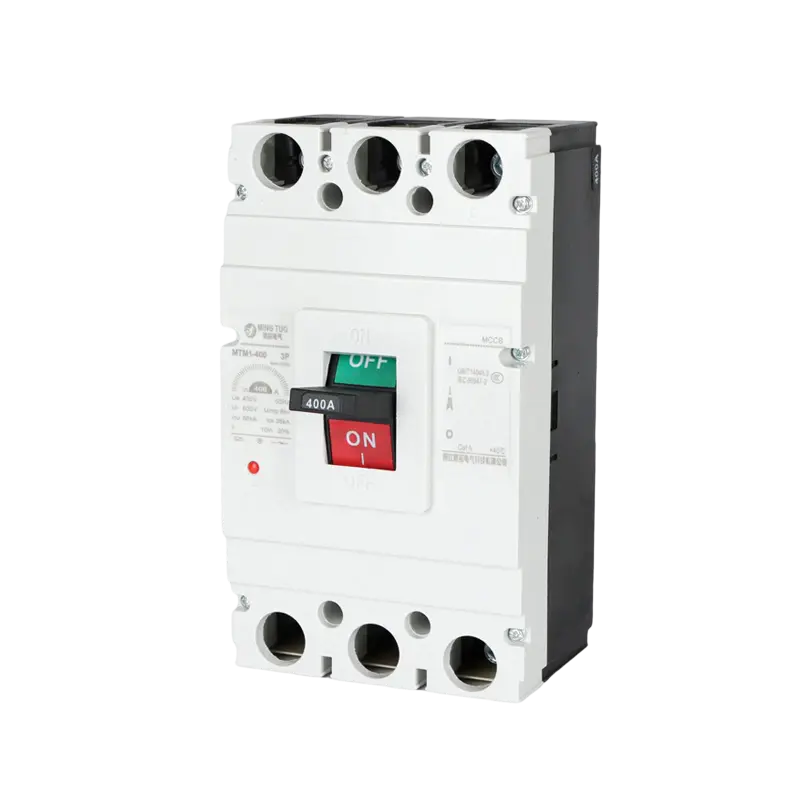

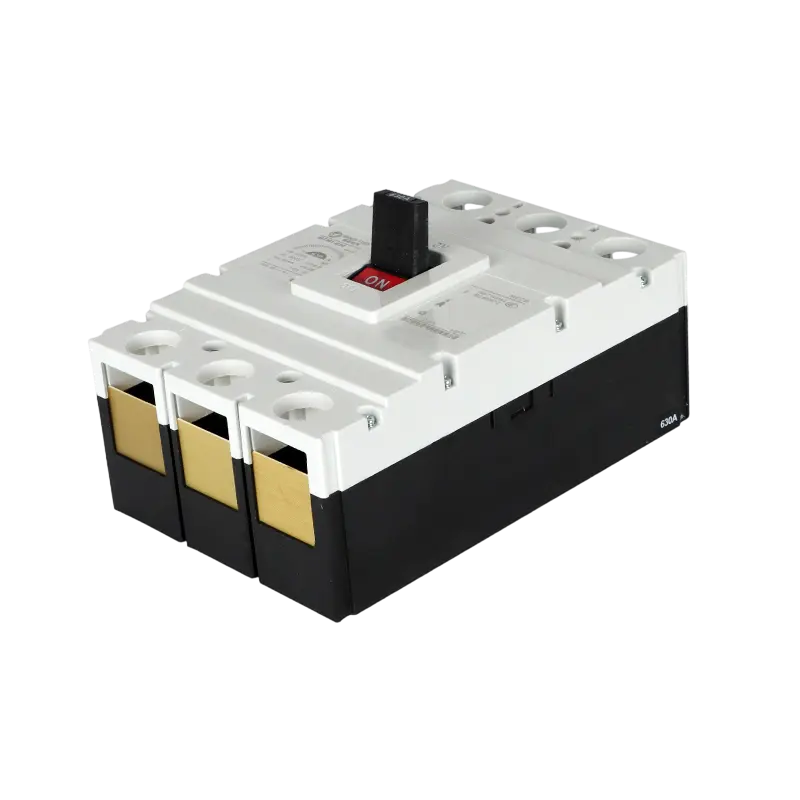

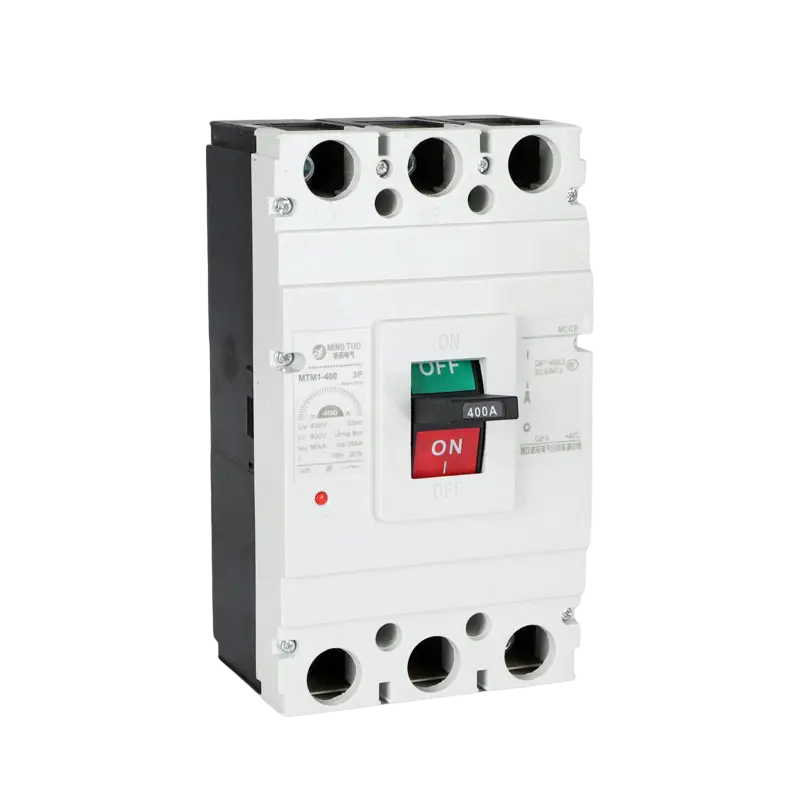

MT-M1 3/4P AC støpt kapselbryter, 63A–1600A, pålitelig elektrisk beskyttelse

Beskrivelse:

MT-M1-seriens støpte strømbryter (MCCB) er konstruert for å gi pålitelig beskyttelse og kontroll i AC 50Hz strømdistribusjonssystemer, med nominelle driftsspenninger på opptil 400V og strømmer fra 63A til 1600A. Designet for å beskytte kretser og tilkoblet utstyr, avbryter MT-M1 effektivt overbelastninger, kortslutninger og underspenningsforhold, samtidig som den håndterer sporadiske motorstarter uten at det går på bekostning av systemets integritet.

Kompakt, men robust, denne MCCB har en overlegen bruddkapasitet og minimal lysbue, noe som sikrer langsiktig driftssikkerhet. Dens modulære design tillater både vertikal og horisontal montering, og gir fleksibel installasjon i tette elektriske paneler eller motorkontrollsentre. Fullt sertifisert i henhold til IEC 60947-2 og GB14048.2, oppfyller MT-M1 internasjonale kvalitets- og sikkerhetsstandarder.

Søknader:

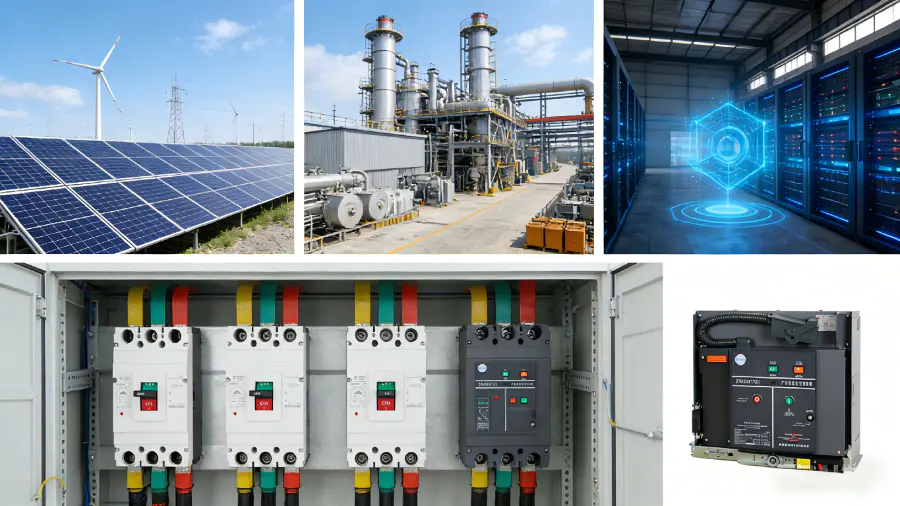

MT-M1 MCCB gir pålitelig beskyttelse i forskjellige elektriske systemer, inkludert:

Hoved- og sekundære kraftfordelingspaneler

Motorkontrollsentraler og startpaneler

Generatorbeskyttelseskretser

Industri- og produksjonsmaskiner

Elektriske installasjoner for næringsliv og boliger

Sol- og vindenergiintegrasjonssystemer

Arbeidsprinsipp: Arbeidsprinsippet til MT-M1-serien MCCB er å overvåke kretsstrømmen og, i tilfelle overbelastning, kortslutning eller jordfeil, automatisk bestemme og utløse mekanismen for raskt å avbryte kretsen. Den slukker også lysbuen trygt gjennom et lysbueslukkingssystem, og dermed kuttes feilen pålitelig og beskytter kretsen og utstyret.

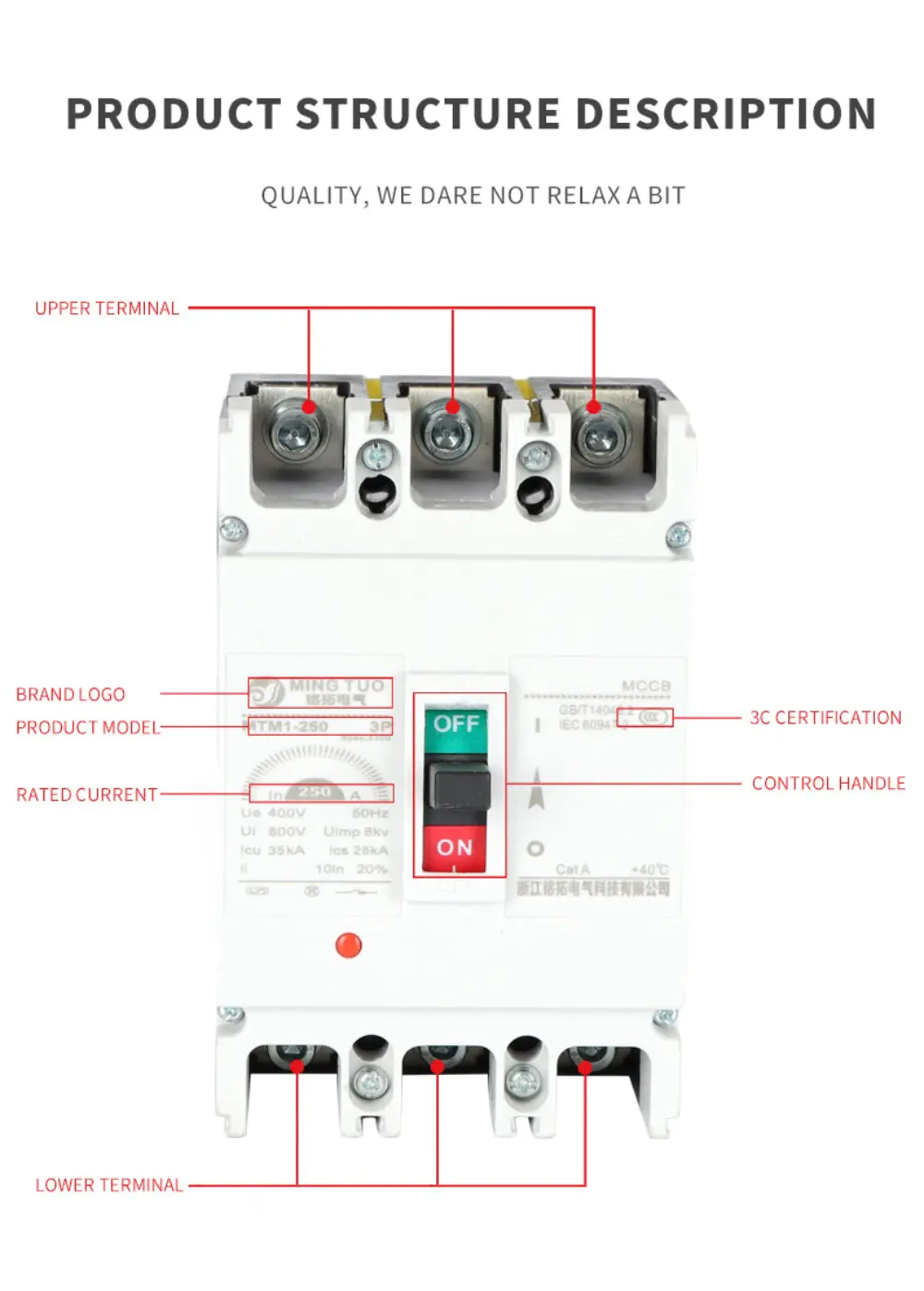

MCCB

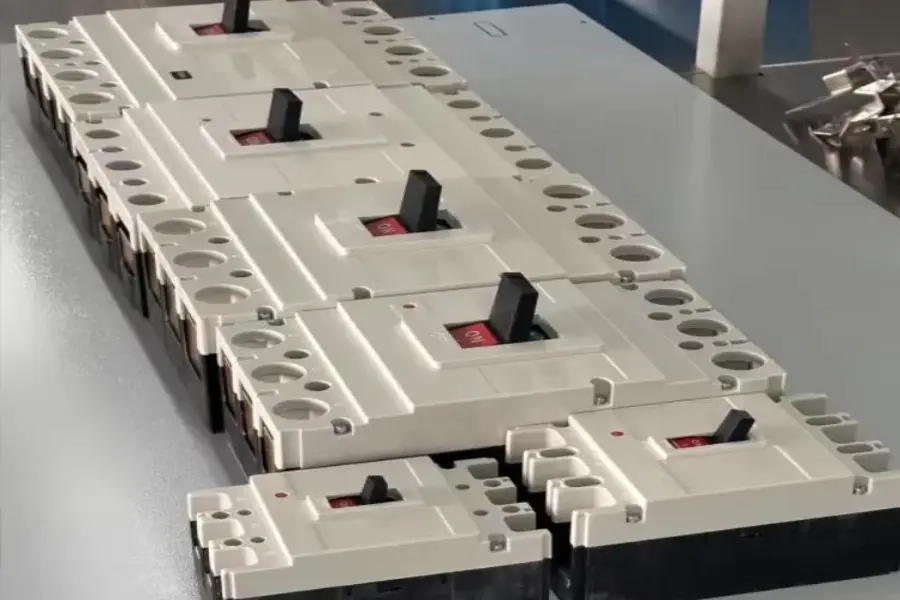

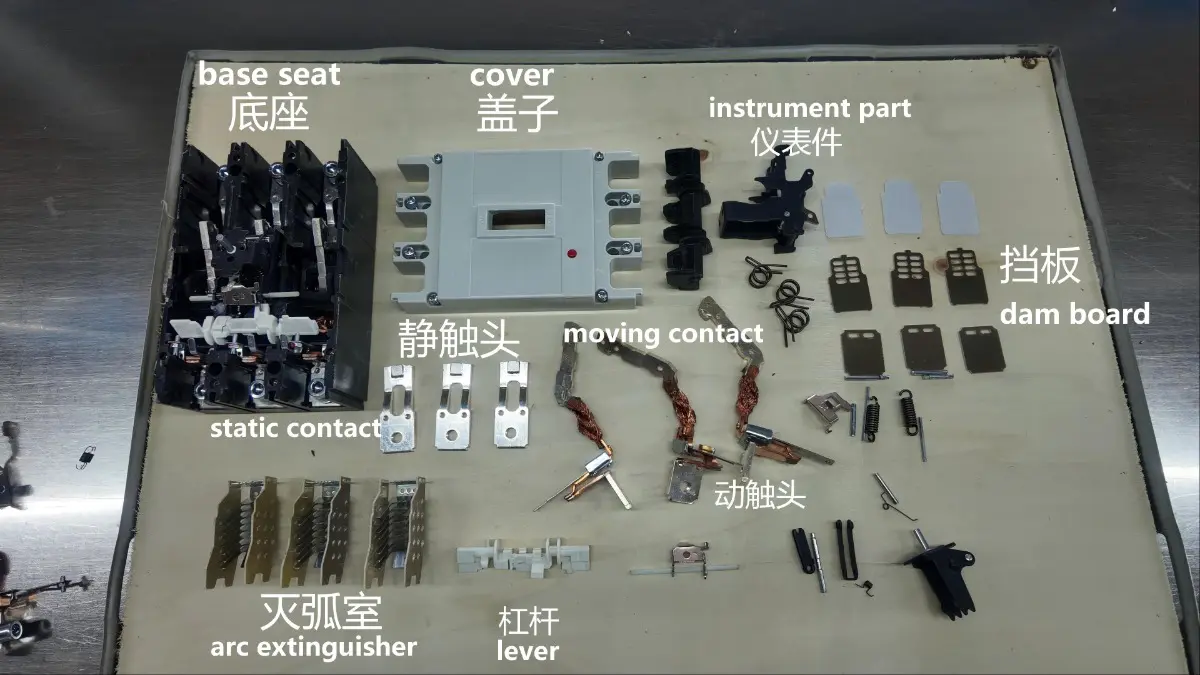

MCCB Assemble
MCCB Assemble

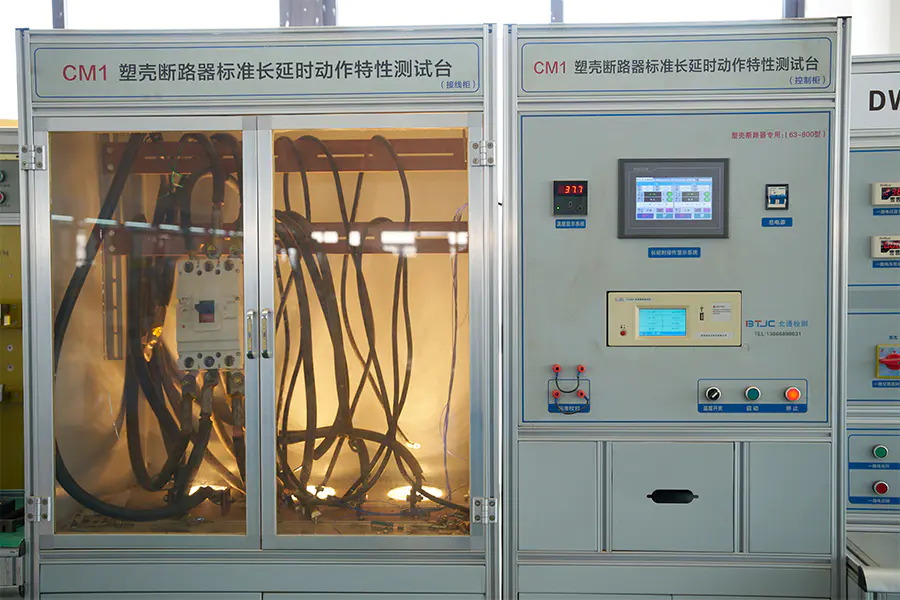

MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

For å sikre transportsikkerhet eksporteres våre elektriske produkter i forsterkede trekasser. Kassene gjennomgår varmebehandling og bærer ISPM-15-merket, noe som muliggjør rask fortolling. Den forhøyede bunnkonstruksjonen letter bruk av gaffeltruck, mens intern støtdempende feste sørger for at produktene kommer intakte. Alle utvendige kasser er tydelig merket og overholder internasjonale logistikkstandarder.

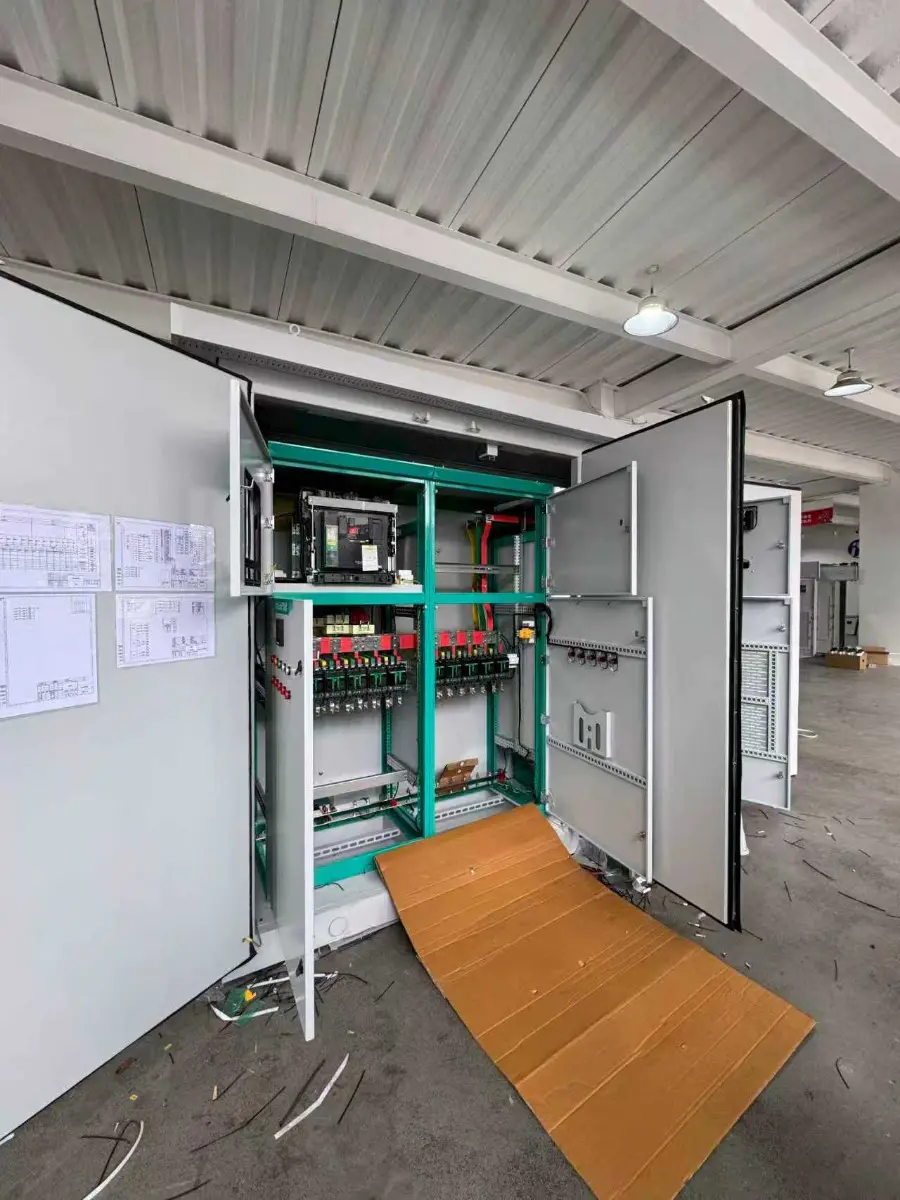

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

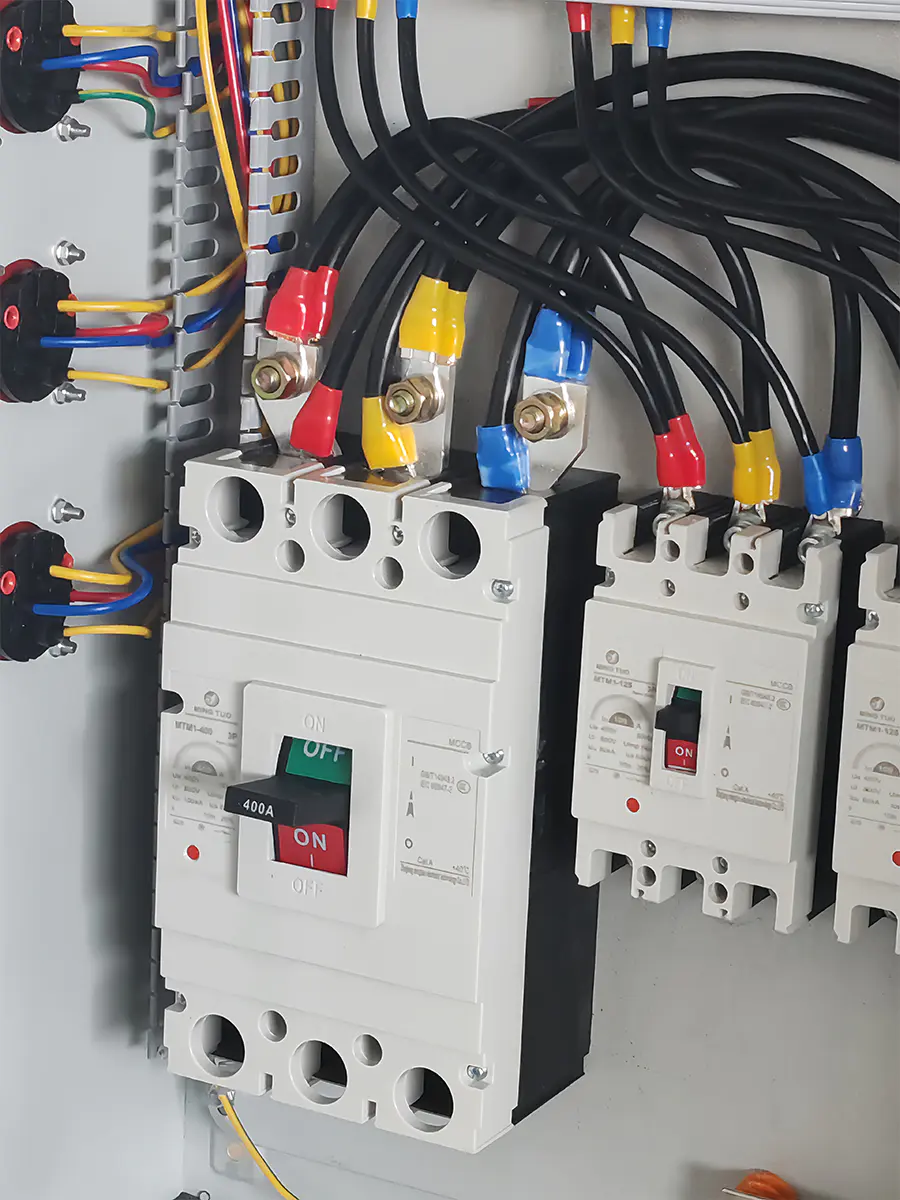

b64cb82cb063b5509f2ea787600334d2
3c16a183fdcdba56f310533eba28cb60

Type	stang	Ytre dimensjoner						Installasjonsdimensjoner (mm)			Tilkoblingsdimensjoner på bakpanel (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Venstre 44 Høyre 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Type	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm（A）	63		125			250
Merkestrøm (A)	10, 16, 20, 25, 32, 40, 50, 63		16, 20, 25, 32, 40, 50, 63, 80, 100, 125			100, 125, 140, 160, 180, 200, 225, 250
Nominell spenning Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Nominell isolasjonsspenningUi(V)	AC800		AC800			AC800
Antall stolper	3, 4	3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4
IcukA) Nominell grense kortslutning brytekapasitetsnivå	L	M	S	L	M	S	L	M
IcukA) Nominell grense kortslutning bruddkapasitet	12	35	12	35	50	12	35	50
Ics（kA） Nominell kortslutningsbrytende kapasitet	6	22	6	22	35	6	22	35
Ratedlimit kortslutning bruddkapasitet	4500		3000			2500
Driftsliv (syklus)	8500		7000			6500
Lysbueavstand (mm）	0, < 50		0, < 50			< 50

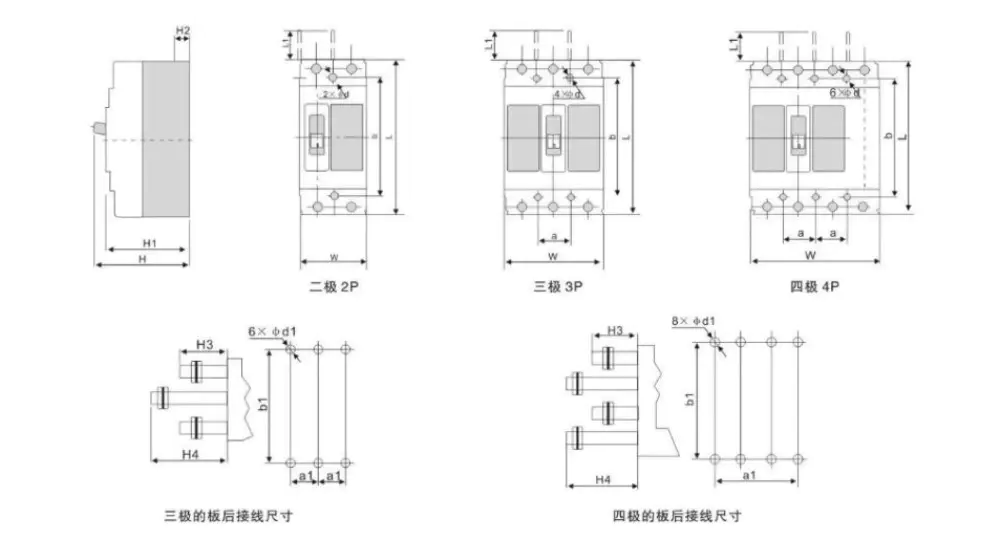

Dimensjoner
