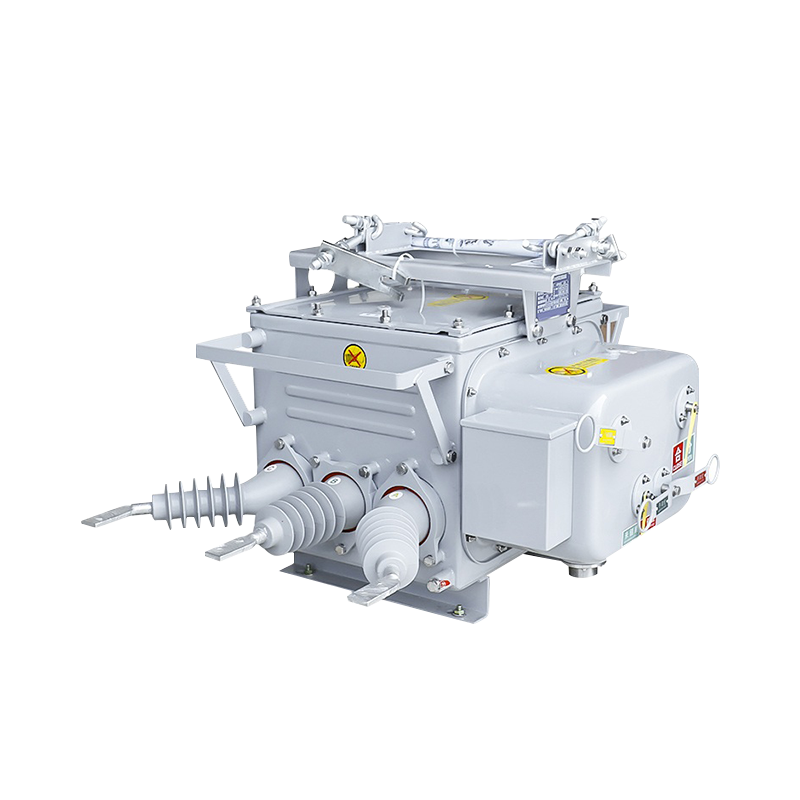

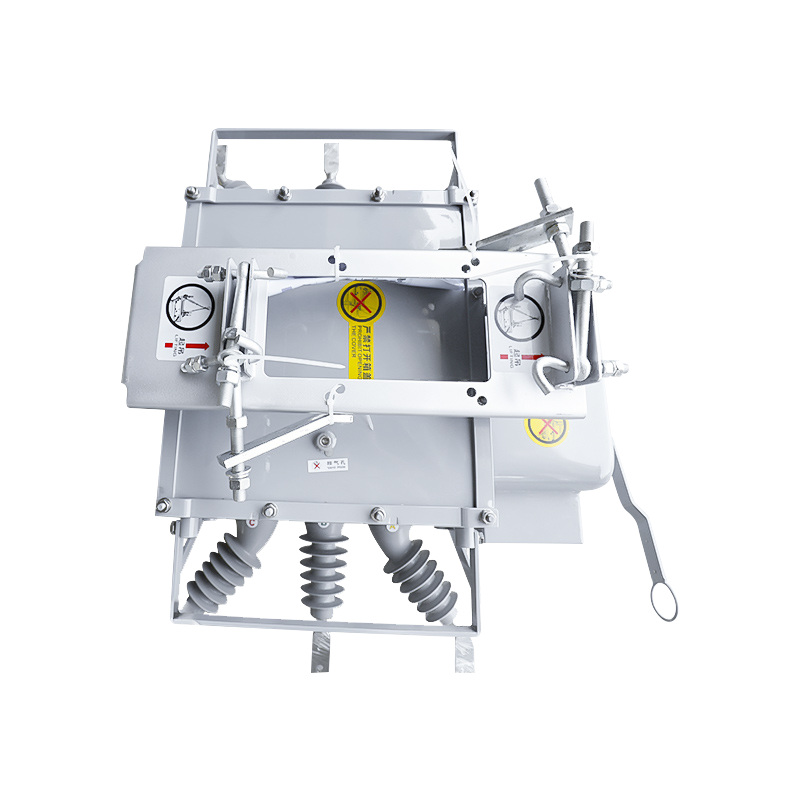

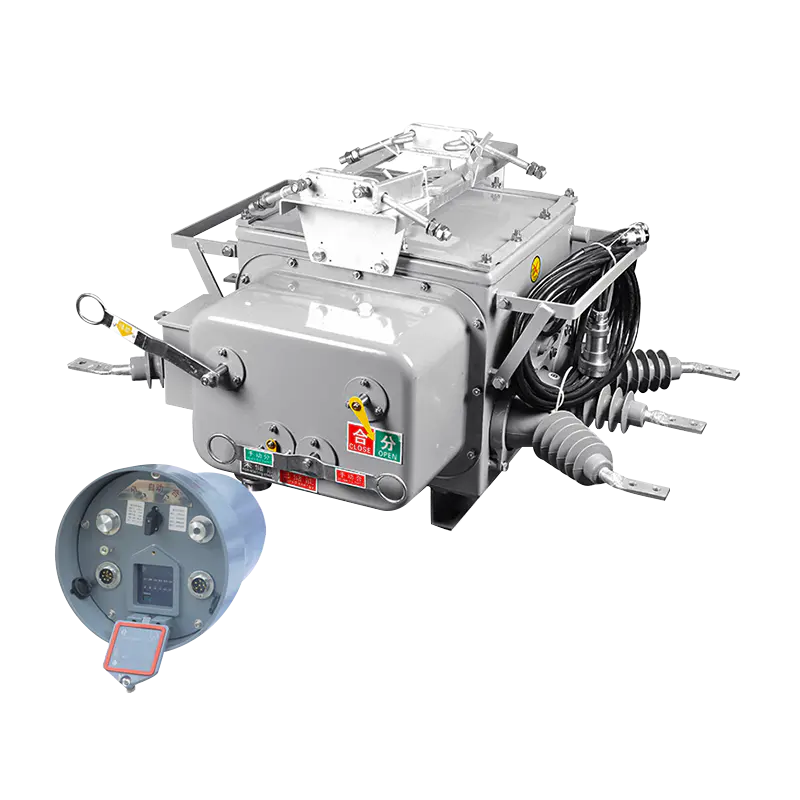

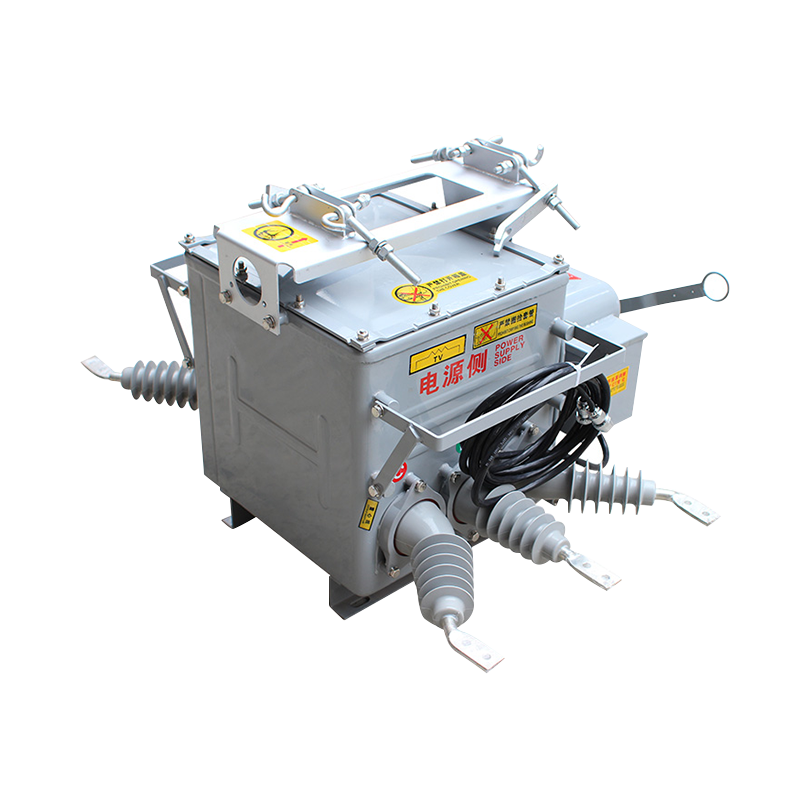

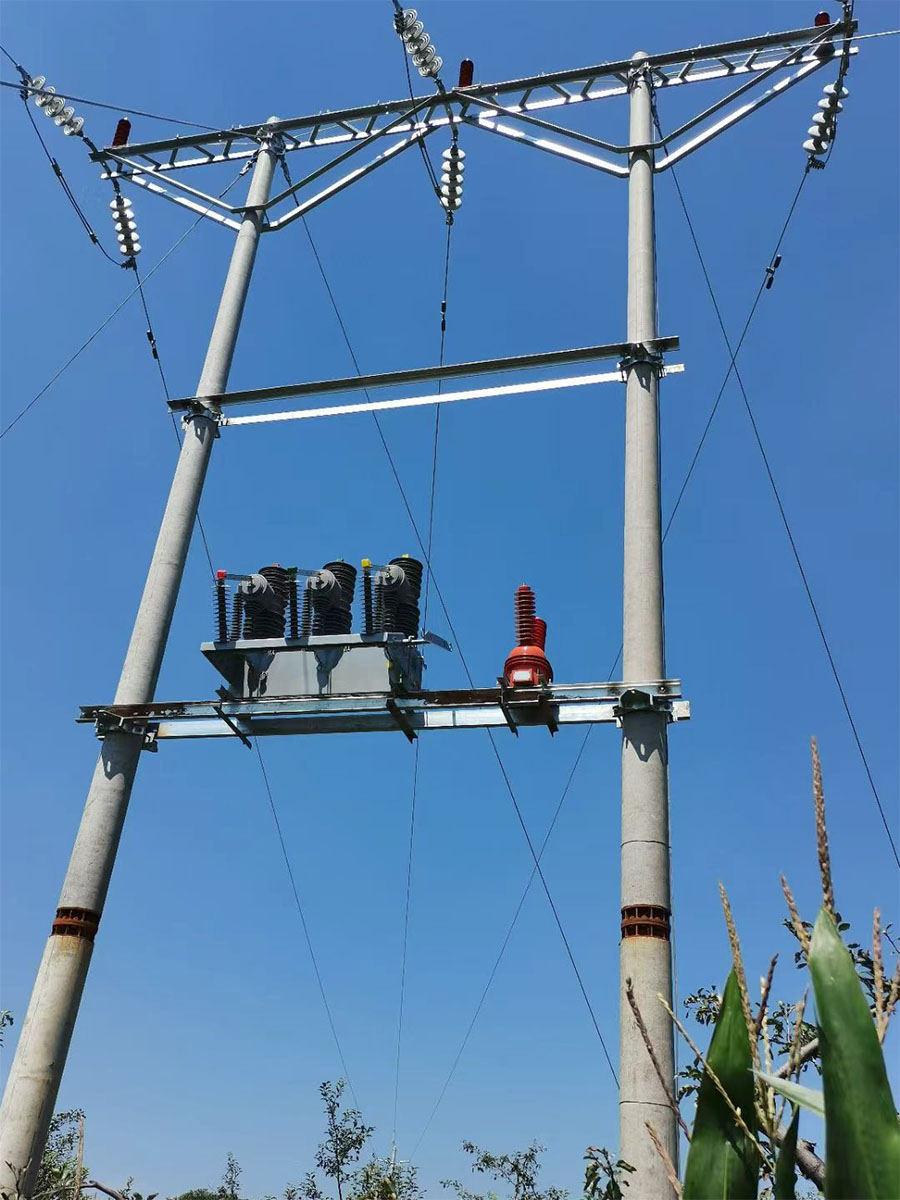

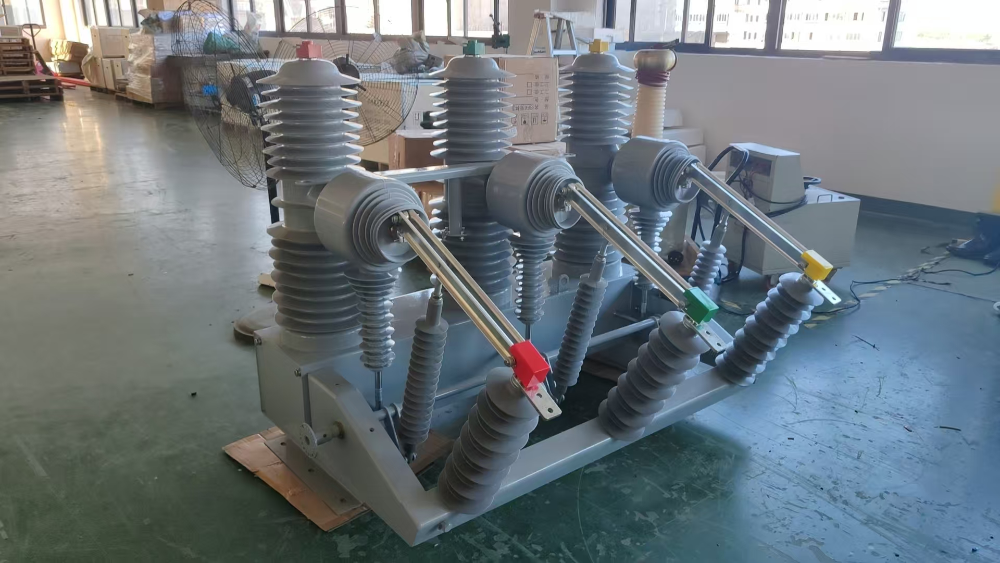

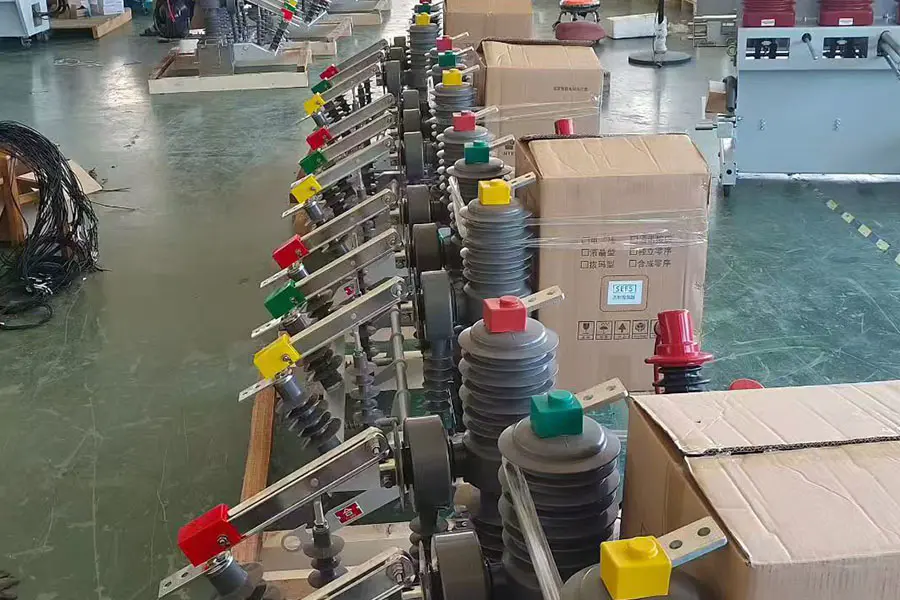

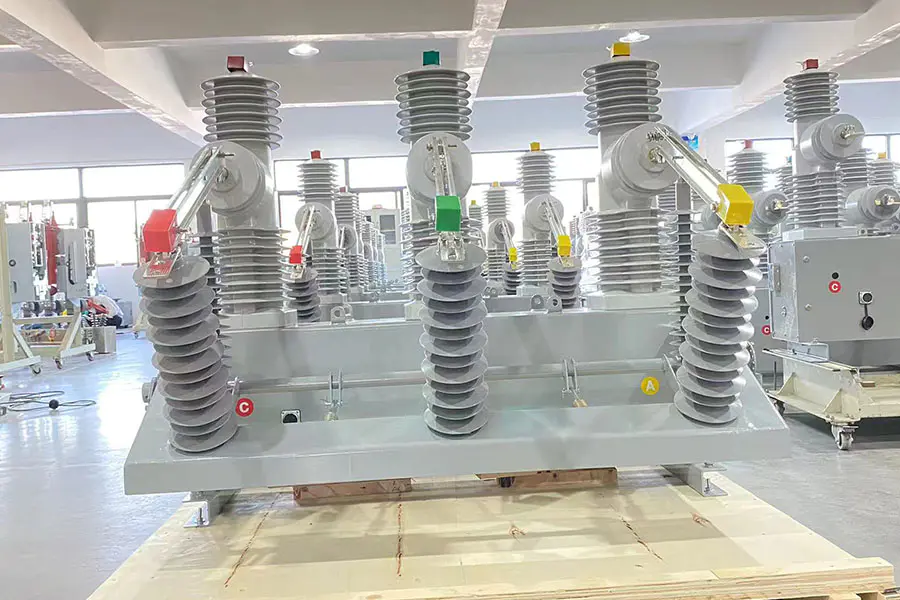

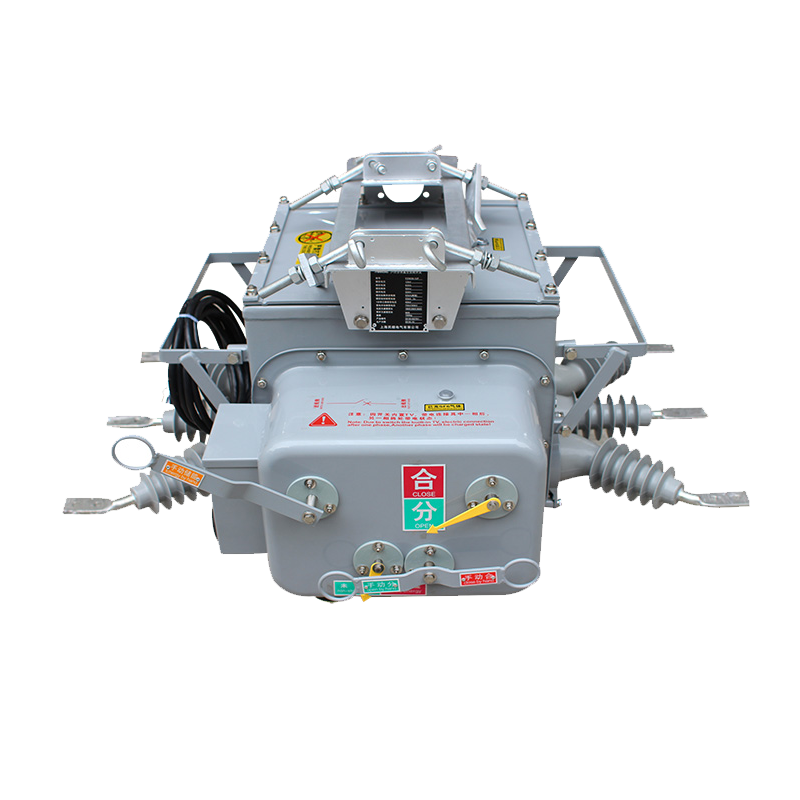

ZW20 utendørs vakuumbryter for polmontert mellomspenningsfordeling

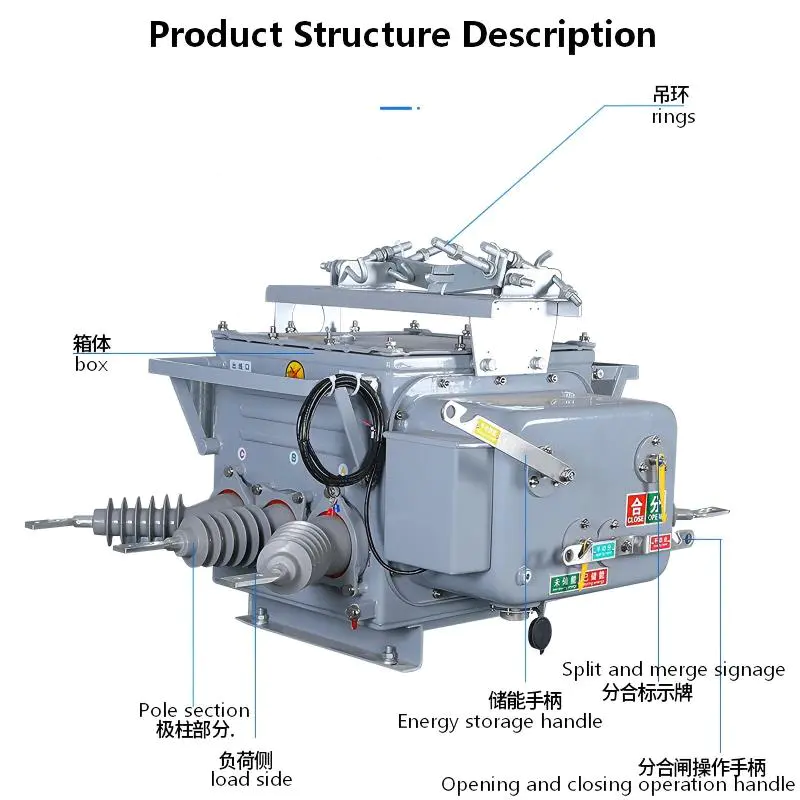

Denne kretsbryteren er en integrert utendørs intelligent kraftfordelingsenhet, som hovedsakelig er delt inn i tre deler:

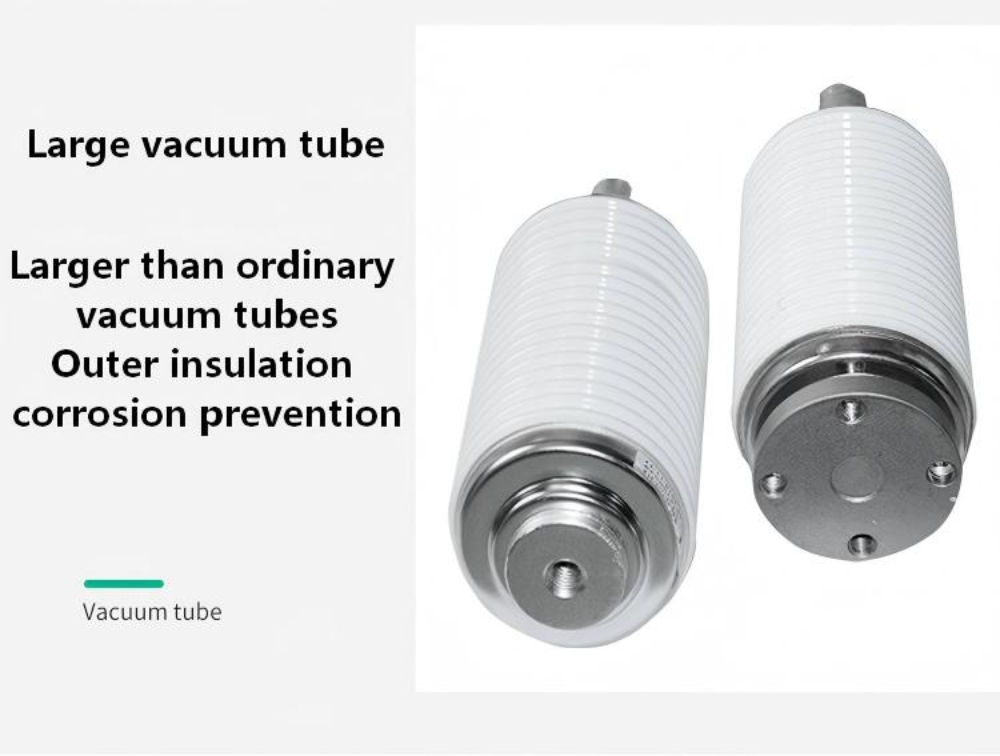

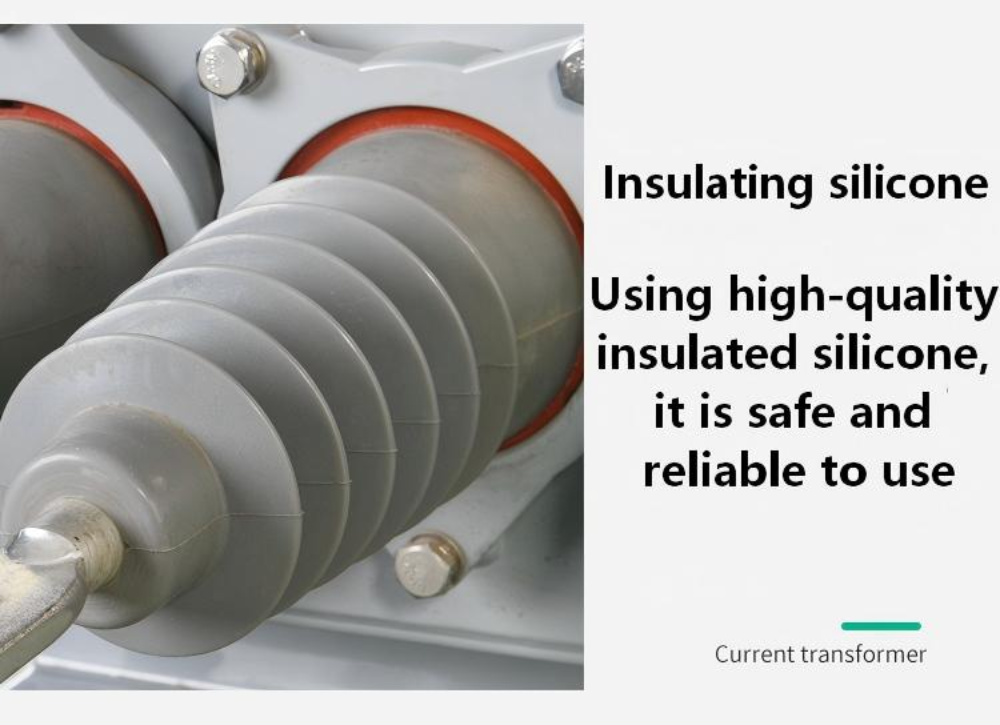

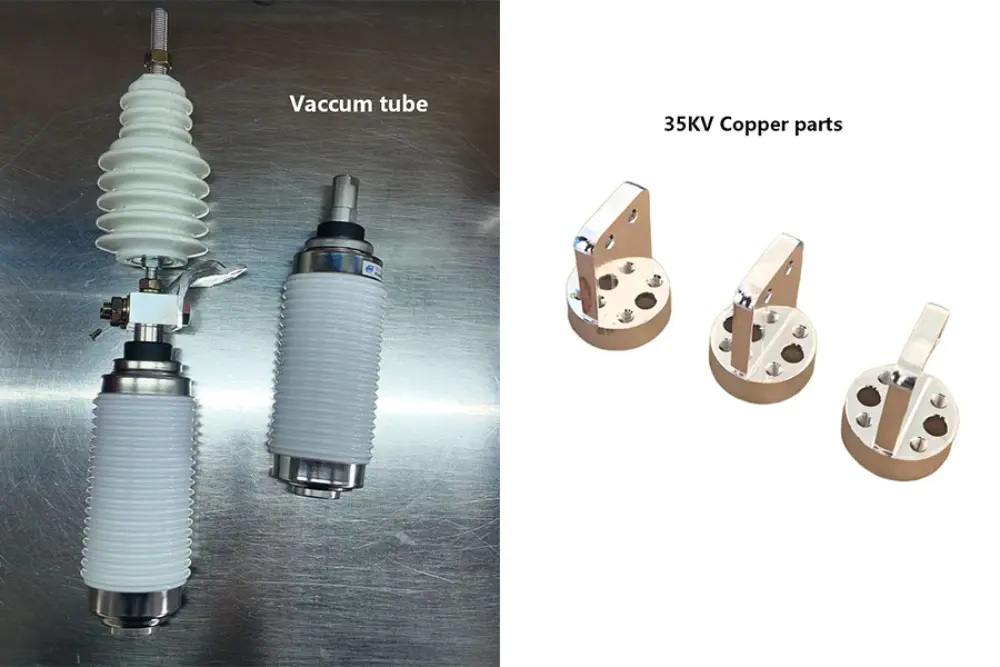

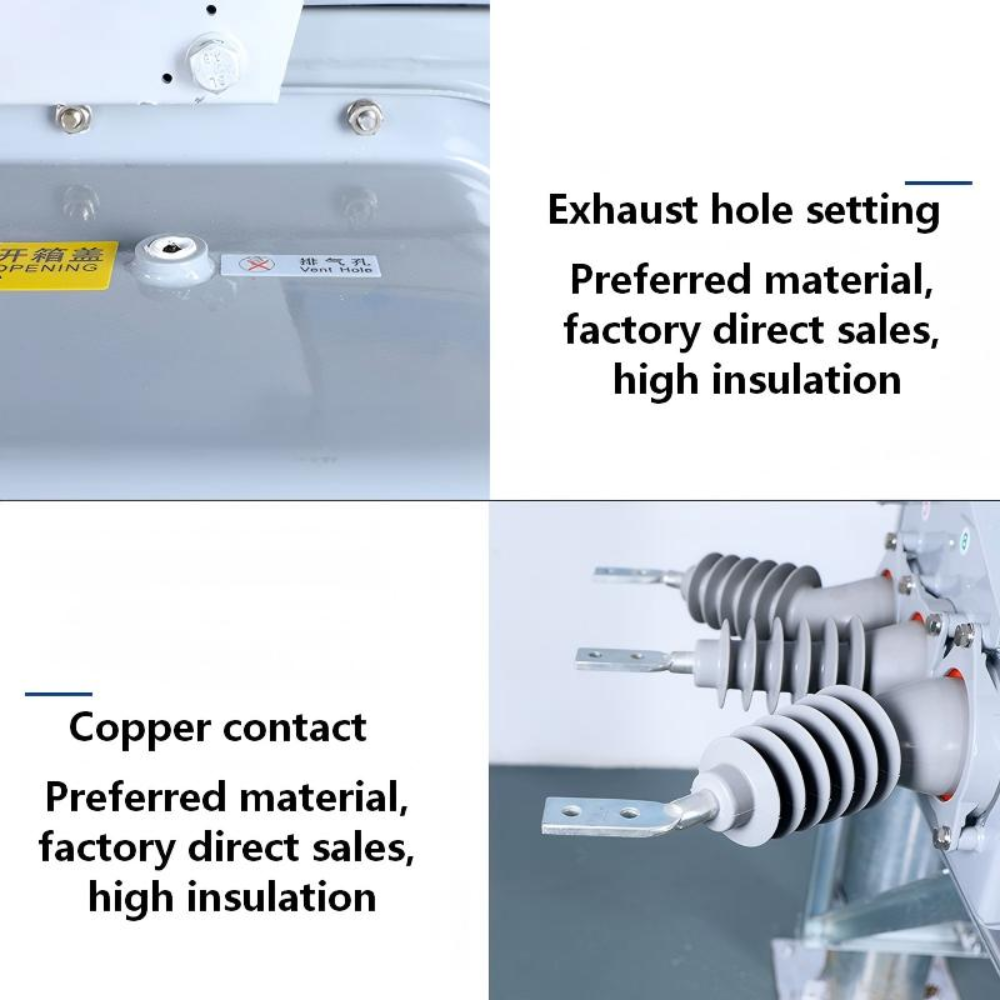

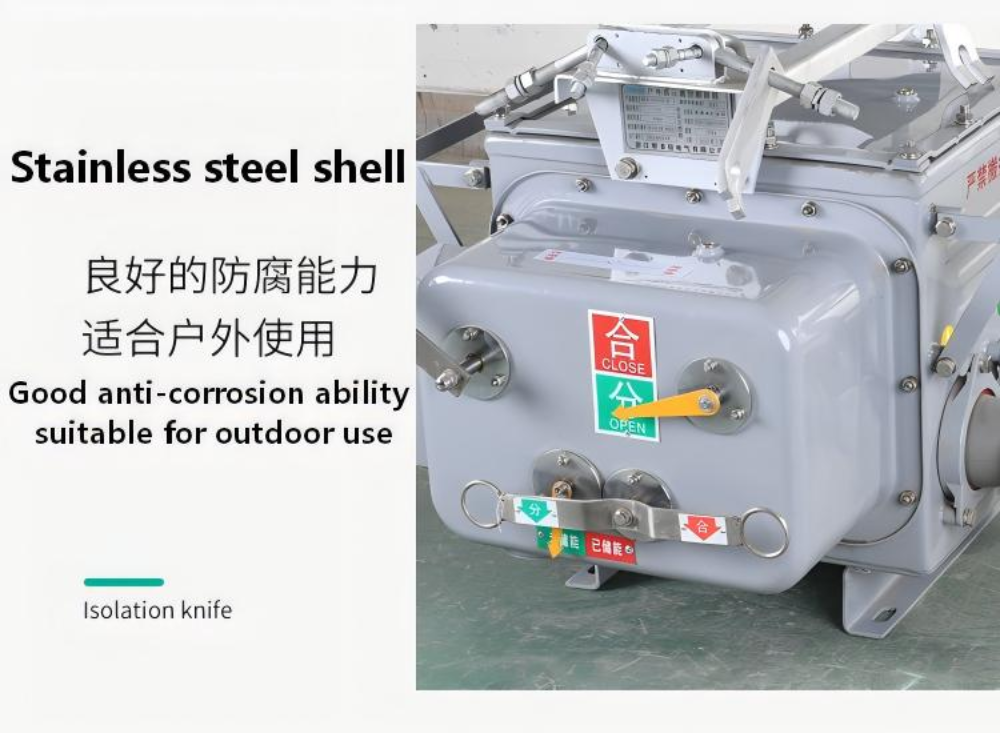

Strømbryterhus: Dette er kjernen i utstyret. Den ledende kretsen er nøyaktig koblet til vakuumbueslukkekammeret gjennom komponenter som innkommende og utgående ledende poler, ledende klemmer, etc., for å oppnå på/av av strøm. Når det gjelder isolasjon og tetning, er designet utsøkt: den ledende stangen er laget av epoksyharpiks og andre materialer støpt som en helhet for å sikre utmerket ytre isolasjonsytelse; Samtidig bruker skallet moden tetningsteknologi og tetningskomponenter som "O"-ringer for å sikre god total lufttetthet.

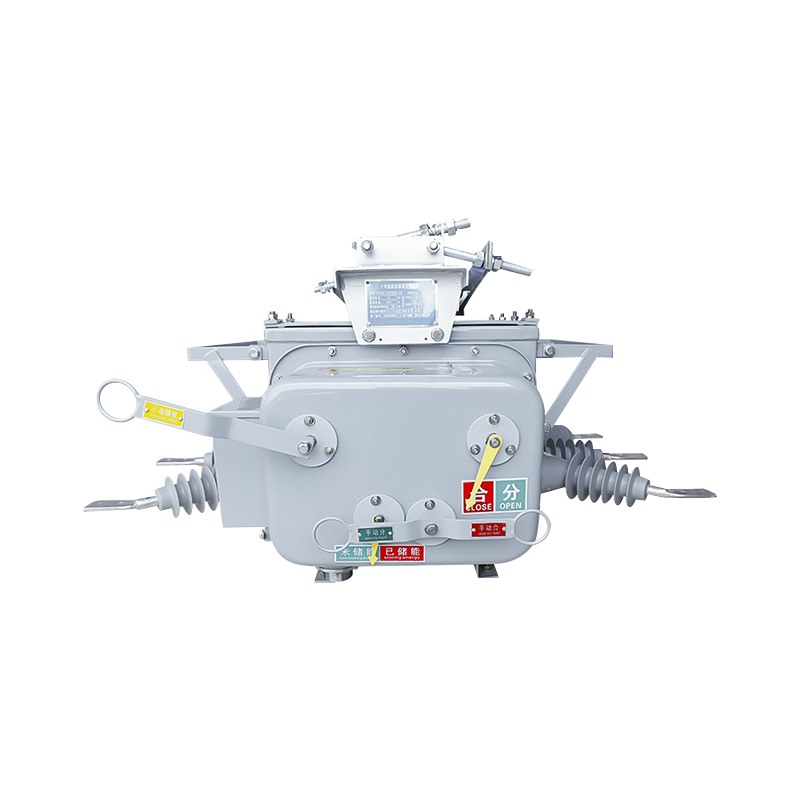

Betjeningsmekanisme: Mekanismen har omfattende funksjoner, som støtter elektrisk energilagring og åpning/lukking, samtidig som den beholder nødfunksjonen til manuell betjening. Den integrerer flere komponenter som lukkefjærer, energilagringssystemer, utløserenheter, åpnings- og lukkespoler og hjelpebrytere, og er "kontrollsenteret" som driver den nøyaktige driften av effektbryteren.

Komplett settsammensetning: Hele settet med grensevakuumbrytere er ikke en enkelt enhet, men et system. Den er hovedsakelig sammensatt av ZW20A-12 vakuumbryter, matchet med FDR-02 eller CH-40 intelligent kontroller for logisk vurdering, og supplert med spenningstransformator (JDZW-10) for å gi signaler, og danner en komplett vedlikeholdsfri løsning.

Kjerneverdien til denne enheten ligger i dens intelligente og automatiserte feilhåndteringsevne, som hovedsakelig oppnår tre hovedfunksjoner:

Automatisk isolering av fase-til-fase-kortslutning: Når en fase-til-fase-kortslutning oppstår i brukergrenselinjen, kan den raskt utløses før beskyttelseshandlingen til overordnet transformatorstasjon og opprettholde en låst tilstand, strengt begrenset til brukersiden og forhindrer at den påvirker hovedstrømnettet og andre brukere.

Automatisk fjerning av enfase jordingsfeil: For enfase jordingsfeil som oppstår på brukersiden kan den også ta initiativ til automatisk utkobling og fjerning av feilen. Denne prosessen er veldig rask, noe som gjør den nesten umerkelig for transformatorstasjonen på høyere nivå og andre brukere på samme linje, noe som i stor grad forbedrer strømforsyningens pålitelighet og brukeropplevelse.

Finn feilpunktet raskt: Etter å ha tatt handling kan den aktivt rapportere feilinformasjon. Vedlikeholdspersonell kan bruke spesialisert utstyr (som håndholdte datamaskiner) for raskt å lese data på stedet, nøyaktig lokalisere årsaken til feil og ansvarlige brukere, og dermed redusere tiden for feilsøking og gjenoppretting av strømforsyningen betraktelig.
