Isolert kabinett effektbrytersystemer: hvordan de fungerer og hvordan du velger

En ingeniør som jobbet på et nytt lavspenttavle beskrev en gang det klassiske dilemmaet for en 1600 A-mater: en støpt husbryter som knapt dekket vurderingen, eller en full luftstrømbryter som føltes som overkill. Den isolerte kretsbryteren (ICCB) sitter i midten, og den løser akkurat det problemet i tusenvis av installasjoner. Rent praktisk er et ICCB-system en høyytelses støpt kassebryter i en fullt isolert kasse, normalt utstyrt med elektronisk utløsningsbeskyttelse og ofte plassert i en uttrekksholder. Denne artikkelen forklarer hva kategorien betyr, hvordan den kan sammenlignes med støpte boks- og luftstrømbrytere, og hva du bør verifisere før du spesifiserer en.

Hva er et isolert strømbrytersystem

En isolert kassebryter er i sin kjerne en kraftig støpt kassebryter. Navnet beskriver huset: alle strømførende deler sitter inne i en isolert kasse støpt av herdeplast eller glassforsterket polyester. Denne konstruksjonen holder enheten kompakt samtidig som den inneholder lysbuen under avbrudd. De fleste ICCB-er opererer i området 800 A til 5000 A, med vanlige rammestørrelser på 800 A, 1600 A, 2000 A, 3200 A og 4000 A. De deler den grunnleggende svitsjemekanikken til en MCCB, men legger til ytelsesmarginen og servicevennligheten som kritiske matere krever.

Tre funksjoner skiller en ICCB fra en standard MCCB. For det første gir en to-trinns mekanisme for lagret energi konsistent åpning og lukking uavhengig av hvor sakte operatøren beveger håndtaket. For det andre erstatter en elektronisk utløsningsenhet den termisk-magnetiske utløsningen, og tilbyr justerbare innstillinger for lang tid, kort tid, øyeblikkelig og jordfeil. For det tredje er større rammer tilgjengelige med uttrekkskonstruksjon, slik at bryteren kan trekkes ut for inspeksjon eller utskifting uten å løsne samleskinner. Sammen får disse funksjonene en ICCB til å oppføre seg mer som en luftstrømbryter samtidig som den bevarer et støpt kassefotavtrykk.

Hvorfor systemdelen er viktig

Ordet "system" i isolerte strømbrytersystemer er ikke tilfeldig. I et sentralbord fungerer aldri bryteren alene. Den er sammenkoblet med en utløserenhet, uttrekksholder, mekaniske forriglinger, hjelpekontakter, shuntutløser eller underspenningsutløser, jordfeilsensorer og noen ganger en kommunikasjonsmodul. Den elektroniske turenheten er hjertet i arrangementet. Justerbare verdier for langtids- og korttidsopphenting og forsinkelse gjør selektivitet mulig: en feil på en nedstrøms mater forsvinner før hovedbryteren utløses. Uten koordinering kan en enkelt feil gjøre et helt anlegg mørkere.

Når en spesifikasjon krever LSIG-beskyttelse eller fjernovervåking, kan ikke en termisk-magnetisk MCCB levere det, men en bryter med en mikroprosessorstyrt utløserenhet kan. Mange sentralbordbyggere bruker nå klassen for støpte kofferter som standard for fastmonterte matere og reserveuttrekksposisjoner for strømnett og bånd. En moderne strømfordelingsbryter som f.eks 100 A til 1600 A MTNSX støpt kappebryter dekker en stor del av disse materoppgavene med et fotavtrykk som passer til kompakte rom.

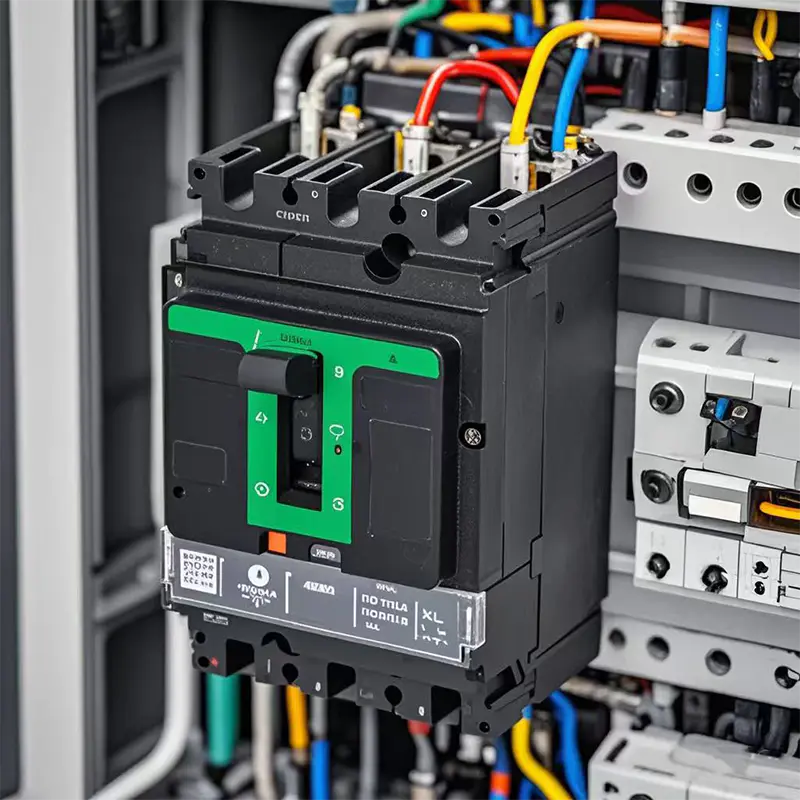

MT-NSX 3/4P 100A-630A AC støpt kapslingsbryter for industri og kommersiell Mingtuo, Kina Engros MT-NSX 3/4P 100A-630A AC-støpt kapselbryter for industrielle og kommersielle distribusjonsleverandører og MT-N... Se produkt →

ICCB-systemer vs. støpt hus vs. luftkretsbrytere

En direkte sammenligning avklarer hvor hver teknologi passer i lavspentdistribusjon.

Tabellen gjør ett poeng klart: ICCB-er opptar rommet mellom høyytelses støpte boksbrytere og luftbrytere. De gir det meste av servicevennligheten og selektiviteten til en ACB i en pakke som enkelt integreres i kompakte bryterutstyr. Avveiningene vises i ytterpunktene. Under omtrent 800 A er en velbygd MCCB mer økonomisk. Over 3200 A, eller når tavlen allerede er dimensjonert rundt standard ACB-rom, blir en luftstrømbryter det praktiske valget.

Hvor isolerte boksbrytersystemer tjener sin plass

ICCB-systemer er sjelden det billigste alternativet, men de blir det riktige alternativet når tre forhold overlapper hverandre: materen trenger reell strømførende margin, beskyttelsesstudien krever justerbare kurver, og vedlikehold uten langvarig nedleggelse forventes. Typiske installasjoner inkluderer:

• Lavspenttavler og motorkontrollsentraler der hoved- eller båndposisjoner trenger uttrekksservice.
• Høy stigerør og kommersielle matere hvor det er trangt om elektrisk rom.
• Industrianlegg med kontinuerlige prosesser, hvor selektivitet og rask utskifting reduserer nedetiden.
• Datasentre, sykehus og andre kritiske fasiliteter med doble feeds, automatisk overføring eller generatorsikkerhetskopiering.
• UPS-utgangs- og bypass-kretser, der elektroniske utløsningsenheter koordinerer med oppstrøms transformatorbeskyttelse.

I hvert tilfelle er den avgjørende faktoren utløserenheten og koblingsutstyrskonfigurasjonen. Hvis en fast termisk-magnetisk bryter ikke kan gi koordinasjonskurven, går prosjektet over til en elektronisk turklasse. Hvis sentralbordoppsettet også krever uttrekkskonstruksjon, spesifiserer du effektivt et ICCB-system eller en luftbryter.

Hva du bør sjekke før du spesifiserer et ICCB-system

En spesifikasjon som ser ut som en enkel gjeldende vurdering kan skjule flere tekniske detaljer. Arbeid gjennom disse punktene før du forplikter deg til en breaker-time.

1. Kontinuerlig vurdering og rammemargin. Velg en ramme lik eller over lederampasiteten, med rom for fremtidig vekst.
2. Avbrytende vurderinger. Verifiser både slutt- og servicebruddkapasiteten mot det beregnede feilnivået.
3. Trippenhetsfunksjoner. Bekreft at langtids-, korttids-, øyeblikkelig- og jordfeilinnstillinger er tilgjengelige og justerbare på stedet.
4. Selektivitetskoordinering. Sjekk koordinering med oppstrøms transformatorbeskyttelse og nedstrøms matere, inkludert korttidsmotstand.
5. Uttrekk eller fast konstruksjon. Bestem om installasjonen trenger utskifting av bryter uten å koble fra strømskinnen.
6. Tilbehør og kommunikasjon. Inkluder underspenningsutløser, shunttur, hjelpekontakter eller busskommunikasjon om nødvendig.
7. Servicebetingelser. Bruk reduksjon for omgivelsestemperatur, høyde, fuktighet eller korrosive miljøer.
8. Standarder og sertifisering. Bekreft samsvar med IEC 60947-2, UL 489 eller standarden for destinasjonsmarkedet.

For applikasjoner i det øvre ICCB-båndet, eller når sentralbordet er bygget rundt luftbryterrom, er det naturlige alternativet en uttrekksluftbryter. Mingtuo elektrisks MT-2000-3200A uttrekksluftbryter for lavspentdistribusjon dekker området 2000 A til 3200 A med uttrekkskonstruksjonen og avbrytende ytelse som forventes av en hovedbryter i den klassen.

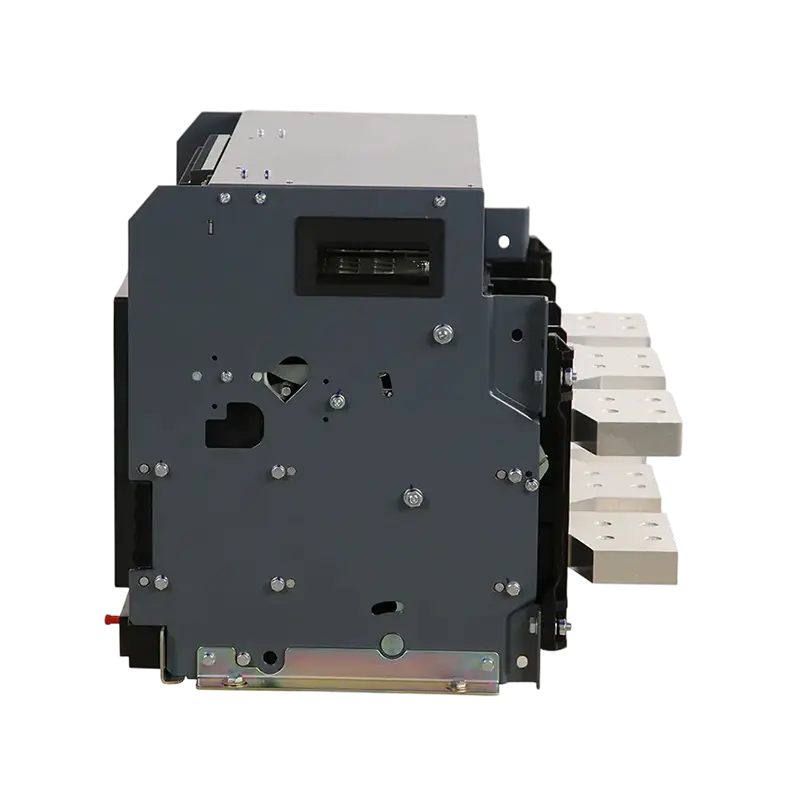

Lavspent distribusjon Luftstrømbryter Leverandører, Fabrikk Mingtuo er engrosleverandører av 2000–3200A uttrekkbare lavspenningsdistribusjonsluftkretsbrytere og lavspentluftkretsbrytere... Se produkt →

Tilpasse teknologien til applikasjonen

Den beste klassen er sjelden den dyreste. En fastmontert, høyytelses MCCB håndterer mange matere økonomisk. Et ICCB-system med elektronisk utløsning passer når selektivitet og justerbarhet betyr noe. En uttrekking ACB vinner når sentralbordet er stort, strømmen overstiger omtrent 3200 A, eller vedlikeholdsstrategien favoriserer full uttakbarhet. Hvert trinn opp i klassen legger til kostnader og fotavtrykk, så feilnivå, koordinering og servicebehov bør styre beslutningen.

Produktutvalget som er tilgjengelig fra en enkelt produsent kan forenkle denne beslutningen. På den støpte kassesiden dekker MTNSX-serien strømfordeling fra 100 A til 1600 A for fastmonterte materapplikasjoner. På luftsiden er NT/NW avansert luftkretsbryter vurdert 1600 A til 6300 A betjener faste og uttrekkbare hoved- og båndposisjoner, og strekker seg utover de praktiske grensene for ICCB-rammer.

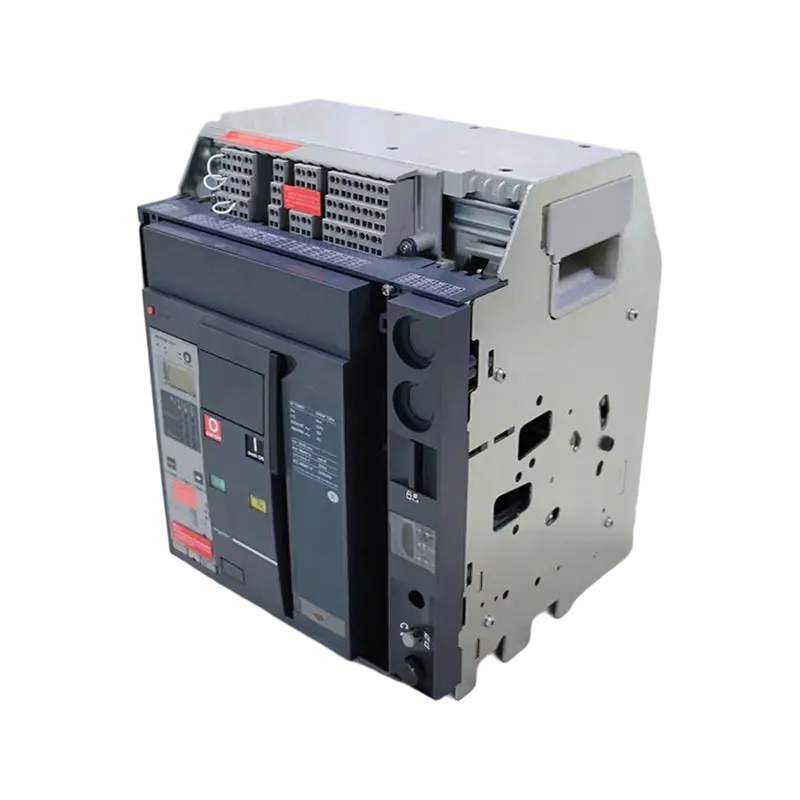

Avansert luftkretsbryter 1600A–6300A for faste og uttrekkbare installasjoner Sup Mingtuo, Kina engros avansert luftkretsbryter 1600A–6300A for leverandører av faste og uttrekkbare installasjoner og avansert luftkrets ... Se produkt →

Forståelse av isolerte boksbrytersystemer er viktig fordi kategorien sitter akkurat der mange virkelige prosjekter trenger beskyttelse: høy nok ytelse til å gi selektivitet og servicevennlighet, kompakt nok til å passe til faktiske elektriske rom, og godt dokumentert nok til å spesifiseres med tillit. Start med feilberegninger og en selektivitetsstudie, og ICCB-klassen viser seg ofte å verken være et kompromiss eller luksus, men den riktige passformen. Vår valgveiledning for lavspennings- og mellomspenningsbryter går gjennom hele spekteret fra MCCB til ACB til vakuumbryter. For spesifikke sentralbordkrav kan ingeniørteamet på Mingtuo Electric kan gjennomgå rammestørrelser, trekkenheter og uttrekksarrangementer mot lastprofilen din.
