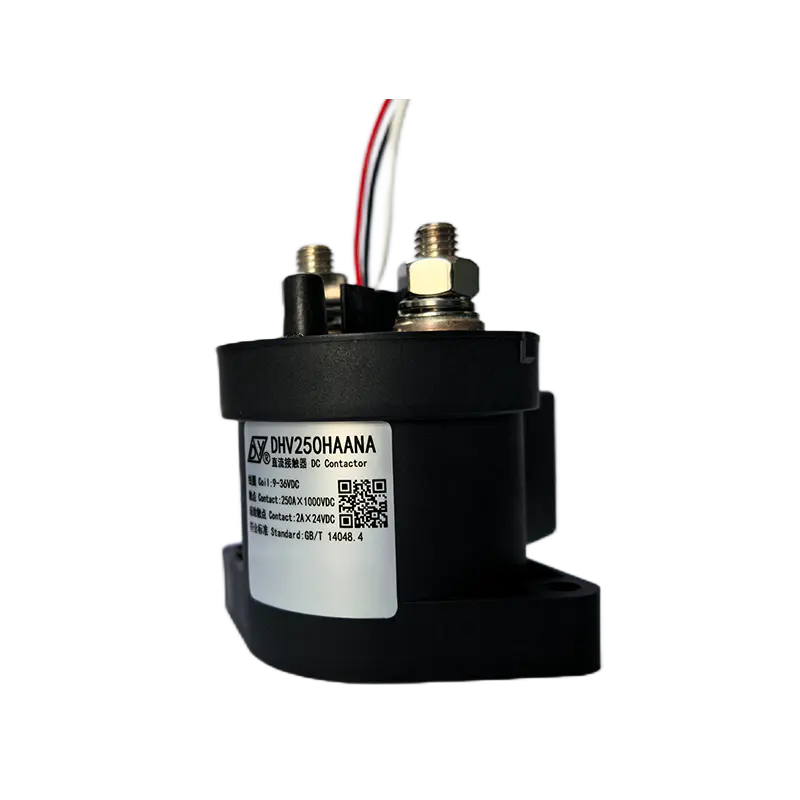

DHV250 er en elektromagnetisk betjent bryter. Kjerneprinsippet er at når spolen aktiveres, genereres elektromagnetisk kraft for å drive det interne ankeret og den bevegelige kontakten for å lukke den normalt åpne m ain-kontakten,
og dermed koble til høyspent DC-hovedkretsen. Etter at spolen er slått av, kobles kontakten raskt fra under påvirkning av reaksjonsfjæren (eller permanent magnetisk kraft), og skjærer av kretsen.
Kjernematerialer og sertifisering: Produktet er i samsvar med RoHS-miljødirektivet og har bestått China Compulsory Certification (CCC) og europeisk CE-sertifisering, og oppfyller sikkerhets- og kvalitetsstandardene for markedstilgang.
Streng ytelsestesting: Produktparametere er basert på strenge tester, for eksempel:
Dielektrisk tålespenning: De ledende delene som er gjensidig isolert tåler en tålespenningstest på 2200VAC/1 minutt.
Miljøtoleranse: Arbeidstemperaturområdet er fra -40 ℃ til 85 ℃, og det tåler 5 g vibrasjon og 20 g påvirkning, tilpasset tøffe arbeidsforhold.
Livstesting: Gi elektriske levetidskurver basert på resistive belastninger, med en mekanisk levetid på opptil 300 000 sykluser.
Pålitelig mekanisk og tetningsstruktur: å ta i bruk en tetningsstruktur for å forhindre ekstern forurensning, og optimalisere oppblåsingsdesignet for bueslukking. Det er klare regler for installasjonsmoment og ledningsmoment for å sikre tilkoblingssikkerhet.
Prosess- og prosesskontroll: Dokumentet spesifiserer toleransenivået for umerkede dimensjoner, noe som gjenspeiler kontrollen av produksjonsnøyaktighet.
Høy strømbærende kapasitet, liten størrelse: Oppnå en nominell strømbærende kapasitet på 250A i et kompakt volum, og sparer installasjonsplass.
Ekstremt lavt strømforbruk: Spolen opprettholder et maksimalt strømforbruk på kun 2,5W, noe som er energibesparende og effektivt, og reduserer varmetapet.
Design med høy pålitelighet:
Bredt spenningsområde: Hovedkontaktsvitsjespenningen er 12-1000VDC, og dekker flere høyspentplattformer.
Sterk bryteevne: kan kutte en maksimal strøm på 2000A (320VDC).
Kontaktspenningsreduksjon: Ved en strøm på 250A er kontaktspenningsfallet ≤ 80mV, og ledningstapet er lite.
Langsiktig levetid: 300 000 mekaniske sykluser, kombinert med elektrisk levetidskurve, med lang levetid under nominelle forhold.
Høy sikkerhet: høy isolasjonsmotstand (≥ 100M Ω), sterk dielektrisk motstandsspenning, innebygd overspenningsverndesign (noen modeller), tryggere å bruke.
Fleksibel konfigurasjon: To bredt utvalg spolespenninger, 9-36V og 32-95V, er tilgjengelige for valg; Hovedkontaktene finnes i skruetype (A/H-type) og skruetype (C/D-type), og kan utstyres med hjelpekontakter; Støtter to installasjonsmetoder: flat (A) og horisontal (H), egnet for forskjellige bruksscenarier.
-

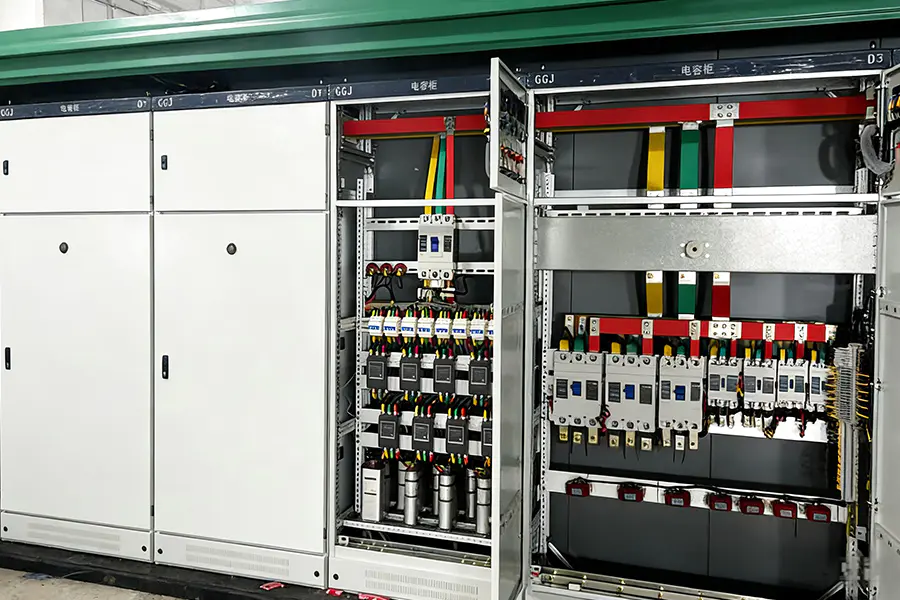

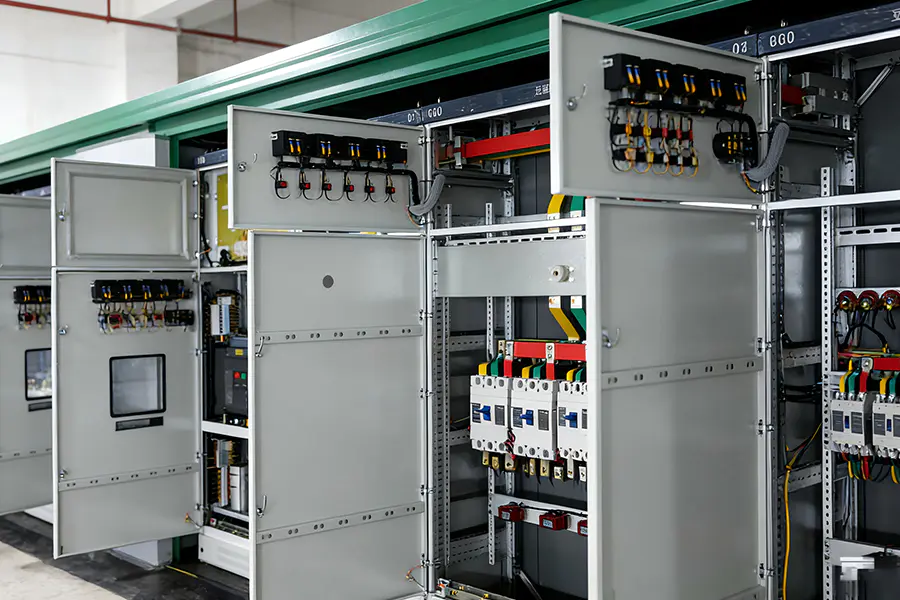

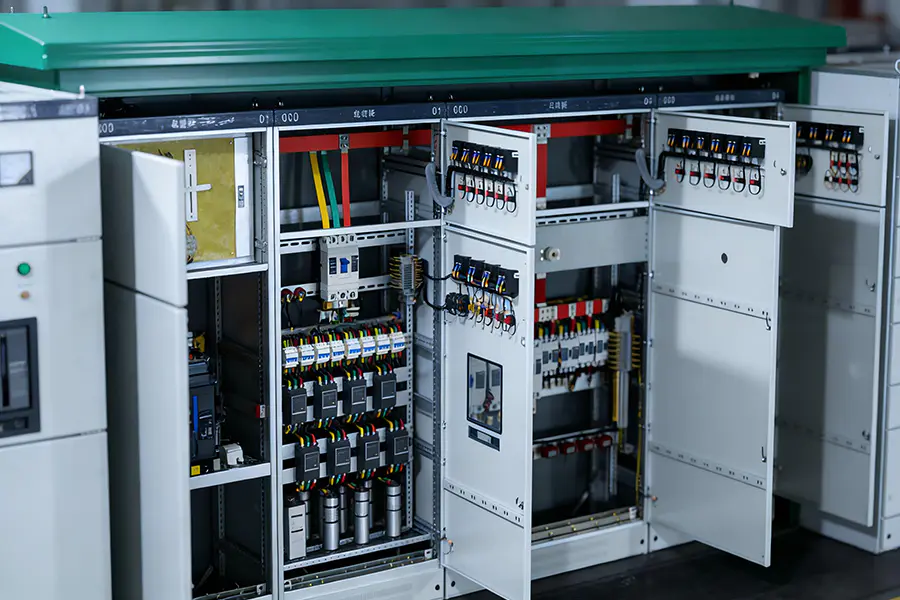

Project Cases
-
