Produktoversikt
Det miljøvennlige gassisolerte kabinettet er et nytt integrert innendørs og utendørs SF₆-fritt strømfordelingsutstyr uavhengig utviklet av Mingtuo Electric. Den forlater tradisjonell svovelheksafluorid-drivhusgass og tar i bruk tørr luft eller nitrogen som miljøvennlig isolasjons- og lysbueslukkende medium. Høyspenningsbryter, jordingsbryter, vakuumbryter, CT/PT og sekundære måle- og kontrollenheter er alle integrert i en forseglet gasstank.
Utstyret støtter både ringnettverksstrømforsyning og terminal enkeltstrømforsyningsmodus. Det er mye brukt i renovering av urbane strømnett, boligsamfunn, kommersielle torg, PV-energilagringskraftverk, industriparker og midlertidige byggestrømforsyningsprosjekter. Den fungerer som en miljøvennlig erstatning for tradisjonelle SF₆ gassisolerte skap, amerikanske padmonterte transformatorer og europeiske prefabrikkerte transformatorstasjoner.
Kjerneproduktfordeler
3.1 Null klimagassutslipp, lavkarbon og miljøvennlig
Den forseglede gasstanken bruker tørr luft eller nitrogen med høy renhet som isolerende og lysbueslukkende medium uten SF₆ drivhusgass eller fluorholdige farlige stoffer, med nesten null global oppvarmingspotensial. Den overholder nasjonale retningslinjer for tokarbon og budstandarder for grønt kraftnett. Isolasjonsmediet kan tømmes direkte og resirkuleres etter at utstyret er tatt ut av drift, reduserer kostnadene for avhending av farlig avfall og oppnår lavkarbondrift i hele livssyklusen.
3.2 Kompakt integrert forseglet gasstank, lite okkupert område
Alle primære høyspentkomponenter er integrert inne i en forseglet gasstank i rustfritt stål. Den totale skapstørrelsen er mye mindre enn europeiske bokstransformatorstasjoner og tradisjonelle luftisolerte koblingsanlegg med samme kapasitet. Den integrerte modulære designen reduserer kostnadene for sivil fundamentering betydelig, forenkler sjø- og landtransport og muliggjør rask installasjon og posisjonering på stedet.
3.3 Fullt isolert sikker struktur, lite vedlikehold
Alle strømførende høyspentdeler er innelukket inne i den metallforseglede gasstanken uten synlige strømførende komponenter. Den fullstendig lukkede isolasjonsdesignen sikrer null elektrifisering på kabinettoverflaten for sikker berøringsoperasjon. Uavhengige jordingskretser og multimekaniske forriglinger (lukking/jording/skapdørforrigling) forhindrer ulykker med elektrisk støt forårsaket av feilbetjening.
Den forseglede gasstanken isolerer fuktighet, støv og kondens for å unngå oksidasjon og aldring av isolasjonsmedium, og støtter langsiktig vedlikeholdsfri drift under normale arbeidsforhold. Standard plug-in transformatorer og sekundære terminaler tillater rask utskifting av defekte komponenter uten å demontere hovedgasstanken.
3.4 Anti-korrosjon utendørs skap, kan tilpasses tøffe miljøer
Skapet er laget av tykk kaldvalset stålplate med utendørs spesielt anti-rust elektrostatisk sprøytebelegg, motstandsdyktig mot regn, sand, høy luftfuktighet og ekstrem temperatur. Skrånende toppdesign akselererer drenering av regnvann, og multi-forseglede skapdører med IP-klassifisert beskyttelse tilpasser seg regnfulle sørlige områder, iskalde nordlige områder og kystsalttåkemiljøer.
3.5 Tilpassbar lavspenningsrom og intelligent utvidelse
Lavspenningsrommet er forhåndsinstallert med rikelig med monteringsskinner, som støtter valgfrie støpte strømbrytere, multifunksjonsmålere, automatiske ATS-overføringsbrytere, reaktiv effektkompensasjonsmoduler og intelligente overvåkingsenheter. Standard RS485 kommunikasjonsgrensesnitt muliggjør sømløs tilkobling med smart kraftdistribusjon og PV-energilagring fjernovervåkingssystemer for å realisere fjernmåling, fjernsignalering og fjernkontroll.
3.6 Lavt tap og høy pålitelig hovedkrets

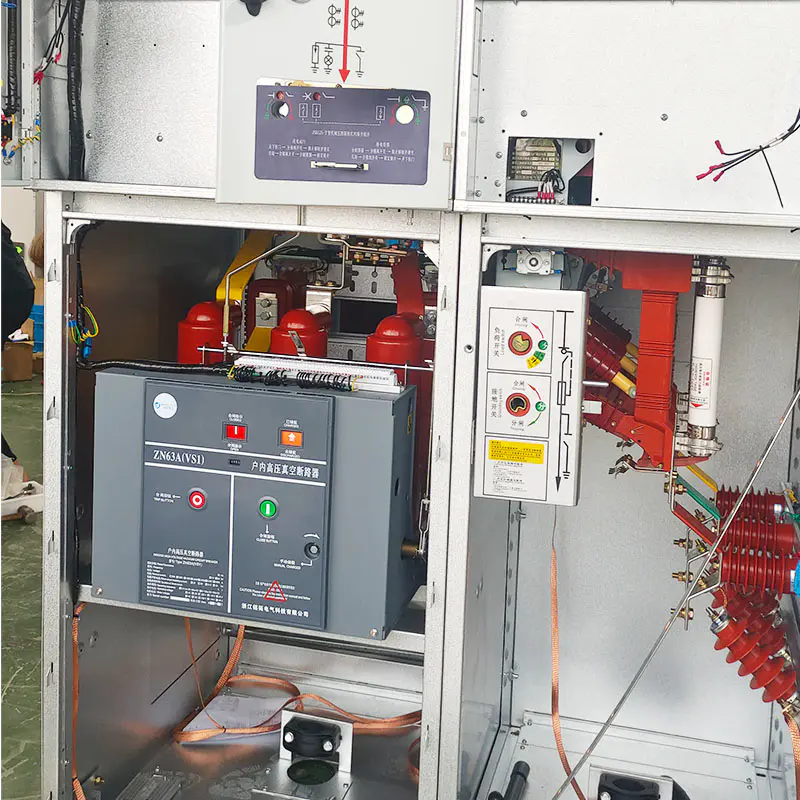

Innebygd vakuumavbryter gir stabil bruddytelse med sterk kortslutnings- og overbelastningsmotstand. Optimalisert kobberskinnestruktur reduserer kretstap og kjørestøy. Skapet støtter kontinuerlig drift med tung last i lang tid, ideelt for høybelastningsscenarier som fabrikker og energilagringsstasjoner.
Teknisk parametertabell
| Vare | Spesifikasjon |
| Modell | Miljøvennlig gassisolert skap (miljøvennlig skap) |
| Nominell høyspenning | 10kV / Maks Driftsspenning 12kV |
| Nominell lav spenning | AC 0,4kV (trefase fireleder) |
| Nominell frekvens | 50 Hz |
| Nominell gjeldende rekkevidde | 630A ~ 1250A |
| Tåler strøm i kort tid | 20kA / 25kA (4s) |
| 1min Strømfrekvens tåler spenning | 35kV (HV-side) |
| Lynimpuls tåler spenning | 75kV |
| Isolasjon og lysbueslukkemedium | Tørr luft / nitrogen (SF₆-fri) |
| Kapslingsbeskyttelsesklasse | IP34 (utendørs) / IP30 (innendørs) |
| Omgivelsestemperatur | -45℃ ~ 55℃ |
| Støynivå (1m avstand) | ≤55dB |
| Installasjonstype | Innendørs skapmontering / Utendørs gulvputemontert installasjon |
Struktur
Den fullt forseglede gasstanken i rustfritt stål integrerer vakuumbryter, skillebryter, jordingsbryter, gasstrykkmåler og eksplosjonssikker trykkavlastningsanordning. Alle strømførende høyspentkomponenter er forseglet inne i tørr luft/nitrogenmedium for å isolere ekstern fuktighet og støv. Trykkovervåking og gasslekkasjedeteksjonsgrensesnitt er reservert for online inspeksjon. Utstyrt med full fem-forebyggende mekaniske forriglinger for å unngå farlige feiloperasjoner som jordingsbryter som lukker under belastning og åpner hovedskapdøren i spenning.
5.1 Uavhengig lavspent utgående rom (høyre side)
Fysisk adskilt fra høyspentgasstanken med stålskillevegg. Standardisert skinneoppsett tillater installasjon av MCCB-er, multifunksjonsmålere, ATS, reaktiv effektkompensasjon og intelligente kommunikasjonsmoduler. Uavhengig sekundær ledningsterminalrom sikrer ryddige ledninger og praktisk vedlikehold.
5.2 Operasjons- og overvåkingsrom (venstre side)
Sentralisert oppsett av betjeningshåndtak, live display-indikatorer, gasstrykkovervåkingsmålere og temperatur- og fuktighetskontrollere. Visuelt observasjonsvindu gir direkte visning av bryterlukkings-/åpningsstatus uten å åpne det 5.3 ytre integrerte kabinettet
Kaldvalset stålskap i ett stykke med skrå topp for rask drenering av regnvann. Anti-rust anti-korrosjon elektrostatisk belegg påført overall. Flere uavhengig låsbare skapdører skiller høyspent-, lavspent- og driftsrom for sikrere vedlikehold.
Applikasjonsscenarier
Kommunale prosjekter: Renovering av urbant strømnett, motorveitunneler, jernbanetransport, midlertidig konstruksjonsstrømforsyning for kommunalteknikk, sentralisert strømdistribusjon for gatebelysning
Kommersielle og boligbygg: Boligsamfunn, skoler, sykehus, kommersielle kjøpesentre og kontorbygg
Ny energiindustri: Distribuerte solcellekraftverk, vindparker og energilagring som støtter kraftdistribusjon
Industriparker: Fabrikkverksteder, gruvebedrifter og sentralisert kraftforsyning i industrisonen
Lavkarbon-demonstrasjonsprosjekter: Offentlige nullkarbonparker, karbonnøytralitet som støtter kraftdistribusjonsprosjekter med obligatoriske SF₆-frie krav
Rural Power Distribution Network Oppgradering
